Vakuum-Greifsysteme “Octopus”

Fragebogen vakuumgreifsystem OCTOPUS

Fragebogen vakuumgreifsystem OCTOPUS

Um ein Vakuum-Greifsystem Octopus richtig zu dimensionieren, ist es notwendig, die Eigenschaften der zu „nehmenden“ Last zu kennen und zu bewerten.
Aus diesem Grund bitten wir Sie, das folgende Formular auszufüllen und per E-Mail oder Fax an uns zu senden.
Wir beraten Sie gerne über die am besten geeigneten Sauggreifer zur Lösung Ihres Problems.
Eine Zeichnung des zu behandelnden Produkts oder des Produkts selbst würde es uns ermöglichen, Ihnen die beste Lösung anzubieten.
E-mail: tecnico@vuototecnica.net
Fax: +39 039 5320015

Bild zoomen
Anfang der Seite untergehen
Vakuumgreifsystem OCTOPUS - Eigenschaften

Vakuumgreifsystem OCTOPUS - Eigenschaften

Das OCTOPUS-System ist die Antwort auf die immer größer werdenden Anforderungen an die betriebliche Flexibilität von Palettierrobotern und Vakuum-Greifsystemen im Allgemeinen.
Tatsächlich ermöglicht dieses System das Greifen von Objekten jeglicher Form und Art, sofern sie keine übermäßige Transpiration aufweisen, ohne dass Sauggreifer gewechselt oder platziert werden müssen und selbst wenn ihre Oberfläche nur 5% der gesamten Saugfläche einnimmt; das maximale Gewicht der zu hebenden Last ist natürlich proportional zur Grifffläche.
Die OCTOPUS-Systeme bestehen standardmäßig aus:
- Einem oder zwei druckluftbetriebene Vakuumerzeuger, die auf den Fotos und Zeichnungen angegeben sind, welche aber separat zu bestellen sind, da sie nicht durch den Artikelcode anerkannt sind, mit Ausnahme von Art. SO 15 20 MX.
- Einem einseitig offenen, eloxierten Aluminiumkörper mit einem saugseitig integrierten Edelstahl-Feinstgewebefilter zum Schutz der Vakuumerzeuger, der leicht inspizierbar ist. Im oberen äußeren Teil des Gehäuses sind ein oder mehrere Anschlüsse für den möglichen Einbau von Steuergeräten oder Magnetventilen zur schnellen Wiederherstellung des Luftdrucks im Inneren des Gehäuses vorgesehen.
- Einer Saugplatte die den Körper schließt, ebenfalls aus eloxiertem Aluminium, mit kalibrierten Löchern, die äquidistant zueinander angeordnet und mit einem speziellen perforierten Moosgummi abgedeckt sind. Diese Saugplatte kann sich perfekt an jedes anzuhebende Objekt anpassen, ganz gleich ob dessen Oberfläche glatt, rau oder unregelmäßig ist. Mit dem gleichen System können Sie beispielsweise Kartons und die Holzpalette, die sie trägt, aufnehmen und bewegen.
Diese OCTOPUS-Systeme können auf Anfrage mit anderen Abmessungen, Saugplatten und Vakuumerzeugern als in den Tabellen angegeben geliefert werden.

Bild zoomen
Anfang der Seite untergehen
Zusammensetzung der Greifsysteme OCTOPUS und entsprechende Identifizierungscode

Zusammensetzung der Greifsysteme OCTOPUS und entsprechende Identifizierungscode

Die auf den folgenden Seiten dargestellten und beschriebenen OCTOPUS-Systeme sind standardmäßig mit PX-Saugplatten ausgestattet; wenn Sie diese Platten durch andere mit unterschiedlichen Eigenschaften ersetzen möchten, müssen die Identifizierungscodes wie nachfolgend beschrieben geändert werden.

Bild zoomen
Anfang der Seite untergehen
Vakuumgreifsystem OCTOPUS

Vakuumgreifsystem OCTOPUS


Produktcode: SO1520MX

9.04
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumgreifsystem OCTOPUS

Vakuumgreifsystem OCTOPUS


Produktcodes: SO2030X SO2040X SO2060X

9.05
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

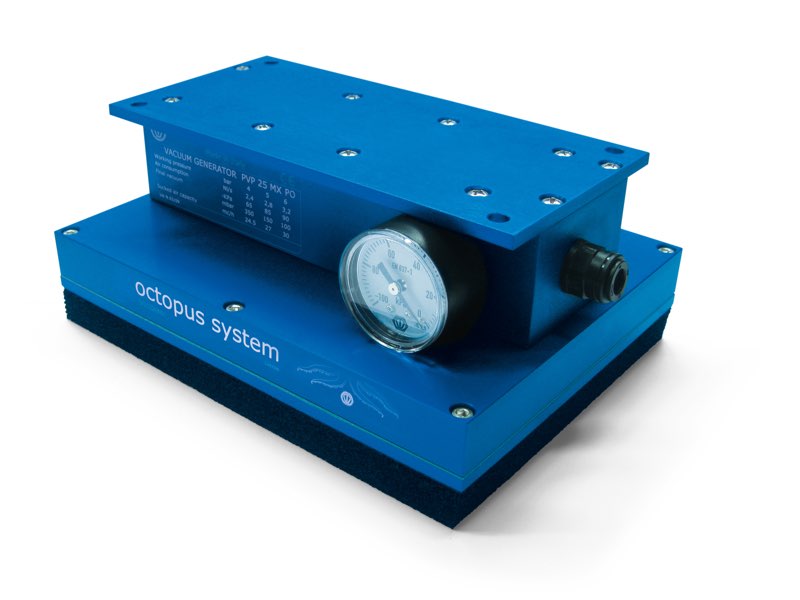

Vakuumgreifsystem OCTOPUS

Vakuumgreifsystem OCTOPUS


Produktcodes: SO3030X SO3040X SO3050X SO4040X SO4060X

9.06
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumgreifsystem OCTOPUS

Vakuumgreifsystem OCTOPUS

Die auf dieser Seite dargestellten OCTOPUS-Standardsysteme unterscheiden sich von den vorstehend beschriebenen durch ihre größere Größe und die Anzahl der Vakuumerzeuger, aus denen sie bestehen, genauer gesagt:
- Zwei druckluftbetriebene Vakuumerzeuger, die auf den Fotos und Zeichnungen angegeben sind, welche aber separat zu bestellen sind, da sie nicht durch den Artikelcode anerkannt sind.
- Einem einseitig offenen, eloxierten Aluminiumkörper mit einem saugseitig integrierten Edelstahl-Feinstgewebefilter zum Schutz der Vakuumerzeuger, der leicht inspizierbar ist. Im oberen äußeren Teil des Gehäuses sind ein oder mehrere Anschlüsse für den möglichen Einbau von Steuergeräten oder Magnetventilen zur schnellen Wiederherstellung des Luftdrucks im Inneren des Gehäuses vorgesehen.
- Einer Saugplatte die den Körper schließt, ebenfalls aus eloxiertem Aluminium, mit kalibrierten Löchern, die äquidistant zueinander angeordnet und mit einem speziellen perforierten Moosgummi abgedeckt sind. Diese Saugplatte kann sich perfekt an jedes anzuhebende Objekt anpassen, ganz gleich ob dessen Oberfläche glatt, rau oder unregelmäßig ist. Mit dem gleichen System können Sie beispielsweise Dosen mit Tomaten, Farbmilch, Keramikfliesen, Kartons usw. und die Holzpalette, die als Träger dient, aufnehmen und bewegen.
Diese OCTOPUS-Systeme können auf Anfrage mit anderen Abmessungen, Saugplatten und Vakuumerzeugern als in den Tabellen angegeben geliefert werden.
Produktcodes: SO40100X SO6080X SO60120X SO80100X

9.07
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

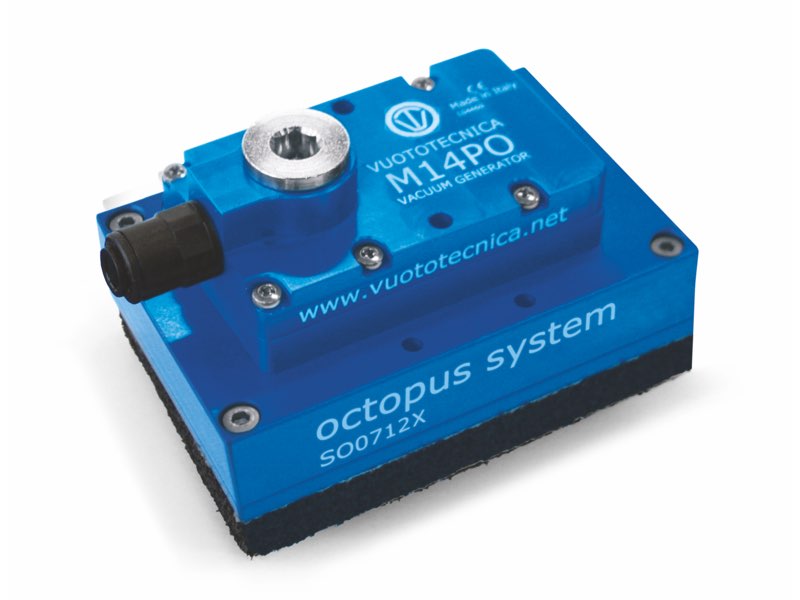

Kleine Vakuumgreifsysteme  OCTOPUS

Kleine Vakuumgreifsysteme OCTOPUS


Produktcodes: SODO10X SO0808X SO0712X

9.08
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumgreifsystem OCTOPUS, rund

Vakuumgreifsystem OCTOPUS, rund


Produktcodes: SODO35X SODO50X

9.09
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard PX und P2X, für Systeme OCTOPUS

Saugplatten Standard PX und P2X, für Systeme OCTOPUS

Die auf dieser Seite dargestellten und beschriebenen PX-Saugplatten sind bei allen OCTOPUS-Systemen serienmäßig installiert und können daher als Reserteil oder als Ersatzteil geliefert werden.
Sie bestehen aus eloxierten Aluminiumblechen mit kalibrierten Löchern, die äquidistant zueinander angeordnet sind und mit einem speziellen perforierten Moosgummi in zwei verschiedenen Dicken beschichtet sind: 15 mm, für die Standardsaugplatten PX; 30 mm, für die Saugplatten P2X. Der Moosgummi wird ebenfalls entsprechend den kalibrierten Löchern gebohrt, seine Löcher haben jedoch einen Durchmesser von 10-15 mm.
Die Verwendung von kalibrierten Löchern ermöglicht es, die Kapazität der zu verwendenden Vakuumerzeuger exakt zu berechnen, so dass auch bei Leckagen durch Transpiration oder Nichtabdeckung des zu entnehmenden Objekts immer ein minimaler Vakuumwert vorhanden ist, der für das Greifen und Handhaben der Last ausreicht.
Ihre Hubkraft wurde unter Berücksichtigung eines minimalen Vakuumniveaus von -75 Kpa, der Gesamtoberfläche der Löcher im Moosgummi und eines Sicherheitsfaktors von 3 berechnet.
Produktcodes: PX0712 PX 0808 PX1520 PX2030 PX2040 PX2060 PX3030 PX3040 PX3050 PX4040 PX4060 PX40100 PX6080 PX60120 PX80100 PXDO10 PXDO35 PXDO50 P2X0712 P2X0808 P2X1520 P2X2030 P2X2040 P2X2060 P2X3030 P2X3040 P2X3050 P2X4040 P2X4060 P2X40100 P2X6080 P2X60120 P2X80100 P2XDO10 P2XDO35 P2XDO50

9.10
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sondersaugplatten PH und P2H für Octopus-systeme zur aufnahme von leeren dosen, konservendosen, gläsern und fläschchen, die ohne deckel oder kappen sind

Sondersaugplatten PH und P2H für Octopus-systeme zur aufnahme von leeren dosen, konservendosen, gläsern und fläschchen, die ohne deckel oder kappen sind

Die auf dieser Seite abgebildeten und beschriebenen Sondersaugplatten können auf OCTOPUS-Systemen installiert werden und die PX- und P2X-Platten ersetzen. Sie bestehen aus eloxierten Aluminiumblechen mit gleichmäßig verteilten Löchern und sind mit einem speziellen perforierten Schwammgummi in zwei verschiedenen Stärken beschichtet ist, der an den Löchern im Aluminiumblech mikroperforiert ist: 15 mm, für die Saugplatten PH; 30 mm, für die Saugplatten P2H.
Die Verwendung von kalibrierten Löchern ermöglicht es, die Kapazität des am OCTOPOS-System zu verwendenden Vakuumerzeugers zu berechnen, so dass auch bei Leckagen durch Transpiration oder Fehlen einiger aufzunehmender Gegenstände immer ein minimaler Vakuumwert vorhanden ist, der auch für das Greifen der wenigen verbliebenen Behälter ausreicht. Der Einsatz dieser Saugtische empfiehlt sich für das Greifen und Handhaben von Dosen, Konservendosen, Flaschen und Gläsern aus verschiedenen Materialien, die leer und ohne Deckel oder Kappe sind. Die Hebekraft des Behälters ist direkt proportional zum Grad des Vakuums, das an der Oberfläche der Öffnung der aufzunehmenden Dose oder Flasche erzeugt wird.
Hinweis: Diese Platten eignen sich nicht für das Greifen von leeren Wasser- und Weinflaschen aus Kunststoff sowie Glas. Alle Weichstoffbehälter müssen zunächst einem Vakuumtest unterzogen werden, um die Gefahr einer Implosion zu vermeiden.
Produktcodes: PH1520 PH2030 PH2040 PH2060 PH3030 PH3040 PH3050 PH4040 PH4060 PH40100 PH6080 PH60120 PH80100 P2H1520 P2H2030 P2H2040 P2H2060 P2H3030 P2H3040 P2H3050 P2H4040 P2H4060 P2H40100 P2H6080 P2H60120 P2H80100

9.10.1
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard mit selbstschliessende Ventile PXE und P2XE, für Systeme OCTOPUS

Saugplatten Standard mit selbstschliessende Ventile PXE und P2XE, für Systeme OCTOPUS

Die Saugplatten auf dieser Seite sind die gleichen PX- und P2X-Platten, die vorstehend beschrieben wurden, wobei die selbst ausschließenden Ventile in jedes Loch eingesetzt sind. Die selbstschließenden Ventile schließen in Abwesenheit des zu entnehmenden Gegenstandes oder eines defekten Griffs des Moosgummis automatisch die Absaugung und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Grifflöchern.
Diese Eigenschaft ermöglicht es, die Kapazität der Vakuumerzeuger im Vergleich zu den Standard OCTOPUS-Systemen zu reduzieren, was zu einer Energieeinsparung führt. Darüber hinaus ermöglicht die spezielle Konstruktion unserer selbstschließenden Ventile den Einsatz der Griffflächen in jeder Position.
Produktcodes: PXE2030 PXE2040 PXE2060 PXE3030 PXE3040 PXE3050 PXE4040 PXE4060 PXE40100 PXE6080 PXE60120 PXE80100 PXEDO35 PXEDO50 P2XE2030 P2XE2040 P2XE2060 P2XE3030 P2XE3040 P2XE3050 P2XE4040 P2XE4060 P2XE40100 P2XE6080 P2XE60120 P2XE80100 P2XEDO35 P2XEDO50

9.11
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezial-Saugplatten PY und P2Y für Systeme OCTOPUS

Spezial-Saugplatten PY und P2Y für Systeme OCTOPUS

Diese Saugplatten haben im Vergleich zu den Standardplatten die Eigenschaft, bei gleicher Grifffläche eine größere Kraft zu entwickeln (Art. PY) und auf rauen und sehr unregelmäßigen Oberflächen „aufzunehmen“ (Art. P2Y).Sie bestehen aus eloxiertem Aluminium mit kalibrierten Löchern und sind auf Wunsch mit einem speziellen perforierten Moosgummi in zwei verschiedenen Stärken versehen.
Sie sind perfekt mit Standard-Saugplatten austauschbar.
Ihre Hubkraft wurde unter Berücksichtigung eines minimalen Vakuumniveaus von -75 Kpa, der Gesamtoberfläche der Löcher im Moosgummi und eines Sicherheitsfaktors von 3 berechnet.
Produktcodes: PY1520 PY2030 PY2040 PY2060 PY3030 PY3040 PY3050 PY4040 PY4060 PY40100 PY6080 PY60120 PY80100 PYDO35 PYDO50 P2Y1520 P2Y2030 P2Y2040 P2Y2060 P2Y3030 P2Y3040 P2Y3050 P2Y4040 P2Y4060 P2Y40100 P2Y6080 P2Y60120 P2Y80100 P2YDO35 P2YDO50

9.12
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard mit selbstschliessende Ventile PY2E und P2YE, für Systeme OCTOPUS

Saugplatten Standard mit selbstschliessende Ventile PY2E und P2YE, für Systeme OCTOPUS

Die Saugplatten auf dieser Seite sind die gleichen PY- und P2Y-Platten, die vorstehend beschrieben wurden, wobei die selbst ausschließenden Ventile in jedes Loch eingesetzt sind.
Die selbstschließenden Ventile schließen in Abwesenheit des zu entnehmenden Gegenstandes oder eines defekten Griffs des Moosgummis automatisch die Absaugung und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Grifflöchern.
Diese Eigenschaft ermöglicht es, die Kapazität der Vakuumerzeuger im Vergleich zu OCTOPUS-Systemen mit kalibrierten Löchern zu reduzieren, mit dem Vorteil der Energieeinsparung. Diese Platten können auch in jeder beliebigen Position verwendet werden, ohne die Betriebseigenschaften zu verändern.
Produktcodes: PY2E2030 PY2E2040 PY2E2060 PY2E3030 PY2E3040 PY2E3050 PY2E4040 PY2E4060 PY2E40100 PY2E6080 PY2E60120 PY2E80100 PY2EDO35 PY2EDO50 P2Y2E2030 P2Y2E2040 P2Y2E2060 P2Y2E3030 P2Y2E3040 P2Y2E3050 P2Y2E4040 P2Y2E4060 P2Y2E40100 P2Y2E6080 P2Y2E60120 P2Y2E80100 P2Y2EDO35 P2Y2EDO50

9.13
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezial-Saugplatten PZ und P2Z für Systeme OCTOPUS

Spezial-Saugplatten PZ und P2Z für Systeme OCTOPUS

Von allen oben beschriebenen Saugplatten sind dies diejenigen, die bei gleicher Grifffläche und gleichem Vakuumniveau die größte Hubkraft entwickeln; außerdem ist die P2Z-Version in der Lage, raue und sehr unregelmäßige Oberflächen zu „greifen“.
Sie bestehen aus Leichtmetall mit kalibrierten Löchern und sind mit einem speziellen perforierten Moosgummi mit Schlitzen in zwei verschiedenen Dicken versehen. Sie sind perfekt mit Standard-Saugplatten austauschbar.
Ihre Hubkraft wurde unter Berücksichtigung eines minimalen Vakuumniveaus von -75 Kpa, der Gesamtoberfläche der Langlöcher im Moosgummi und eines Sicherheitsfaktors von 3 berechnet.
Produktcodes: PZ1520 PZ2030 PZ2040 PZ2060 PZ3030 PZ3040 PZ3050 PZ4040 PZ4060 PZ40100 PZ6080 PZ60120 PZ80100 PZDO35 PZDO50 P2Z1520 P2Z2030 P2Z2040 P2Z2060 P2Z3030 P2Z3040 P2Z3050 P2Z4040 P2Z4060 P2Z40100 P2Z6080 P2Z60120 P2Z80100 P2ZDO35 P2ZDO50

9.14
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezial-Saugplatten mit Sauggreifer PV, für Systeme OCTOPUS

Spezial-Saugplatten mit Sauggreifer PV, für Systeme OCTOPUS

Um den Griff all jener Produkte mit sehr unregelmäßigen und flexiblen Oberflächen (Beutel mit Pasta oder Süßwaren, Blister- oder Hautfolienverpackungen, dünne Kartons usw.) zu erleichtern, die mit den mit Moosgummi überzogenen Saugplatten schwer zu „nehmen“ sind, wurden diese Saugplatten mit Sauggreifern hergestellt.
Die empfohlenen Sauggreifer sind vom Typ „Balg“; dank ihrer großen Flexibilität sind sie in der Lage, sich an alle Griffflächen anzupassen und ihren Konturen und Bewegungen während des Hebens zu folgen, was einen einfachen und sicheren Griff gewährleistet. Die Platten bestehen aus eloxiertem Aluminium, ebenso wie die Halterungen für die darauf geschraubten Sauggreifer, die bei der PV-Version 1/8" Gas und bei der P2V-Version 1/4" Gas mit jeweils einer kalibrierten Bohrung sind.
Die Sauggreifer, die ohne Klebstoffe kalt auf den Trägern montiert werden, können in verschiedenen Mischungen geliefert werden. Auch diese sind perfekt mit Standard-Saugplatten austauschbar.
Ihre Hubkraft wurde unter Berücksichtigung eines Mindestvakuums von -75 Kpa, der gesamten Grifffläche der Sauggreifer und eines Sicherheitsfaktors von 3 berechnet.
Auf Anfrage können sie mit verschiedenen Sauggreifern geliefert werden, sofern der Durchmesser 22 mm für die PV-Saugplatten und 45 mm für den P2V nicht überschreitet.
Produktcodes: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50

9.15
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezial-Saugplatten mit Sauggreifer P2V, für Systeme OCTOPUS

Spezial-Saugplatten mit Sauggreifer P2V, für Systeme OCTOPUS


Produktcodes: P2V1520 P2V2030 P2V2040 P2V2060 P2V3030 P2V3040 P2V3050 P2V4040 P2V4060 P2V40100 P2V6080 P2V60120 P2V80100 P2VDO35 P2VDO50

9.16
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard mit selbstschliessende Ventile PVE und P2V2E, für Systeme OCTOPUS

Saugplatten Standard mit selbstschliessende Ventile PVE und P2V2E, für Systeme OCTOPUS

Die Saugplatten auf dieser Seite sind die gleichen PV- und P2V-Platten, die vorstehend beschrieben wurden, wobei die selbst ausschließenden Ventile in jedes Loch eingesetzt sind. Die selbstschließenden Ventile schließen in Abwesenheit des zu entnehmenden Gegenstandes oder eines defekten Griffs des Sauggreifers automatisch die Absaugung und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Sauggreifern.
Diese Eigenschaft ermöglicht es, die Kapazität der Vakuumerzeuger im Vergleich zu OCTOPUS-Systemen mit kalibrierten Löchern zu reduzieren, mit dem Vorteil der Energieeinsparung.
Diese Platten können auch in jeder beliebigen Position verwendet werden, ohne die Betriebseigenschaften zu verändern.
Produktcodes: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50

9.17
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard mit selbstschliessende Ventile P2V2E, für Systeme OCTOPUS

Saugplatten Standard mit selbstschliessende Ventile P2V2E, für Systeme OCTOPUS


Produktcodes: P2V2E2030 P2V2E2040 P2V2E2060 P2V2E3030 P2V2E3040 P2V2E3050 P2V2E4040 P2V2E4060 P2V2E40100 P2V2E6080 P2V2E60120 P2V2E80100 P2V2EDO35 P2V2EDO50

9.18
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten zum Greifen von PJ-Verpackungen, für Systeme OCTOPUS

Saugplatten zum Greifen von PJ-Verpackungen, für Systeme OCTOPUS

Um das Greifen von Papier- oder Plastikbeuteln mit Pulvern, Granulaten, losen Produkten oder Flüssigkeiten zu ermöglichen, wurden diese Saugplatten entwickelt, die in Kombination mit OCTOPUS-Systemen das Beste aus ihrer Leistung machen.
Aus eloxiertem Aluminium gefertigt und durch eine spezielle Moosgummidichtung begrenzt, sind sie perfekt mit den Standardsaugplatten der OCTOPUS-Systeme austauschbar. Die besonderen Eigenschaften der Dichtung und der Auflagefläche ermöglichen es, die Verformung des Beutels während des Griffs zu begrenzen, die Vakuumverluste auf ein Minimum zu reduzieren und eine größtmögliche Grifffläche zu gewährleisten.
Ihre Hubkraft wurde unter Berücksichtigung eines Mindestvakuums von -75 Kpa, der gesamten, in der Dichtung eingeschlossenen Grifffläche und eines Sicherheitsfaktors von 3 berechnet.
Produktcodes: PJ0712 PJ0808 PJ1520 PJ2030 PJ2040 PJ2060 PJ3040 PJ3050 PJ4060

9.19
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumgreifleisten OCTOPUS – Eigenschaften

Vakuumgreifleisten OCTOPUS – Eigenschaften

Um die Installation der Vakuum-Greifsysteme OCTOPUS an den Palettierrobotern weiter zu erleichtern, wurden diese Stangen nach dem gleichen Funktionsprinzip erstellt, die neben den Vorteilen und technischen Eigenschaften des OCTOPUS serienmäßig mit einer gerillten Stützplatte ausgestattet sind, um eine schnelle Montage an der Maschine und eine einfache Positionierung in Bezug auf die aufzunehmende Last zu ermöglichen.
Sie bestehen aus:
- Einer gerillten Befestigungsplatte aus eloxiertem Aluminium für eine schnelle Montage am Bediener.
- Einem oder mehrere Vakuumerzeuger, je nach Größe, die mit Druckluft betrieben werden.
- Einem mit einer Schnellkupplung ausgestatteten Anschluss für die Druckluftversorgung der Erzeuger.
- Einem einseitig offenen, eloxierten Aluminiumkörper, der mit zwei Anschlüssen für die Lufteinbringung am Ende des Zyklus, für die schnelle Wiederherstellung des Luftdrucks und für die mögliche Installation eines Vakuumschalters ausgestattet ist.
- Einer Saugplatte die den Körper schließt, ebenfalls aus eloxiertem Aluminium, mit kalibrierten Löchern, die äquidistant zueinander angeordnet und mit einem speziellen perforierten Moosgummi abgedeckt sind. Diese Saugplatte kann sich perfekt an jedes anzuhebende Objekt anpassen, ganz gleich ob dessen Oberfläche glatt, rau oder unregelmäßig ist. Mit der gleichen Leiste können Sie z.B. Holzbalken oder Metallprofile und die Palette, die sie trägt, aufnehmen und bewegen.
Die bisher beschriebenen OCTOPUS-Greifleisten sind Standard: Auf Wunsch können sie mit Sauggreiferm und selbstschließenden Ventilen geliefert werden, und um sie noch leichter zu machen, können die Aluminiumteile aus Polizen hergestellt werden, einem thermoplastischen Material, das ihr Gewicht um ca. 40% reduziert.

Bild zoomen
Anfang der Seite untergehen

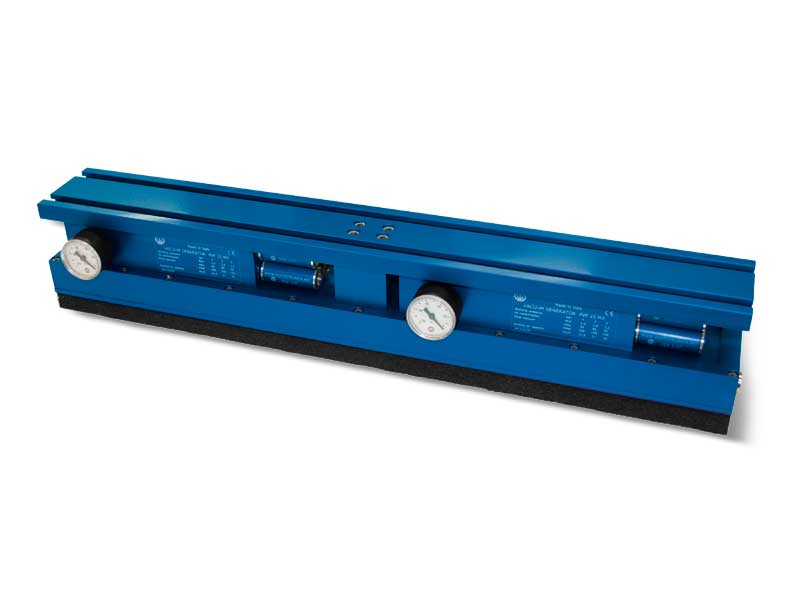

Vakuumaufnahmeleisten OCTOPUS

Vakuumaufnahmeleisten OCTOPUS


Produktcodes: BO0860X BO0880X BO08100X

9.22
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumaufnahmeleisten OCTOPUS

Vakuumaufnahmeleisten OCTOPUS


Produktcodes: BO1240X BO1260X BO1280X

9.23
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Vakuumaufnahmeleisten OCTOPUS

Vakuumaufnahmeleisten OCTOPUS


Produktcodes: BO12100X BO08120X BO12120X BO12140X

9.24
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard PX und P2X, für Greifleisten OCTOPUS

Saugplatten Standard PX und P2X, für Greifleisten OCTOPUS

Die auf dieser Seite dargestellten und beschriebenen PX-Saugplatten sind bei allen OCTOPUS-Greifleisten serienmäßig installiert und können daher als Reserteil oder als Ersatzteil geliefert werden.
Sie bestehen aus eloxierten Aluminiumblechen mit kalibrierten Löchern, die äquidistant zueinander angeordnet sind und mit einem speziellen perforierten Moosgummi in zwei verschiedenen Dicken beschichtet sind: 20 mm, für die Standardsaugplatten PX; 30 mm, für die Saugplatten P2X.
Ihre Hubkraft wurde unter Berücksichtigung eines minimalen Vakuumniveaus von -75 Kpa, der Gesamtoberfläche der Löcher im Moosgummi und eines Sicherheitsfaktors von 3 berechnet.
Produktcodes: PX0860 PX0880 PX08100 PX08120 PX1240 PX1260 PX1280 PX12100 PX12120 PX12140 P2X0860 P2X0880 P2X08100 P2X08120 P2X1240 P2X1260 P2X1280 P2X12100 P2X12120 P2X12140

9.25
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sauggreifer-Saugplatte für OCTOPUS-Leisten

Sauggreifer-Saugplatte für OCTOPUS-Leisten

Um den Griff all jener Produkte mit sehr unregelmäßigen und flexiblen Oberflächen (Beutel mit Pasta oder Süßwaren, Blister- oder Hautfolienverpackungen, dünne Kartons usw.) zu erleichtern, die mit den mit Moosgummi überzogenen Saugplatten schwer zu „nehmen“ sind, wurden diese Saugplatten mit Sauggreifern hergestellt.
Die empfohlenen Sauggreifer sind vom Typ „Balg“; dank ihrer großen Flexibilität sind sie in der Lage, sich an alle Griffflächen anzupassen und ihren Konturen und Bewegungen während des Hebens zu folgen, was einen einfachen und sicheren Griff gewährleistet.
Die Platten bestehen aus eloxiertem Aluminium, ebenso wie die Halterungen für die darauf geschraubten Sauggreifer, die 1/8" Gas mit jeweils einer kalibrierten Bohrung sind.
Die Sauggreifer, die ohne Klebstoffe kalt auf den Trägern montiert werden, können in verschiedenen Mischungen geliefert werden. Auch diese sind perfekt mit Standard-Saugplatten austauschbar.
Ihre Hubkraft wurde unter Berücksichtigung eines Mindestvakuums von -75 Kpa, der gesamten Grifffläche der Sauggreifer und eines Sicherheitsfaktors von 3 berechnet.
Auf Anfrage können sie mit verschiedenen Sauggreifern geliefert werden, sofern ihr Durchmesser 22 mm nicht überschreitet.
Produktcodes: PV0860 PV0880 PV08100 PV08120 PV1240 PV1260 PV1280 PV12100 PV12120 PV12140

9.26
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten mit selbstschliessende Ventile PXE und P2XE, für OCTOPUS-Greifleisten

Saugplatten mit selbstschliessende Ventile PXE und P2XE, für OCTOPUS-Greifleisten

Die Saugplatten auf dieser Seite sind die gleichen PX- und P2X-Platten, die vorstehend beschrieben wurden, wobei die selbst ausschließenden Ventile in jedes Loch eingesetzt sind. Die selbstschließenden Ventile schließen in Abwesenheit des zu entnehmenden Gegenstandes oder eines defekten Griffs des Moosgummis automatisch die Absaugung und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Grifflöchern.
Diese Eigenschaft ermöglicht es, die Kapazität der Vakuumerzeuger im Vergleich zu den Standard OCTOPUS-Greifleisten zu reduzieren, was zu einer Energieeinsparung führt. Darüber hinaus ermöglicht die spezielle Konstruktion unserer selbstschließenden Ventile den Einsatz der Griffflächen in jeder Position.
Produktcodes: PXE0860 PXE0880 PXE08100 PXE08120 PXE1240 PXE1260 PXE1280 PXE12100 PXE12120 PXE12140 P2XE0860 P2XE0880 P2XE08100 P2XE08120 P2XE1240 P2XE1260 P2XE1280 P2XE12100 P2XE12120 P2XE12140

9.27
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Saugplatten Standard mit selbstschliessende Ventile PVE, für OCTOPUS-Greifleisten

Saugplatten Standard mit selbstschliessende Ventile PVE, für OCTOPUS-Greifleisten

Die Saugplatten auf dieser Seite sind die gleichen PV- und P2V-Platten, die vorstehend beschrieben wurden, wobei die selbst ausschließenden Ventile in jedes Loch eingesetzt sind.
Die selbstschließenden Ventile schließen in Abwesenheit des zu entnehmenden Gegenstandes oder eines defekten Griffs des Sauggreifers automatisch die Absaugung und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Sauggreifern.
Diese Eigenschaft ermöglicht es, die Kapazität der Vakuumerzeuger im Vergleich zu OCTOPUS-Greifleisten mit kalibrierten Löchern zu reduzieren, mit dem Vorteil der Energieeinsparung. Die spezielle Konstruktion unserer selbstschließenden Ventile ermöglicht den Einsatz der Griffflächen in jeder Position.
Produktcodes: PVE0860 PVE0880 PVE08100 PVE08120 PVE1240 PVE1260 PVE1280 PVE12100 PVE12120 PVE12140

9.28
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Verschlussplatte mit Verteiler, für OCTOPUS-Greifleisten ohne Vakuumerzeuger

Verschlussplatte mit Verteiler, für OCTOPUS-Greifleisten ohne Vakuumerzeuger

Um eine Greiferleiste OCTOPUS an einen extern installierten Vakuumerzeuger oder eine alternative Vakuumquelle anzuschließen, muss die auf dieser Seite abgebildete und beschriebene Schließplatte mit Verteiler verwendet werden.
Die Platte aus eloxiertem Aluminium wird mit Schrauben am Gehäuse der OCTOPUS-Leiste und nicht am Generator befestigt. Der Verteiler ist mit Anschlüssen für den direkten Anschluss an die OCTOPUS-Leiste, an den Generator oder an die alternative Vakuumquelle und an die Geräte zum Ablesen und Überprüfen des Vakuumniveaus ausgestattet.
Nicht verwendete Anschlüsse können mit den mitgelieferten Metallsteckern verschlossen werden. Die Verschlussplatte mit Verteiler ist für alle OCTOPUS-Greifleisten geeignet, die Vakuumerzeuger PVP 12 MX und PVP 25 MX verwenden.
Produktcodes: 00BO07 00BO06

Bild zoomen
Anfang der Seite untergehen
Befestigungshalter mit Flaschen für OCTOPUS ohne Vakuumerzeuger

Befestigungshalter mit Flaschen für OCTOPUS ohne Vakuumerzeuger

Um das OCTOPUS-System an einen extern installierten Vakuumerzeuger oder eine alternative Vakuumquelle anzuschließen, müssen Sie die auf dieser Seite dargestellten und beschriebenen Befestigungswinkel verwenden.
Die Halterungen aus eloxiertem Aluminium haben zwei Flansche: einen zur Befestigung am OCTOPUS-System anstelle des Erzeugers und den anderen am Bediener.
Sie sind außerdem mit Anschlüssen für den direkten Anschluss an das OCTOPUS-System, an den Erzeuger oder an die alternative Vakuumquelle und an die Geräte zum Ablesen und Überprüfen des Vakuumniveaus ausgestattet: unbenutzte Anschlüsse können mit den mitgelieferten speziellen Metallkappen verschlossen werden.
Die Flanschbefestigungsträger sind derzeit in den auf dieser Seite dargestellten Ausführungen erhältlich und eignen sich für OCTOPUS-Systeme, die die auf der Artikelseite angegebenen Vakuumerzeuger verwenden:
- Art. SO 00 02 PVP 100 ÷ 200M
- Art. SO 00 05 PVP 150 ÷ 200M
- Art. SO 00 06 PVP 450 ÷ 200M
Hinweis: Die auf dem Foto gezeigten Vakuummeter und Vakuumschalter sind nicht Bestandteil der Halterungen.
Produktcodes: SO0002 SO0005 SO0006

9.31
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Zubehör und Ersatzteil für Systeme und Greifleisten OCTOPUS

Zubehör und Ersatzteil für Systeme und Greifleisten OCTOPUS

- Digitaler Vakuumschalter mit axialem 1/8" Gasanschluss
- Elektrisches Kabel mit Axialstecker
- Elektrisches Kabel mit Radialstecker
- Vakuummeter Ø 40 mm mit koaxialem 1/8" Gasanschluss
- Manometer Ø 40 mm mit koaxialem 1/8" Gasanschluss
- Schalldämpfer
- Dichtungssätze und Blattventile
- Edelstahl Scheibenfilter
- Sauggreifer Halterungen mit kalibriertem Loch
- Selbstschließende Ventile
Produktcodes: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008425 0008170 140106 140107

CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

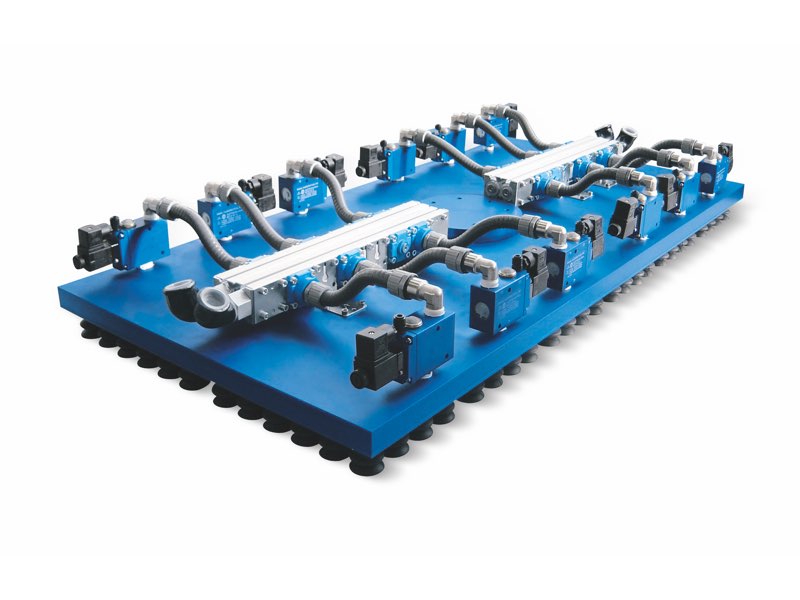

Sonderausführungen der Greifsysteme OCTOPUS

Sonderausführungen der Greifsysteme OCTOPUS


Produktcodes: SO27422V SO33552V SO18212CX SO0720X SO20100X SO3036X SO0714V SO2136V SODO40V SO60120X SO621272V

Bild zoomen
Anfang der Seite untergehen

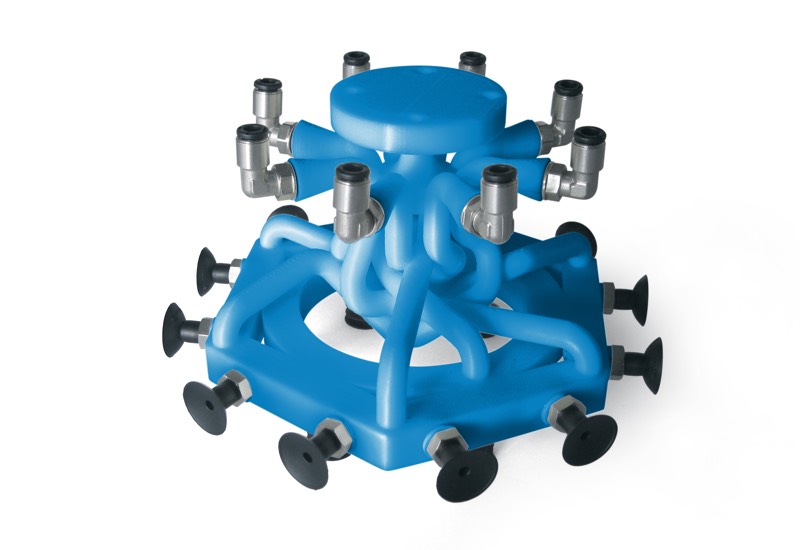

Sonderausführungen der greifsysteme OCTOPUS mit 3D-drucker

Sonderausführungen der greifsysteme OCTOPUS mit 3D-drucker


Die mit dem 3D-Drucker hergestellten Greifersysteme Octopus sind in den Farben blau, schwarz, weiß und rot erhältlich.

9.38
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
