Vakuum-Sauggreifer

Haupteigenschaften der materialmischungen

Haupteigenschaften der materialmischungen

Eine Tabelle mit allen Eigenschaften, die für unsere Sauggreifer verwendet Materialmischungen:
Handels-Bezeichnung, internationale Abkürzung, Akronym Vuototecnica, positiven und negativen Eigenschaften, Farbe, Betriebstemperatur, Härte, chemische Beständigkeit, Lebensmittelstandards und Anwendungsbeispiele.

Bild zoomen
Anfang der Seite untergehen
Sauggreifer fragebogen

Sauggreifer fragebogen

Um eine Sauggreifer-Bewegungsvorrichtung richtig dimensionieren zu können, ist es notwendig, die Eigenschaften der zu „nehmenden“ Last zu kennen und zu bewerten.
Aus diesem Grund bitten wir Sie, das folgende Formular auszufüllen und per E-Mail oder Fax an uns zu senden.
Wir beraten Sie gerne über die am besten geeigneten Sauggreifer zur Lösung Ihres Problems.
Eine Zeichnung des zu behandelnden Produkts oder des Produkts selbst würde es uns ermöglichen, die beste Lösung anzubieten.
E-mail: tecnico@vuototecnica.net
Fax: +39 039 5320015

Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit zugehörigen halterungen

Sauggreifer mit zugehörigen halterungen

Sauggreifer mit der typischen Saugerform, eignen sich zum Greifen und Handhaben mit Vakuum, von kleinen Gegenständen mit ebener Oberfläche, leicht konvex oder konkav.
Diese Serie von Sauggreifern ist weit verbreitet und hat einen Durchmesser von 4 bis 9 mm und ist in der Regel in den Standardformen Naturkautschuk N, ölbeständiger Gummi A und Silikon S erhältlich.
Sie können ohne Verwendung von Klebstoffen auf einem vernickelten Messingträger kalt montiert werden.
Die Halterung, die speziell geformt ist, um perfekt auf den Sauggreifer zu passen, ist mit einem Außengewindebolzen ausgestattet, um die Befestigung an der Maschine zu erleichtern.
Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Auf besonderen Wunsch und zur Festlegung von Mindestmengen bei der Bestellung ist es möglich, die Sauggreifer in den auf Seite 31aufgeführten Spezialmischungen und die Halterungen in verschiedenen Materialien zu liefern.
Produktcodes: 010410 000801 080410 010510 000802 080510 010610 080610 010707 080707 010810 080810 010907 080907

1.01
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit zugehörigen halterungen

Sauggreifer mit zugehörigen halterungen

Sauggreifer mit der typischen Saugerform, eignen sich zum Greifen und Handhaben mit Vakuum, von Gegenständen mit ebener Oberfläche, leicht konvex oder konkav.
Diese Serie von Sauggreifern ist weit verbreitet und hat einen Durchmesser von 10 bis 45 mm und ist in der Regel in den Standardformen Naturkautschuk N, ölbeständiger Gummi A und Silikon S erhältlich.
Sie können ohne Verwendung von Klebstoffen auf einem vernickelten Messingträger oder eloxiertem Aluminium kalt montiert werden.
Die Halterung, die speziell geformt ist, um perfekt auf den Sauggreifer zu passen, ist mit einem Außengewindebolzen ausgestattet, um die Befestigung an der Maschine zu erleichtern.
Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Auf besonderen Wunsch und nach Festlegung von Mindestmengen bei der Bestellung ist es möglich, die Sauggreifer in den auf Seite 31 aufgeführten Spezialmischungen und die Halterungen in verschiedenen Materialien zu liefern.
Produktcodes: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014

Bild zoomen
Anfang der Seite untergehen

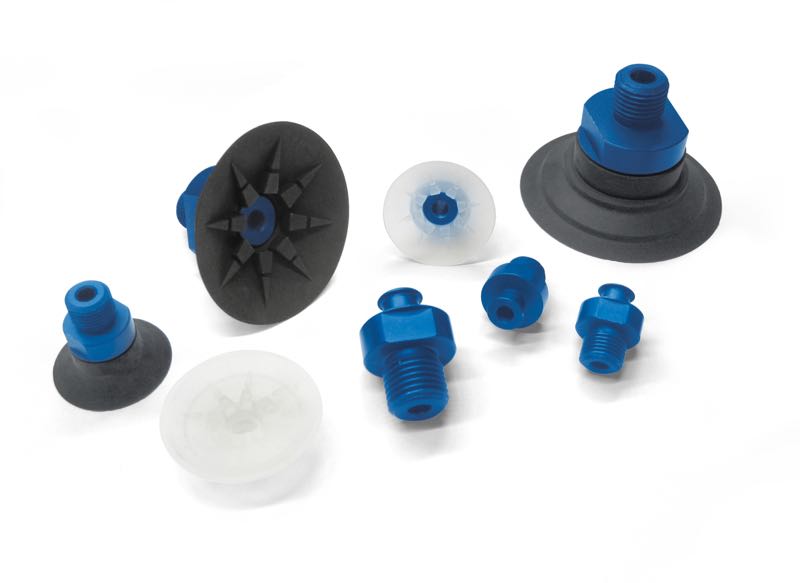

Sauggreifer mit zugehörigen halterungen

Sauggreifer mit zugehörigen halterungen

Sauggreifer mit der typischen Saugerform, eignen sich zum Greifen und Handhaben mit Vakuum, von Gegenständen mit ebener Oberfläche, leicht konvex oder konkav.
Diese Serie von Sauggreifern ist weit verbreitet und hat einen Durchmesser von 85 mm und ist in der Regel in den Standardformen Naturkautschuk N, ölbeständiger Gummi A und Silikon S erhältlich.
Sie können ohne Verwendung von Klebstoffen auf eloxiertem Aluminium kalt montiert werden.
Die Halterung, die speziell für den perfekten Sitz am Sauggreifer geformt ist, ist mit einem Außengewindestift ausgestattet, um die Befestigung an der Maschine zu erleichtern; außerdem verfügen über ein M8-Gewinde, um das mögliche Einsetzen eines Gewindestifts mit kalibriertem Loch (siehe Seite 1.131) zu ermöglichen, der die Funktion hat, die eingesaugte Luftmenge zu reduzieren.
Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Auf besonderen Wunsch und nach Festlegung von Mindestmengen bei der Bestellung ist es möglich, die Sauggreifer in den auf Seite 31 aufgeführten Spezialmischungen und die Halterungen in verschiedenen Materialien zu liefern.
Produktcodes: 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526

Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit vulkanisierter halterung

Sauggreifer mit vulkanisierter halterung

Diese Serie von Sauggreifer ist besonders robust und tief schalenförmig und wurde für die Handhabung von Teilen oder Karosserieteilen aus Stahlblech entwickelt. Sie werden mit einer speziellen Mischung namens BENZ hergestellt, die in der Lage ist, schweren Arbeiten und dem Chlor zu widerstehen, das normalerweise in den Ölen enthalten ist, die für das Formen und Ziehen der Platten verwendet werden.
Die Halterung besteht aus verzinktem Stahl und ist auf den Sauggreifer aufvulkanisiert; Adapter sind ebenfalls aus verzinktem Stahl erhältlich, um den Sauganschluss von M10 bis Gasgewinde zu variieren.
Auf besonderen Wunsch und nach Festlegung von Mindestmengen bei der Bestellung ist es möglich, die Sauggreifer in den auf Seite 31 aufgeführten Spezialmischungen.
Produktcodes: 083038B 084041B 084041N 086045B 0860451/4B 088050B 0008130 0008131

1.08
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit vulkanisierter halterung

Sauggreifer mit vulkanisierter halterung

Speziell zum Greifen von gestanzten oder tiefgezogenen Blechen entwickelt und hergestellt, haben diese Sauggreifer in der Automobilindustrie eine breite Anwendung gefunden.
Ihre geschliffene Lippe ermöglicht es ihnen, die aufzunehmende Last auch bei geringstem Druck sofort zu greifen und garantiert eine perfekte Vakuumdichtung.
Sie werden mit einer speziellen Mischung namens BENZ hergestellt, die in der Lage ist, dem Chlor zu widerstehen, das normalerweise in den Ölen enthalten ist, die für das Formen und Ziehen der Blechen verwendet werden.
Die Halterung besteht aus verzinktem Stahl und ist auf den Sauggreifer aufvulkanisiert.
Auf Anfrage und bei Mindestmengen sind sie auch in Naturkautschuk, Silikon und Spezialmischungen erhältlich, die auf Seite 31 aufgeführt sind.
Produktcodes: 085040 085040GRB 087540 087540GRB 087540GRN 0810040 0810050 0850401/4B 0875401/4B 08100401/4B 085040M10B 0810050M10B 087540M14B 0810050M14B 008164 008165 008334 085040FB 087540FB 087540FS 0810040FB 0810040FS 0810050FB 0810050FS

1.09
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit vulkanisierter halterung

Sauggreifer mit vulkanisierter halterung

Diese Sauggreifer sind ähnlich wie auf der vorherigen Seite beschrieben: Sie unterscheiden sich durch die abgerundete Form der Lippe und der inneren Rippe.
Diese Konstruktionsmerkmale ermöglichen den Einsatz dieser Sauggreifer unter besonders rauen Bedingungen. Der Anwendungsbereich ist immer derselbe.
Sie bestehen ebenfalls aus BENZ-Mischung und die Halterung, aus verzinktem Stahl, ist auf den Sauggreifer aufvulkanisiert. Auch diese Sauggreifer können auf Anfrage und nach Festlegung von Mindestmengen bei der Bestellung, in den auf Seite 31 aufgeführten Spezialmischungen geliefert werden.
Produktcodes: 085099B 087599B 0810099B 0810099N 0850991/4B 0875991/4B 08100991/4B 085099FB 085099FS 087599FB 087599FS 0810099FB

1.10
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Maxigrip cups - Runde flache und faltenbalgsauggreifer

Maxigrip cups - Runde flache und faltenbalgsauggreifer

Als Alternative zu den gängigsten Sauggreifern im Roboter-Automobil-Bereich entwickelt, können sie hervorragende Lösungen für die Greif- und Handhabungsprobleme von Vakuumförderern in allen Industriezweigen bieten. Sie haben eine runde und elliptische Form, sowohl flach als auch mit Balg, komplett mit Halterung. Die extreme Flexibilität der Greiflippe, auf Wunsch kombiniert mit der typischen Eigenschaft von Balgsaugern, ermöglicht es ihnen, sich an flache, konkave und konvexe Oberflächen anzupassen, ohne dass die Gefahr besteht, die entnommenen Gegenstände, auch die dünnsten, zu verformen oder zu brechen.
Eine innovative Gestaltung der Auflagefläche im Inneren der Sauggreifer sorgt für einen hohen Reibungskoeffizienten mit der Greiffläche und insbesondere für einen unvergleichlichen Griff auf hochgeölten Blechen oder nassen Glas- und Marmorplatten durch die leichte Entleerung von Öl und Wasser; diese Eigenschaft steht für ein festes und sicheres Greifen der Sauggreifer und damit für eine sehr präzise Positionierung der zu handhabenden Last.
Die Standard-Sauggreifer der MAXIGRIP-Linie werden mit unserer exklusiven BENZ-Mischung hergestellt:
- Härte 60÷75°Sh.;
- Betriebstemperatur zwischen -40 und +170 °C;
- Schmutzabweisend;
- Hervorragende Beständigkeit gegen Abrieb, Wasser und chlorhaltige Tiefziehöle.
Ihre Befestigungshalterung besteht ist im Sauggreifer vulkanisiert; ein breites Spektrum an Zubehör wie Reduzierungen, Kupplungen, Adaptern und positionierbaren Drehgelenken ermöglicht die Installation an jedem Vakuum-Handgerät.
Aufgrund ihrer universellen Einsetzbarkeit können diese Sauggreifer auch in anderen Mischungen geliefert werden, die auf Seite 31 aufgeführt sind.
Produktcodes: VRP40 VRP50 VRP60 VRP80 VRP100 VRP125 VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

1.11
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

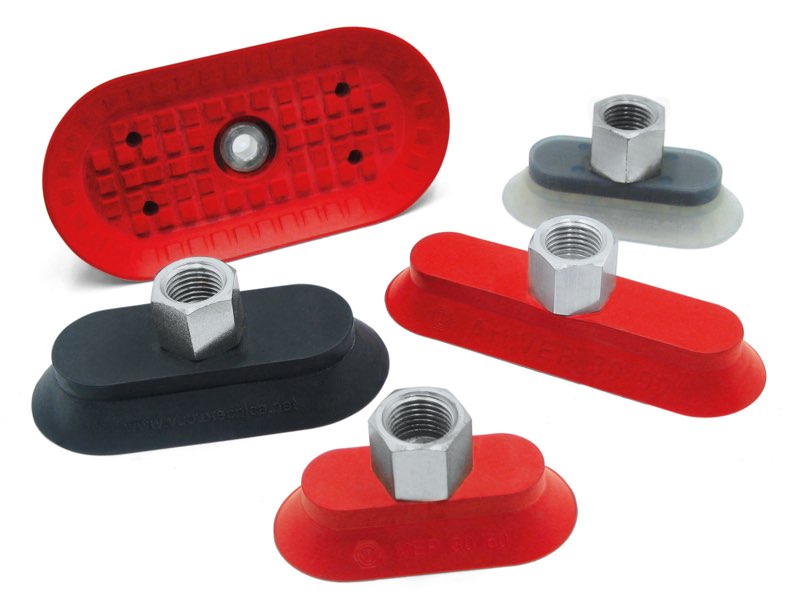

Maxigrip cups - Elliptische, flache und faltenbalgsauggreifer

Maxigrip cups - Elliptische, flache und faltenbalgsauggreifer


Produktcodes: VEP3060 VEP3090 VEP4080 VEP50100 VEP60120 VEP70140 VES3060 VES4080 VES50100 VES70140

1.12
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Adapter für sauggreifer Maxigrip cups

Adapter für sauggreifer Maxigrip cups

Dieses Standardzubehör bietet dem Anwender verschiedene Möglichkeiten der Montage der Sauggreifer MAXIGRIP CUPS.
Die Adapter aus verzinktem Stahl haben die Funktion, die Gewindeanschlüsse von Gas zu metrisch oder von AG zu IG zu variieren, der Standardstützen zu transformieren.
Ein sechseckiger Sitz, der in ihnen erhalten wird, ermöglicht ein einfaches Anschrauben der Halterungen.
Produktcodes: 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

1.13
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

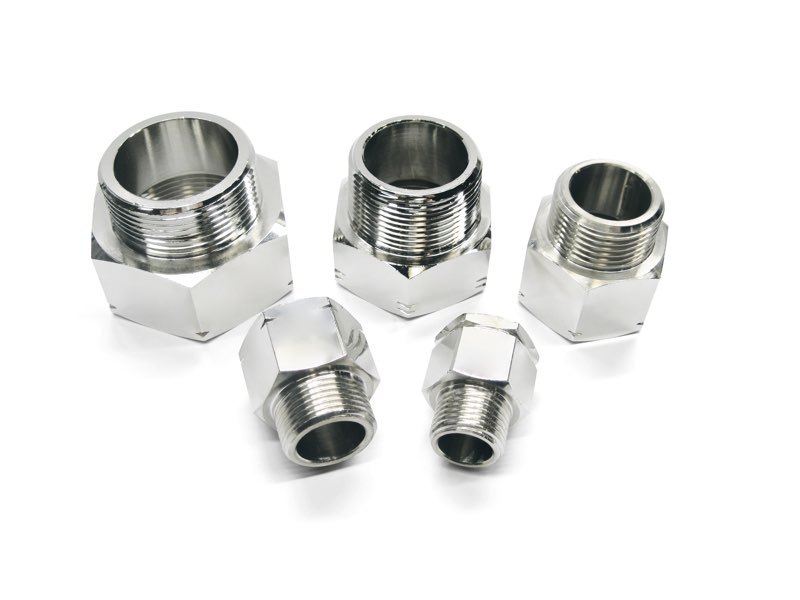

Zubehör für sauggreifer Maxigrip cups

Zubehör für sauggreifer Maxigrip cups

Das auf dieser Seite dargestellte Zubehör ist für die oben beschriebenen MAXIGRIP CUPS-Sauggreifer geeignet.
Die AG/IG-Adapter eignen sich zur Erhöhung der Innenanschlüsse aller Sauggreifer mit 1/8" und 1/4" Gasgewinde auf die größere Größe, immer Innengewinde, von 1/4" oder 3/8" mit Gas- oder NPT-Gewinde, auf Anfrage.
Gas- und verzinkte Stahlgewinde sind aus Aluminium und NPT-Gewinde aus verzinktem Stahl.
Die AQ-Adapter mit quadratischem Flansch und Außen- oder Innengewindeanschlüssen aus eloxiertem Aluminium sind für Roboter-Greifsysteme geeignet, um eine schnelle Montage der Sauggreifer auf den im AUTOMOTIVE-Bereich verwendeten Spezialprofilen zu ermöglichen. Die integrierte Dichtung garantiert eine perfekte Vakuumdichtung.
Produktcodes: 0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F

1.14
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

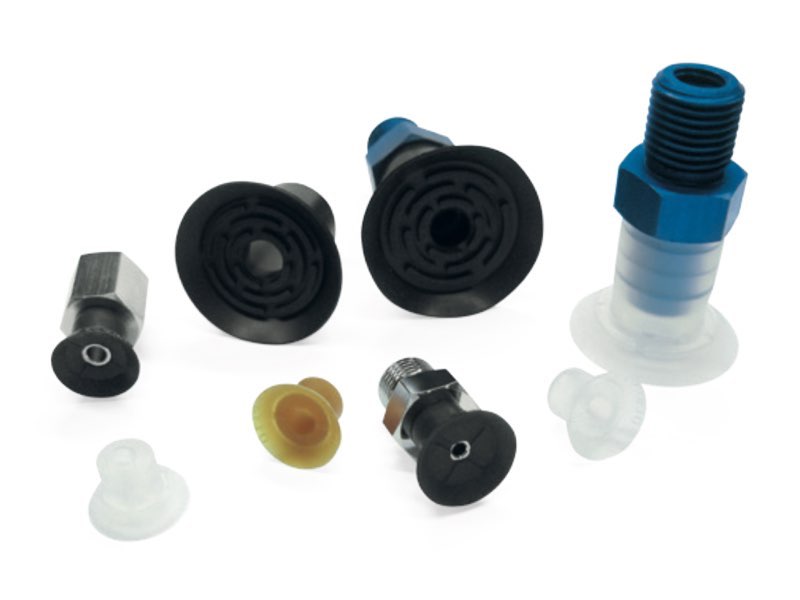

Runde flache sauggreifer mit zugehörigen halterungen

Runde flache sauggreifer mit zugehörigen halterungen

Die auf dieser Seite abgebildeten Sauggreifer wurden entwickelt, um die meisten Greifprobleme bei der Handhabung von Holz- oder Kunststoffplatten, Dünnglas- oder Marmorplatten, empfindlichen Blechen, gebrannten Keramik- oder Tonfliesen usw. zu lösen.
Ihre leicht geneigte, niedrige und stabile Lippe hat die Eigenschaft, während der Greifphase nicht auf der Oberfläche der Last zu kriechen. Die Entlastungen dieser Sauggreifer im Inneren haben neben der Reduzierung des anzusaugenden Luftvolumens die Funktion, eine perfekte Auflagefläche zu schaffen, die Verformung der Greiffläche und das Rutschen der vertikal angehobenen Last verhindert. Sie können, ohne Verwendung von Klebstoffen, auf einem eigenen eloxierten Aluminiumträger kalt montiert und durch die entsprechende Ringmutter gesichert werden. Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036

1.15
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runde flache sauggreifer mit zugehöriger halterung

Runde flache sauggreifer mit zugehöriger halterung

Der auf dieser Seite dargestellte Sauggreifer ist insbesondere für das Greifen von Getränkedosen konzipiert; natürlich kann er auch für das Greifen von Objekten mit einer flachen, glatten oder leicht rauen Oberfläche verwendet werden.
Die Form der Lippe ermöglicht einen festen Halt auf der Oberfläche der zu handhabenden Last, eliminiert Schwingungen und reduziert das darin enthaltene Luftvolumen und ermöglicht ein schnelleres Greifen und Lösen. Er kann, ohne Verwendung von Klebstoffen, auf einem speziellen eloxierten Aluminiumträger kalt montiert werden, der mit einer zentralen Gewindebohrung ausgestattet ist, um seine Befestigung an der Maschine zu ermöglichen.
Der Austausch des Sauggreifers ist sehr einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 015615 000883 085615

1.16
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runder flacher sauggreifer mit zugehörigen halterungen

Runder flacher sauggreifer mit zugehörigen halterungen

Es handelt sich um einen Sauggreifer mit einer besonders dünnen und weichen Lippe, die es ihm ermöglicht, auf sehr rauen Oberflächen zu greifen, und mit einer Auflagefläche mit exklusiven Reliefs, die in der Lage ist, einen erheblichen Griff mit der Oberfläche der zu entnehmenden Last zu gewährleisten. Dieser Sauggreifer wurde speziell für das Greifen von Keramikfliesen mit glatten, rauen und rutschfesten Oberflächen entwickelt, kann aber aufgrund seiner Eigenschaften auch zum Greifen von Glas-, Marmor- und Betonprodukten eingesetzt werden.
Er kann, ohne Verwendung von Klebstoffen, auf speziellem eloxierten Aluminiumträger kalt montiert werden, der mit einer zentralen Gewindebohrung ausgestattet ist, um seine Befestigung an der Maschine zu ermöglichen.
Der Austausch des Sauggreifers ist sehr einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 018020 0008126 0008143 088020 0880201/2

1.17
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runde flache sauggreifer mit zugehörigen halterungen

Runde flache sauggreifer mit zugehörigen halterungen

Flache Sauggreifer mit origineller Form sind insbesondere für die Handhabung von Blechen, Glas, Holzpaneelen, Marmor und Granit verarbeitet und ähnlichem konzipiert.
Die Form ihrer Lippe ermöglicht einen festen Halt auf der Oberfläche der zu handhabenden Last, eliminiert Schwingungen und reduziert erheblich das darin enthaltene Luftvolumen und ermöglicht ein schnelleres Greifen und Lösen.
Die Reliefs dieser Sauggreifer vermeiden nicht nur das Verbiegen der Last im Greifbereich, sondern erhöhen auch die Reibungsfläche bei vertikal angehobener Last, um ein Verrutschen zu verhindern. Sie sind normalerweise in drei Standard-Mischungen erhältlich, aber auf Anfrage und für gewisse Mindestbestellmengen sind auch Spezialmischungen möglich, die auf Seite 31 aufgeführt sind.
Sie können ohne Klebstoff auf einem speziellen eloxierten Aluminiumträger kalt montiert werden, der mit einer zentralen Gewindebohrung zur leichteren Befestigung an der Maschine und optional mit einer Seitenbohrung mit Gasgewinde für den Sauganschluss ausgestattet ist.
Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es sogar, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 016515 016516 000832 0008424 000236 000613 086515 0865151/4 086516 086517 018515 018516 000832 0008234 0008424 008233 000236 000613 088515 0885151/2 0885151/4 0885153/4 088516 088517 0111010 000833 000237 000614 0008123 0811010 0811011 0811012 0811013 0115010 000835 0008107 0008119 0008145 000615 0815010 0815012 0815013 0815014 0815016

Bild zoomen
Anfang der Seite untergehen

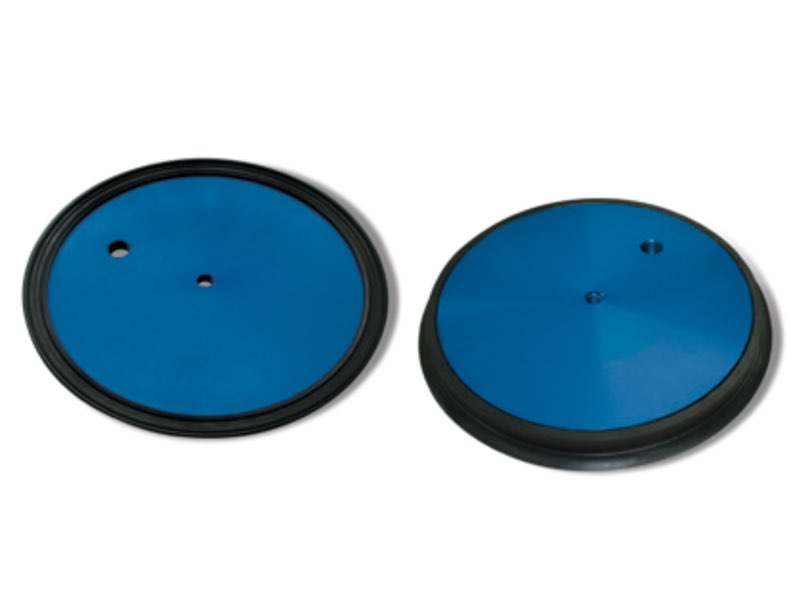

Runde flache sauggreifer mit zugehörigen halterung

Runde flache sauggreifer mit zugehörigen halterung


Produktcodes: 0122010A 000837 0822010A 0125020 0008115 0825020

Bild zoomen
Anfang der Seite untergehen

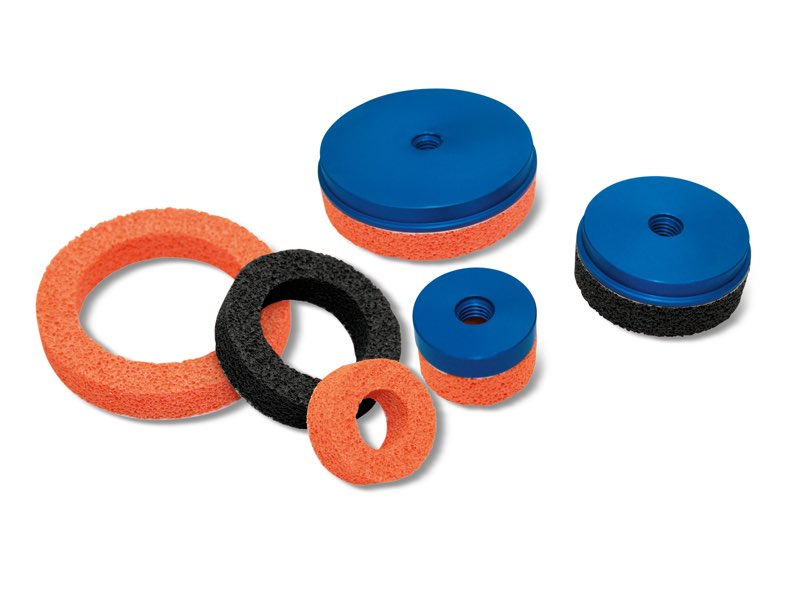

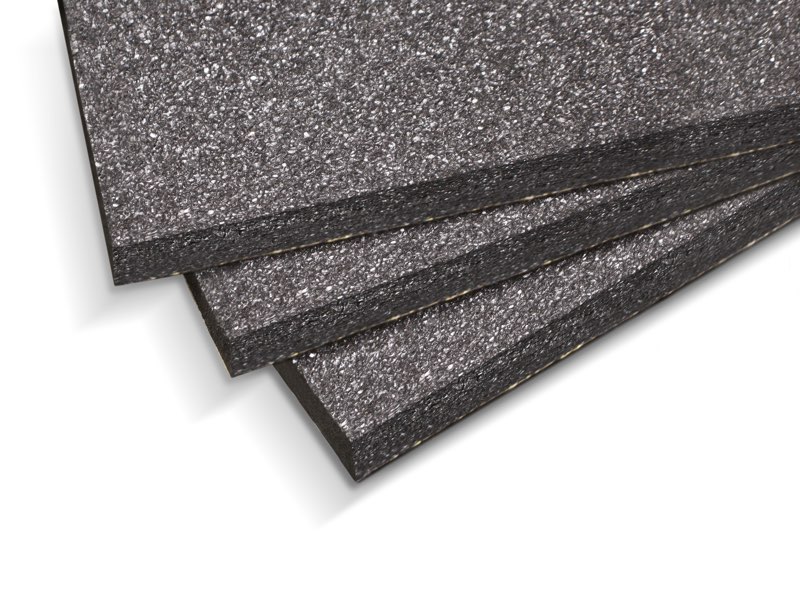

Runde flache sauggreifer aus moosgummi mit zugehörigen halterungen

Runde flache sauggreifer aus moosgummi mit zugehörigen halterungen

Die Sauggreifer aus Moosgummi bestehen aus einer speziellen Mischung namens „GERANIO“, die eine Dichte aufweist, die es ihnen ermöglicht, auch auf unregelmäßigen und sehr rauen Oberflächen zu greifen und ihre Elastizität auch nach unzähligen Arbeitszyklen zu erhalten. Um eine schnelle Befestigung an den jeweiligen Halterungen zu ermöglichen, haben die Moosgummi-Sauggreifer eine selbstklebende Seite.
Diese Sauger-Serie wurde für die Handhabung von Lasten mit rauen oder sehr rauen Oberflächen (gesägter, gestockter oder geflammter Marmor, geprägtes, rutschfestes oder gewelltes Blech, gestreiftes Plexiglas, Zementrohprodukte, Gartenfliesen mit Oberflächenkorn usw.) und in allen Fällen entwickelt, in denen der Einsatz von herkömmlichen Sauggreifern nicht möglich ist.
Bei geölten Griffflächen empfehlen wir die Verwendung von Neoprenschaumgummi NF. Die Arbeitstemperaturwerte liegen zwischen -40 °C und +80 °C für den Moosgummi GERANIO OF und zwischen -20 °C und +80 °C für den Neoprengummi NF.
Ihre Halterungen bestehen aus eloxiertem Aluminium und verfügen alle über eine zentrale Gewindebohrung, um sie an der Maschine befestigen zu können; für größere Halterungen gibt es jedoch auch eine seitliche Gewindebohrung zum Anschluss an das Vakuum.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen selbstklebenden Moosgummi-Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 0842151/4 086415 0864151/4 089215 0892153/8 0112715 0118015 0122015 0008107 000858 0812715 0818015 0122010OF 0122010NF 000837 0822010OF 0822010NF

Bild zoomen
Anfang der Seite untergehen

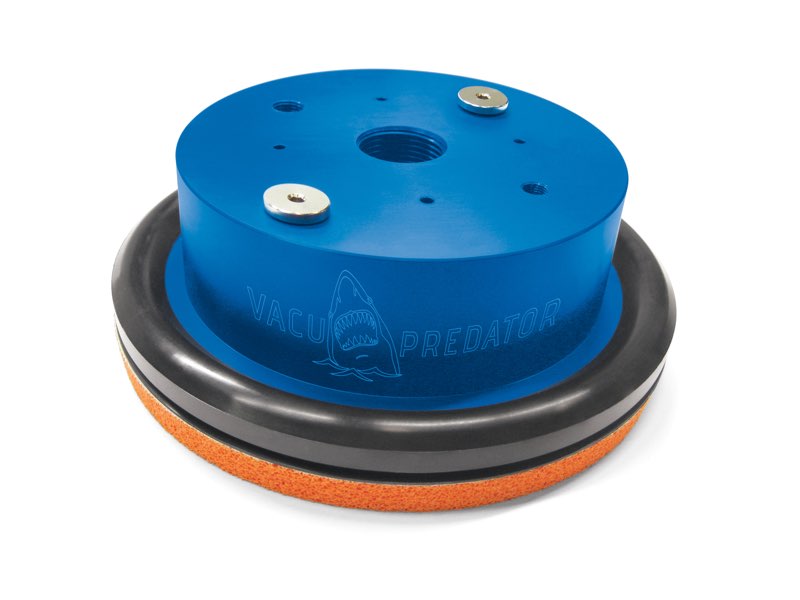

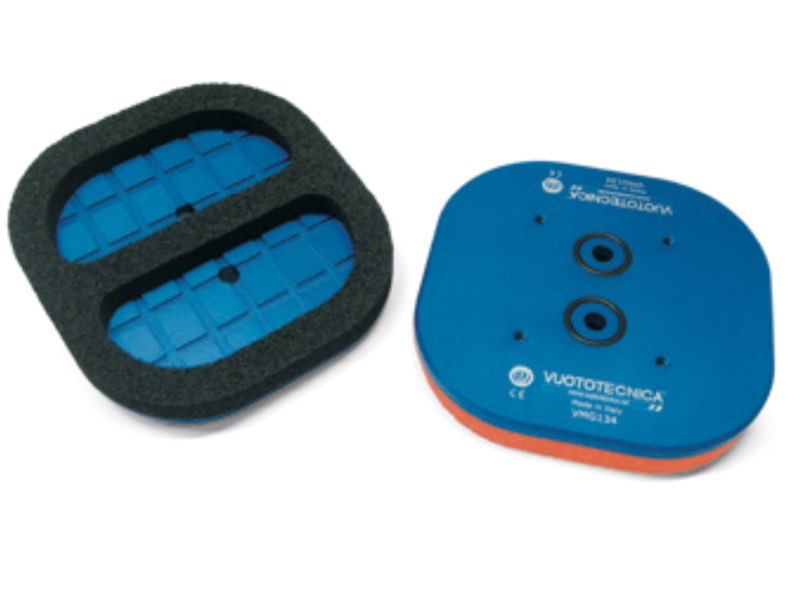

Vacupredator-sauggreifer zum greifen von umschlägen, verpackungen und flexiblen behältern

Vacupredator-sauggreifer zum greifen von umschlägen, verpackungen und flexiblen behältern

Um das Greifen von Umschlägen, Verpackungen und flexiblen Behältern aus Papier oder Kunststoff mit Pulvern, Granulaten, losen Produkten oder Flüssigkeiten zu ermöglichen, wurden diese neuen Sauggreifer entwickelt und hergestellt, die selbst schwierigste und unregelmäßige Verpackungen sicher greifen können.
Hergestellt aus eloxiertem Aluminium, sind sie mit einer innen geschlitzten Platte ausgestattet, damit sich der flexible Behälter perfekt an den Sauggreifer anpassen kann, und mit einer speziellen schwammigen Gummidichtung, die nach den unvermeidlichen Falten, die sich während der Greifphase am flexiblen Behälter bilden, Vakuumverluste am Umfang verhindert.
Sie eignen sich besonders zum Greifen von Flowpacks, flexiblen Behältern für Infusionen, Beuteln mit Süßwaren oder ähnlichem, Beuteln mit Kunststoffgranulat, Zement, Zucker oder Mehl, usw.
Ihre Hubkraft wurde unter Berücksichtigung eines minimalen Vakuumniveaus von -75 KPa, der gesamten in der Dichtung eingeschlossenen Oberfläche und eines Sicherheitskoeffizienten von 3 berechnet.
Produktcodes: VP12OF VP12SB VP12NF VP22OF VP22SB VP22NF VP0612OF VP0612SB VP0612NF VP0912OF VP0912SB VP0912NF VP0921OF VP0921SB VP0921NF VP1520OF VP1520SB VP1520NF VP2030OF VP2030SB VP2030NF VP3040OF VP3040SB VP3040NF

Bild zoomen
Anfang der Seite untergehen
Runde flache sauggreifer mit vulkanisierter halterung, zum einspannen von glas und marmor

Runde flache sauggreifer mit vulkanisierter halterung, zum einspannen von glas und marmor

Die Anforderung der Hersteller von Glas- und Marmorbearbeitungszentren nach immer präziseren und sichereren Spannsystemen hat uns veranlasst, diese neue Sauggreifer-Serie zu entwickeln.
Auf einem Stahlträger vulkanisiert, haben sie eine zentrale Bohrung, um Platz für den Vakuumanschluss oder für ein Ventil mit Kugelverschluss zu schaffen, und 3÷4 Löcher, verteilt auf einen Innenumfang, für das Einlegen von Sechskantschrauben, die für ihre Befestigung geeignet sind.
Die extreme Flexibilität der Lippe ermöglicht eine einfache Anpassung an die zu haltenden Platten, ohne die Gefahr von Verformungen oder Brüchen, selbst bei dünnsten Platten. Die besondere Beschaffenheit der inneren Stützfläche der Sauggreifer gewährleistet einen hohen Reibungskoeffizienten mit der Greiffläche und insbesondere dank der einfachen Wasserableitung einen bemerkenswerten Griff auf nassen Glas- oder Marmorplatten, der einen festen und sicheren Griff garantiert. Sie zeichnen sich zudem durch eine hohe Präzision ihrer Dicke aus, deren Nennhöhe innerhalb einer Toleranz von nur fünf Hundertstel Millimetern liegt.
Sie werden normalerweise mit ölbeständigem Gummi A hergestellt, aber auf Anfrage und für Mindestmengen, die bei der Bestellung festzulegen sind, können sie auch in anderen Mischungen geliefert werden, die auf Seite 31 aufgeführt sind.
Produktcodes: 086511A 088511A 0815011A

1.29
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runde flache sauggreifer mit vulkanisierter halterung

Runde flache sauggreifer mit vulkanisierter halterung

Diese Sauggreifer-Serie wurde für das Heben und Handhaben großer Lasten, sowohl horizontal als auch vertikal, entwickelt. Auf einem Stahlträger vulkanisiert, verfügen sie über eine zentrale Gewindebohrung zur Befestigung an der Maschine und eine seitliche Bohrung für den Vakuumanschluss.
Sie haben eine labyrinthförmige Auflagefläche aus dem gleichen Material wie des Sauggreifers, so dass Glas und Marmor auch in dünnen, zerbrechlichen Platten gegriffen werden können, ohne dass es zu einer Biegung im Griffbereich kommt. Die Form der Lippe und die Wahl der verschiedenen Mischungen, mit denen sie hergestellt werden, ermöglichen den Griff auf unregelmäßigen und welligen Oberflächen.
Die Baureihe 08 .. 40 verfügt zusätzlich zu den oben beschriebenen Eigenschaften über eine innere vertikale Lippe, die es ihnen ermöglicht, auch auf besonders rauen Oberflächen wie geprägten oder gewellten Blechen, gesägtem Marmor und Granit, rauen Holzplatten, vorgefertigtem Beton, usw. zu greifen.
Produktcodes: 0811015M8 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040

1.30
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runde flache sauggreifer mit vulkanisierter halterung

Runde flache sauggreifer mit vulkanisierter halterung

Dieser Sauggreifer wird für die horizontale und vertikale Handhabung von sehr hohen Lasten empfohlen.
Auf einem Stahlträger vulkanisiert, weist er eine labyrinthförmige Auflagefläche auf, die aus der gleichen Verbindung wie der Sauggreifer besteht.
Vier Stahlstifte werden mit vier selbstsichernden Muttern, die den Sauggreifer an der Maschine führen und fixieren, und einer Gewindehülse zum Anschluss des Vakuums am Träger befestigt.
Der Sauggreifer ist ebenfalls mit vier Federn ausgestattet, um den Aufprall desselben mit der zu hebenden Last abzufedern. Dieser Sauggreifer ist auch in drei Standardausführungen erhältlich.
Produktcode: 0836010

1.31
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Kreisförmige sauggreifer mit zugehörigen halterungen

Kreisförmige sauggreifer mit zugehörigen halterungen

Die kreisförmigen Sauggreifer, die aus der Notwendigkeit entwickelt wurden, Objekte mit einer zentralen Bohrung aufzunehmen, erfüllen diese Anforderung vollständig.
Ihre besonders dünne Lippe kann auch sehr raue Oberflächen wie Schleifscheiben greifen.
Natürlich eignen sie sich auch zum Greifen von CDs, gebohrten Scheiben, Zahnrädern, Riemenscheiben und ähnlichen Gegenständen.
Die Halterungen sind aus eloxiertem Aluminium gefertigt und mit einer zentralen Gewindebohrung für die Ansaugung und die Befestigung an der Maschine versehen.
Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen.
Um ein Höchstmaß an Flexibilität zu gewährleisten, sind die Sauggreifer für Schleifscheiben aus Naturkautschuk N und die für CDs aus geeignetem Silikon S gefertigt; auf Wunsch und bei Mindestmengen auch aus den anderen auf Seite 31 aufgeführten Mischungen.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N

Bild zoomen
Anfang der Seite untergehen
Rechteckige flache sauggreifer mit zugehörigen halterungen

Rechteckige flache sauggreifer mit zugehörigen halterungen

Diese Sauggreifer-Serie eignet sich besonders für die Herstellung von Arbeitsplatten zum Einspannen von Platten aus Holz, Marmor, Granit, Keramik, Glas und ähnlichen Materialien. Natürlich können sie auch für die Handhabung der gleichen Materialien eingesetzt werden.
Die Form ihrer Lippe, niedrig und vertikal, ermöglicht einen festen Halt auf der Oberfläche der zu handhabenden oder einzuspannenden Last, eliminiert Schwingungen und reduziert erheblich das darin enthaltene Luftvolumen und ermöglicht ein schnelleres Greifen und Lösen.
Sie sind normalerweise in drei Standard-Mischungen erhältlich, aber auf Anfrage und für gewisse Mindestbestellmengen sind auch Spezialmischungen möglich, die auf Seite 31 aufgeführt sind. Sie können, ohne Verwendung von Klebstoffen, auf einem speziellen eloxierten Aluminiumträger kalt montiert werden, der mit einer zentralen Gewindebohrung ausgestattet ist, um seine Befestigung an der Maschine zu ermöglichen. Die größeren Halterungen sind auch mit zwei Gewindelöchern versehen, die gleich weit von der Mitte entfernt sind, um das mögliche Einsetzen von Führungsstiften gegen Verdrehen zu ermöglichen. Der Austausch der Sauggreifer ist denkbar einfach: Als Ersatzteil genügt es, den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 014075 0112090 0115065A 0115075 000831 000834 0008144 000859 084075 0812090 0815065A 0815075 0130080 01300150 0008116 0008117 0830080 08300150

Bild zoomen
Anfang der Seite untergehen
Rechteckige flache sauggreifer mit rutschfester halterung

Rechteckige flache sauggreifer mit rutschfester halterung

Neben den technischen und mechanischen Eigenschaften der oben beschriebenen Sauggreifer verfügen diese über eine mit einer speziellen rutschfesten Kunststoffmatte überzogene Auflage, die sich besonders zum Spannen von Glas und glattem Marmor eignet.
Ein in die Saugöffnung integrierter Edelstahlgewebefilter und eine Dichtung oder ein Dichtring am Boden der Halterung runden die Besonderheiten dieser Sauggreifer ab.
Je nach Größe sind zwei oder vier TCCE-Schraubensitze zur Befestigung an der Arbeitsplatte vorgesehen.
Produktcodes: 014075 0008184 084075M1 0112090 0115075 0008256 0008257 0812090M1 0815075M1

Bild zoomen
Anfang der Seite untergehen

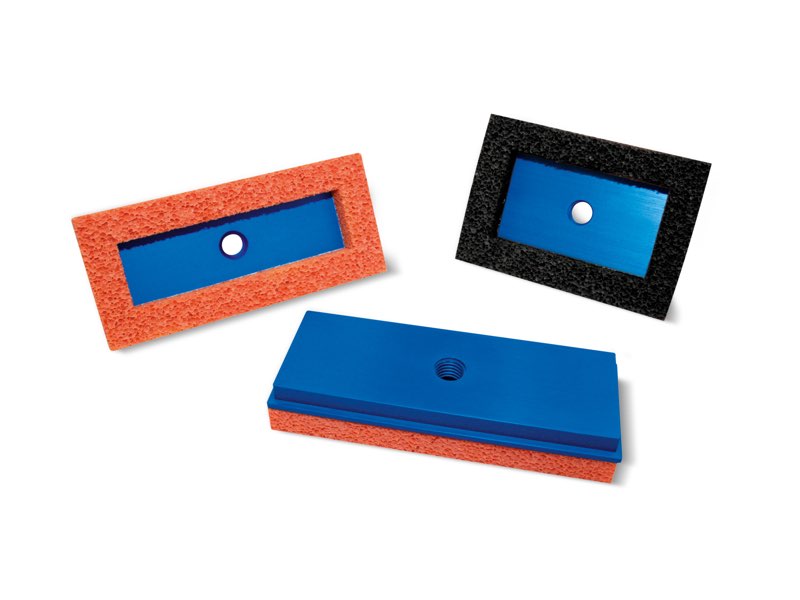

Rechteckige flache sauggreifer aus moosgummi mit zugehörigen halterungen

Rechteckige flache sauggreifer aus moosgummi mit zugehörigen halterungen

Die Sauggreifer aus Moosgummi bestehen aus einer speziellen Mischung namens „GERANIO“ OF, die eine Dichte aufweist, die es ihnen ermöglicht, auch auf unregelmäßigen und sehr rauen Oberflächen zu greifen und ihre Elastizität auch nach unzähligen Arbeitszyklen zu erhalten. Um eine schnelle Befestigung an den jeweiligen Halterungen zu ermöglichen, haben die Moosgummi-Sauggreifer eine selbstklebende Seite. Diese Sauger-Serie wurde für die Handhabung von Lasten mit rauen oder sehr rauen Oberflächen (gesägter, gestockter oder geflammter Marmor, geprägtes, rutschfestes oder gewelltes Blech, gestreiftes Plexiglas, Zementrohprodukte, Gartenfliesen mit Oberflächenkorn usw.) und in allen Fällen entwickelt, in denen der Einsatz von herkömmlichen Sauggreifern nicht möglich ist.
Bei geölten Griffflächen empfehlen wir die Verwendung von Neoprenschaumgummi NF. Die Arbeitstemperaturwerte liegen zwischen -40 °C und +80 °C für den Moosgummi ARANCIO OF und zwischen -20 °C und +80 °C für den Neoprengummi NF. Ihre Halterungen bestehen aus eloxiertem Aluminium und verfügen alle über eine zentrale Gewindebohrung, um sie an der Maschine befestigen zu können; die größeren hingegen haben zwei gleich weit von der Mitte entfernte Gewindebohrungen für die mögliche Aufnahme von Verdrehsicherungsstiften.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen selbstklebenden Moosgummi-Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 0110775 0113550 0113560 000834 0008144 000859 0810775 0813550 0813560 0129068 01290140 0008116 0008117 0829068 08290140

Bild zoomen
Anfang der Seite untergehen
Rechteckige flache sauggreifer mit vulkanisierter halterung, zum einspannen von glas und marmor

Rechteckige flache sauggreifer mit vulkanisierter halterung, zum einspannen von glas und marmor

Die Anforderung der Hersteller von Glas- und Marmorbearbeitungszentren nach immer präziseren und sichereren Spannsystemen hat uns veranlasst, diese neue Sauggreifer-Serie zu entwickeln.
Auf einem Stahlträger vulkanisiert, haben sie eine zentrale Bohrung, um Platz für den Vakuumanschluss oder für ein Ventil mit Kugelverschluss zu schaffen, und 2 Löcher, für das Einlegen von Sechskantschrauben, die für ihre Befestigung geeignet sind.
Die extreme Flexibilität der Lippe ermöglicht eine einfache Anpassung an die zu haltenden Platten, ohne die Gefahr von Verformungen oder Brüchen, selbst bei dünnsten Platten. Die besondere Beschaffenheit der inneren Stützfläche der Sauggreifer gewährleistet einen hohen Reibungskoeffizienten mit der Greiffläche und insbesondere dank der einfachen Wasserableitung einen bemerkenswerten Griff auf nassen Glas- oder Marmorplatten, der einen festen und sicheren Griff garantiert. Sie zeichnen sich zudem durch eine hohe Präzision ihrer Dicke aus, deren Nennhöhe innerhalb einer Toleranz von nur fünf Hundertstel Millimetern liegt.
Sie sind normalerweise in drei Standard-Mischungen erhältlich, aber auf Anfrage und für gewisse Mindestbestellmengen sind auch Spezialmischungen möglich, die auf Seite 31 aufgeführt sind.
Produktcodes: 085075A

1.41
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Elliptische flache sauggreifer mit zugehörigen halterungen

Elliptische flache sauggreifer mit zugehörigen halterungen

Elliptische Sauggreifer, die in die Arbeitsplatten der Formmaschinen eingebettet sind, haben die Funktion, eine Seite des Kartons während des Formens zu halten, was mit Hilfe von herkömmlichen Sauggreifer geschieht, die auf der gegenüberliegenden Seite gegriffen werden.
Stattdessen auf ihre Halterung montiert, können sie für die Handhabung von Kartons, Kunststoffgegenständen oder allem anderen mit begrenzten Griffflächen verwendet werden.
Ihre Halterungen aus Aluminium und eloxiert haben eine zentrale Gewindebohrung zur Befestigung an der Maschine; sie werden durch eine vernickelte Messingplatte zur Aufnahme des Sauggreifers in seinem Sitz und durch eine oder zwei Edelstahlschrauben zur Befestigung integriert.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 011220 000870 081220 011230 011240 011250 000871 000875 000876 000898 000899 0008100 0008102 081230 081240 081250 000897 0008103

Bild zoomen
Anfang der Seite untergehen
Elliptische flache und faltenbalgsauggreifer mit zugehörigen halterungen

Elliptische flache und faltenbalgsauggreifer mit zugehörigen halterungen

Umfassendes Angebot an flachen, elliptisch geformten Sauggreifern, die normalerweise zum Greifen, zum Handling und zur Befestigung von Etuis und Kartons, Holzleisten, kleinen Keramikfliesen, Ziegeln, Metallprofilen, Blechen und allen anderen Objekten, die lange und schmale zu greifende Oberflächen aufweisen, verwendet werden.
Elliptische Balgsauggreifer hingegen haben zwar die dieselbe Funktion wie die oben genannten flachen Sauggreifer, können sich jedoch der Greiffläche anpassen, selbst wenn diese nicht genau rechtwinklig zur Achse des Sauggreifers steht. Etwaige Unebenheiten der zu hebenden Lasten werden dadurch ausgeglichen. Sie sind normalerweise in drei Standard-Mischungen erhältlich, aber auf Anfrage und für gewisse Mindestbestellmengen sind auch Spezialmischungen möglich, die auf Seite 31 aufgeführt sind.
Beide Artikel sind mit oder ohne Montagehalterung am Automatismus erhältlich; auf Anfrage sind spezielle verdrehsichere Sauggreiferträger erhältlich, die beim Gebrauch ihre Drehung verhindern.
Produktcodes: VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR 0008344 0008346 0008404 0008402 VOP0824 VOP1030 VOP1236 VOP1545 VOP2060 VOP2575 VOP2885 VOP35100 0008343 0008345 0008405 0008403 VOP0824F VOP1030F VOP1236F VOP1545F VOP2060F VOP2575F VOP2885F VOP35100F VOS0825 VOS1545 VOS2575 VOS0825M VOS1545M VOS2575M VOS0825F VOS1545F VOS2575F

Bild zoomen
Anfang der Seite untergehen
Elliptische sauggreifer mit vulkanisierter halterung

Elliptische sauggreifer mit vulkanisierter halterung

Die auf dieser Seite abgebildeten Sauggreifer wurden entwickelt, um Röntgenplatten und Filme im Krankenhaus im Allgemeinen, die sehr elektrostatisch aufgeladen sind, aufzunehmen und zu durchsuchen.
Ihre Form ermöglicht es, ein Platte nach dem anderen aufzunehmen, ohne die Grifffläche zu verformen oder zu zerknittern und ohne Spuren oder Markierungen zu hinterlassen, dank der speziellen Zusammensetzung, mit der sie hergestellt werden.
Die Aluminiumhalterungen sind auf die Sauggreifer aufvulkanisiert; einer hat ein glattes Loch, um den Sauggreifer mit einer Innensechskantschraube an der Maschine zu befestigen, und einer hat ein Gewinde Eine seitliche Nut in der Halterung verhindert, dass sich der Sauggreifer dreht.
Diese Sauggreifer werden auch zum Greifen und Ziehen von Magnetlaminaten, Kunststofflaminaten, dünnen Gummiplatten, kunststoffbeschichteten Karten usw. empfohlen.
Produktcodes: 083252A 083299A

1.48
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Konkave sauggreifer mit vulkanisierter halterung

Konkave sauggreifer mit vulkanisierter halterung

Die hier abgebildeten Sauggreifer wurden für die Aufnahme und die Bewegung von zylindrischen Gegenständen wie Rohre, Flaschen, Rundprofile usw. entwickelt.
Die Halterung aus Aluminium ist auf den Sauggreifer aufvulkanisiert und mit einem Gewindemittelloch zur Befestigung mit der Automatik sowie mit einem Seitenloch für den den Einsatz eines Führungsstifts als Drehungsbegrenzer versehen.
Auch sie sind in drei Standardmischungen in ölfestem Gumm A, Naturkautschuk B und Silikon S lieferbar.
Produktcodes: 083060 084090 085090

1.49
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

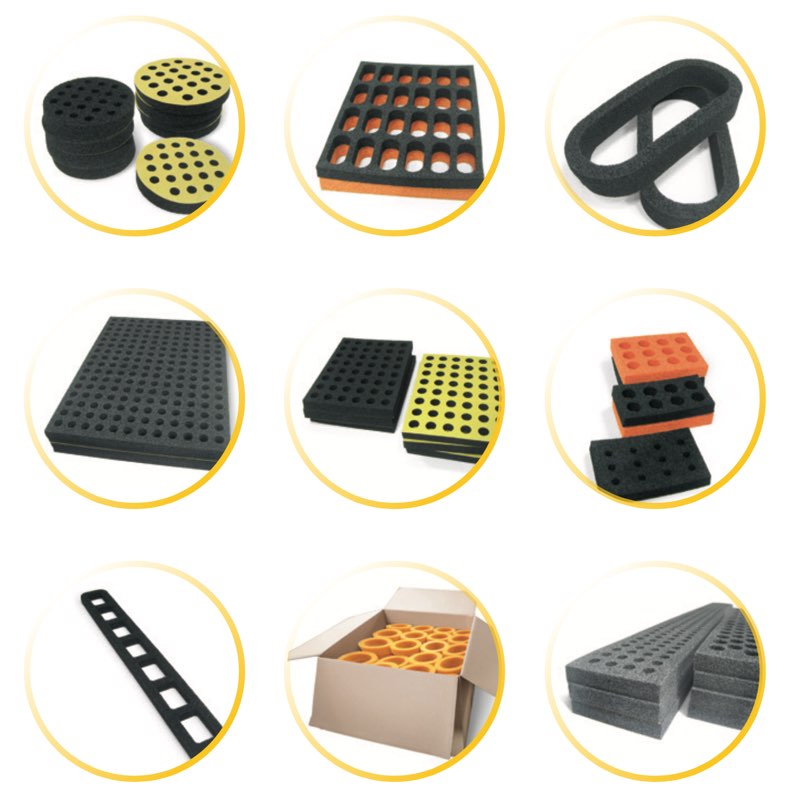

Platten und streifen aus moosgummi

Platten und streifen aus moosgummi

Der gleiche Moosgummi, der für die Herstellung unserer Sauggreifer verwendet wird, kann in Platten oder Streifen in den in der Tabelle aufgeführten Abmessungen geliefert werden.
Um eine einfache und schnelle Befestigung am Metallträger zu ermöglichen, haben sowohl die Platten als auch die Streifen aus OF-Moosgummi eine selbstklebende Seite.
Mit den Platten und Streifen ist es möglich, Sauggreifer in den unterschiedlichsten Formen herzustellen und Lasten mit rauen oder sehr rauen Oberflächen zu handhaben. Auf Anfrage und zur Festlegung von Mindestmengen in der Bestellung können sie in verschiedenen Größen und Dichten geliefert werden.
Die Temperaturwerte, innerhalb derer der Moosgummi arbeiten kann, reichen von -40 °C bis +80 °C. Sehr gute Druck- und Bruchfestigkeit, mit einer Dehnung von bis zu 350%. Schlechte Beständigkeit gegen Öle, Ozon und Flammen.
Hinweis: OF Moosgummi wird aus der Expansion eines Naturkautschuks gewonnen, der durch eine chemisch-thermische Behandlung dem Austritt ausgesetzt ist.
Die Oberflächenporosität kann daher bei gleicher Dichte variieren, ohne die Wirksamkeit zu beeinträchtigen.
Produktcodes: LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF SGS1010OF SGS1510OF SGS2010OF SGS2015OF

1.50
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Platten aus extraweichem moosgummi SB

Platten aus extraweichem moosgummi SB

Speziell für die Realisierung der Griffflächen von OCTOPUS-Systemen entwickelt, ist dieser Moosgummi schwarz, mit offenzelliger Struktur aus EPDM-Gummi. Um eine einfache und schnelle Befestigung am Metallträger zu ermöglichen, haben die extra weichen Moosgummiplatten SB eine selbstklebende Seite. Der Temperaturbereich liegt zwischen - 40 °C und + 130 °C. Es hat eine ausgezeichnete Beständigkeit gegen Hitze, Witterungseinflüsse, niedrige Temperaturen und Alterung. Die geringe Dichte dieses Moosgummis und seine extreme Weichheit ermöglichen es den Griffflächen, sich an jede Art von Oberfläche anzupassen.
Produktcodes: LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB

1.51
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Platten aus neopren-moosgummi NF

Platten aus neopren-moosgummi NF

Diese Art von Moosgummi aus Neopren ist schwarz gefärbt, hat eine geschlossene Zellstruktur, die es ihm ermöglicht, eine höhere Druckfestigkeit zu bieten, jedoch zu Lasten einer geringeren Elastizität und mit der Tendenz zur Verformung mit der Zeit.
Um eine einfache und schnelle Befestigung am Metallträger zu ermöglichen, haben die extra weichen Neoprenmoosgummi SB eine selbstklebende Seite. Hervorragende Beständigkeit gegen Erdölprodukte, Sonnenlicht, Witterung und Ozon. Nicht für den Einsatz in Lebensmitteln empfohlen.
Diese Art von Moosgummi ermöglicht es, Sauggreifer zum Greifen von Lasten mit rauen oder sehr rauen Oberflächen herzustellen, die im Freien arbeiten und mit atmosphärischen Einflüssen in Berührung kommen.
Die Temperaturwerte, innerhalb derer der Gummi arbeiten kann, reichen von -40 °C bis +100 °C.
Produktcodes: LGS10NF LGS15NF LGS20NF LGS30NF LGS40NF

1.51
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

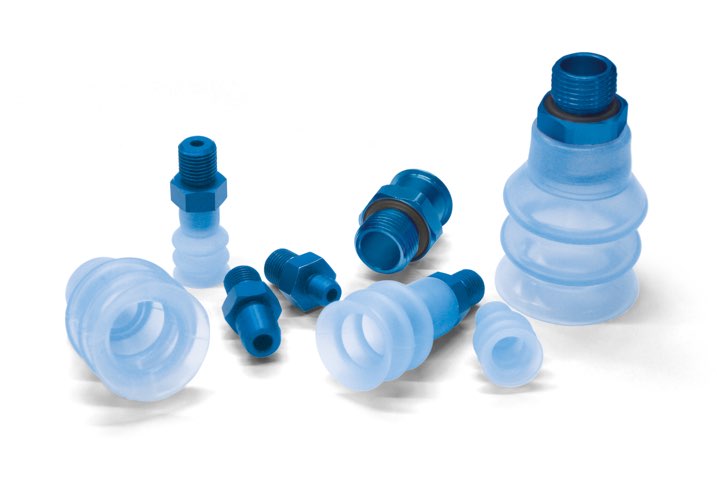

Faltenbalgsauggreifer mit zugehörigen halterungen, für das greifen von flow pack-verpackungen

Faltenbalgsauggreifer mit zugehörigen halterungen, für das greifen von flow pack-verpackungen

Durch ihre besondere Bauweise und flexiblen Einsatz sind die auf dieser Seite abgebildeten und beschriebenen Faltenbalgsauggreifer speziell für den Einbau in automatische Maschinen mit hoher Produktivität in der Verpackungsbranche geeignet, um Flow-Pack-Verpackungen aufzugreifen und zu handhaben.
Die Sauggreifer sind in verschiedenen Zusammensetzungen verfügbar, darunter auch solche für den spezifischen Lebensmittelgebrauch.
Sie können auch kalt, ohne die Hilfe von Klebstoffen, auf ihre Halterung gesteckt werden.
Auf Anfrage und nach Festlegung von Mindestmengen bei der Bestellung können sie in den auf Seite 31 aufgeführten Spezialmischungen geliefert werden.
Produktcodes: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

1.52
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Faltenbalgsauggreifer mit zugehörigen halterungen ag und ig

Faltenbalgsauggreifer mit zugehörigen halterungen ag und ig

Die in dieser und der folgenden Seite dargestellten Faltenbalgsauggreifer sind speziell zum Greifen von Backwaren wie Keksen, Brot, Pizzen, Croissants usw. oder Papier- oder Plastiktüten mit Schokolade, Süßigkeiten, Nudeln, Mehlen, Pulvern usw. konzipiert.
Aufgrund ihrer hohen Flexibilität können sie auch zum Ausgleich von Planheitsfehlern oder zum Greifen von geneigten Oberflächen eingesetzt werden. Die Halterungen sind aus eloxiertem Aluminium gefertigt und mit einer zentralen Gewindebohrung für die Ansaugung und die Befestigung an der Maschine versehen.
Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 012023 013032 014042 015053 0008133 0008135 0008142 082023 083032 084042 085053 0008295 0008293 0008279 012023 013032 014042 015053 0008132 0008134 0008141 082023F 083032F 084042F 085053F 0008295 0008293 0008279

Bild zoomen
Anfang der Seite untergehen
Verstärkte faltenbalgsauggreifer mit zugehörigen halterungen ag und ig

Verstärkte faltenbalgsauggreifer mit zugehörigen halterungen ag und ig

Die besondere Form der Faltenbalgsauggreifer ermöglicht, dass sie bei Kontakt mit der Oberfläche der zu entnehmenden Last und bei Vorhandensein von Vakuum schnell zerknittern und die Last unabhängig von den Bewegungen der Maschine um einige Zentimeter anheben; diese schnelle Bewegung verhindert, dass die darunterliegende Last an der angehobenen Last befestigt bleibt.
Aus diesem Grund werden Faltenbalgsauggreifer in allen Fällen empfohlen, in denen es notwendig ist, Papier- und Pappeblätter, dünne Bleche, Holzpaneele, Glasscheiben usw. durchzublättern und zu handhaben.
Aufgrund ihrer hohen Flexibilität können sie auch zum Ausgleich von Planheitsfehlern oder zum Greifen von geneigten Oberflächen eingesetzt werden. Die Halterungen sind aus eloxiertem Aluminium gefertigt und mit einer zentralen Gewindebohrung für die Ansaugung und die Befestigung an der Maschine versehen. Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 012219 013426 014328 015335 0008133 0008135 0008142 0008132 0008134 0008141 082219 083426 084328 085335 082219F 083426F 084328F 085335F

Bild zoomen
Anfang der Seite untergehen
Verstärkter faltenbalgsauggreifer mit zugehörigen halterungen

Verstärkter faltenbalgsauggreifer mit zugehörigen halterungen

Die auf dieser Seite dargestellten Sauggreifer haben die gleichen Eigenschaften wie die auf den vorangegangenen Seiten beschriebenen Balgsaugnäpfe; sie zeichnen sich durch ihre größeren Abmessungen aus, die es ihnen ermöglichen, wesentlich höhere Lasten zu heben, und durch die Halterung, die anstelle eines Stiftes eine Scheibe aus ebenfalls eloxiertem Aluminium mit einem zentralen Gewindeloch zur Befestigung an der Maschine und bei den größeren durch ein Seitenloch zum Anschluss an das Vakuum ist. Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen.
Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 017542 0008126 0008143 087542 0875421/2 0111058 0115074 0008162 0008163 0811058 0815074

Bild zoomen
Anfang der Seite untergehen
Faltenbalgsauggreifer für glas mit zugehörigen halterungen

Faltenbalgsauggreifer für glas mit zugehörigen halterungen

Diese Serie von Sauggreifer wurde für das Greifen von vertikal gelagerten Glasscheiben entwickelt und hergestellt. Durch das Aufsetzen des Sauggreifers auf die Glasoberfläche und das Öffnen des Vakuums wird die Platte angezogen, positioniert sich orthogonal zum Boden und haftet perfekt auf der Innenfläche; danach kann sie mit maximaler Sicherheit in alle Richtungen bewegt werden.
Die Halterung besteht aus Aluminium mit einer zentralen Gewindebohrung, damit sie an der Maschine befestigt und mit dem Vakuum verbunden werden kann. Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen.
Produktcodes: 0115055 0121060 0008280 0008281 0008286 0008287 0815055 0821060 0815056 0821061

1.59
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

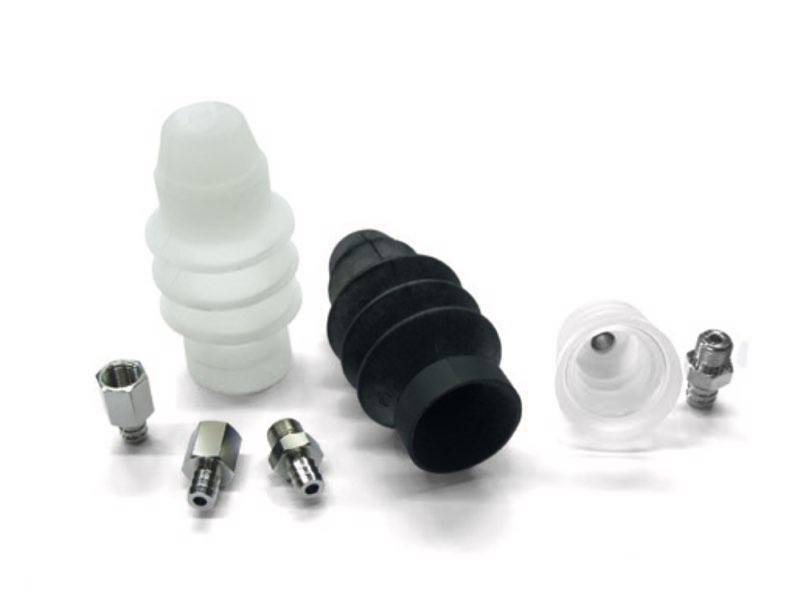

Sauggreifer mit zwei faltenbälgen für schwere verpackungen

Sauggreifer mit zwei faltenbälgen für schwere verpackungen

Speziell entwickelte Sauggreifer für das Greifen und Bewegen von besonders schweren Kartons und Verpackungen aus Pappe im Allgemeinen.
Die Lippe ist dick und robust, um plötzliche Risse und Beschleunigungen, wie sie für Roboterbewegungen typisch sind, aufzunehmen; der Doppelbalg ermöglicht eine bessere Anpassung an die Grifffläche, auch wenn diese nicht vollkommen orthogonal zur Achse des Sauggreifers ist, und eine größere Rückgewinnung der Unebenheiten der zu hebenden Last.
Die Halterungen sind aus eloxiertem Aluminium gefertigt und mit einer zentralen Gewindebohrung, IG oder AG, für die Ansaugung und die Befestigung an der Maschine versehen. Die Sauggreifer werden einfach kalt auf die Halterung gesteckt, ohne die Hilfe von Klebstoffen. Als Ersatzteil genügt es, nur den in der Tabelle angegebenen Sauggreifer in der gewünschten Mischung anzufordern.
Produktcodes: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2

Bild zoomen
Anfang der Seite untergehen
Faltenbalgsauggreifer mit vulkanisierter halterung

Faltenbalgsauggreifer mit vulkanisierter halterung

Die auf dieser Seite beschriebenen Sauggreifer sind im Gegensatz zu den oben beschriebenen auf einem hexagonalen Aluminiumträger mit Außen- oder Innengewindeanschluss, in dem sich ein M8-Gewindeloch befindet, zum möglichen Einsetzen eines Gewindestiftes mit kalibrierter Bohrung vulkanisiert (siehe Seite 1.131).
Das Hauptmerkmal von Faltenbalgsauggreifer ist, dass sie während der Greifphase schnell zerknittern und so die aufzunehmende Last unabhängig von den Bewegungen der Maschine um wenige Zentimeter anheben; diese schnelle Bewegung verhindert, dass die darunter liegende Last an der angehobenen Last befestigt bleibt.
Aufgrund dieser Eigenschaft eignen sie sich besonders zum Schälen und Entfernen von Dünnblechen, Glasscheiben, Span- oder Pressholzplatten, Kunststofflaminaten, etc.
Aufgrund ihrer hohen Flexibilität können sie auch zum Ausgleich von Planheitsfehlern oder zum Greifen von geneigten Oberflächen eingesetzt werden.
Diese Sauggreifer können auf Anfrage und nach Festlegung von Mindestmengen bei der Bestellung, in den auf Seite 31 aufgeführten Spezialmischungen geliefert werden.
Produktcodes: 084030 085030 086030 088530 084030M 085030M 086030M 088530M

1.64
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sauggreifer mit zwei faltenbälgen mit vulkanisierter halterung

Sauggreifer mit zwei faltenbälgen mit vulkanisierter halterung

Es handelt sich um die gleichen Sauggreifer wie auf der vorherigen Seite beschrieben, jedoch mit einem zusätzlichen Faltenbalg.
Die technischen Eigenschaften und die Verfügbarkeit sind gleich.
Produktcodes: 084060 085050 086050 086050M12 088550 088550M12 084060M 085050M 086050M 088550M

1.65
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Faltenbalgsauggreifer mit vulkanisierter halterung

Faltenbalgsauggreifer mit vulkanisierter halterung

Das Hauptmerkmal von Faltenbalgsauggreifer ist, dass sie während der Greifphase schnell zerknittern und so die aufzunehmende Last unabhängig von den Bewegungen der Maschine um wenige Zentimeter anheben; diese schnelle Bewegung verhindert, dass die darunter liegende Last an der angehobenen Last befestigt bleibt.
Aufgrund dieser Eigenschaft eignen sie sich besonders zum Schälen und Entfernen von Dünnblechen, Glasscheiben, Span- oder Pressholzplatten, Kunststofflaminaten, etc.
Aufgrund ihrer hohen Flexibilität können sie auch zum Ausgleich von Planheitsfehlern oder zum Greifen von geneigten Oberflächen eingesetzt werden. Diese Faltenbalgsauggreifer sind auf einem verzinkten Stahl- oder Aluminiumträger vulkanisiert, mit einer zentralen Gewindebohrung zur Befestigung an der Maschine und einer seitlichen Bohrung zum Anschluss oder Erfassen des Vakuumniveaus.
Auch diese Seire von Sauggreifern ist auch in drei Standardausführungen erhältlich.
Produktcodes: 0811030 0815030 0818030 0825030

1.66
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sonder-sauggreifer für die pharma-branche

Sonder-sauggreifer für die pharma-branche

Diese Sauggreifer werden für die Pharma-Branche konzipiert und hergestellt.
Sie werden zur Beförderung von Spritzen verwendet, die während der Beförderung mit Flüssigkeit
gefüllt und verschlossen werden; Dabei werden die internen Passagen der speziellen (nicht lieferbaren) Halterungen genutzt, in die sie eingesetzt werden. Wegen ihres spezifischen Gebrauchs werden
sie ausschließlich aus Silikonmischung in unterschiedlichen Härten gemäß FDA-Norm hergestellt.
Produktcodes: 011320S70SHFDA 011320SFDA 011420S70SHFDA 011720SFDA 011821S70SHFDA 012220S70SHFDA 012220SFDA 012720S70SHFDA 012720SFDA

1.66.1
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Sonder-sauggreifer mit zugehörigen halterungen

Sonder-sauggreifer mit zugehörigen halterungen

Die auf dieser und den folgenden Seiten abgebildeten Sauggreifer wurden studiert und realisiert, um die unzähligen Probleme des Griffs und der Manipulation zu lösen, die uns in über dreißig Jahren Tätigkeit vorgelegt wurden; sie unterscheiden sich von allen anderen Sauggreifern durch die Vielfalt ihrer Formgebung.
Sie eignen sich für die Aufnahme von CDs, Etiketten, Umschlägen, Pralinen, Keksen, Papier- oder Kunststoffblättern, Figuren, Kartons, Fliesen, Metall-Kleinteilen, Kunststoffgegenständen, usw. Die Halterungen aus vernickeltem Messing oder eloxiertem Aluminium sind mit einem zentralen Stift mit Außen- oder Innengewinde ausgestattet, der das Saugen und Befestigen am Bediener ermöglicht.
Die Sauggreifer können manuell, mit einfachem Druck und ohne Hilfe von Klebstoffen auf sie montiert werden. Sie sind normalerweise in drei Standard-Mischungen erhältlich, aber auf Anfrage und für gewisse Mindestbestellmengen sind auch Spezialmischungen möglich, die auf Seite 31 aufgeführt sind.
Auch diese Seire von Sauggreifern ist auch in drei Standardausführungen erhältlich.
Produktcodes: 010713 010807 011108 011409 011410 011415 011432 011504 011515 011626 011712 011812 011931 012004 012006S 012008 012011S 012012 012014N 012015 012024 012206 012224 012245 012299 012508 012512 012514N 082522 082527 012528 012610 012724 013024 013024L 013112 013230 013236 013512 014014 014018 014025 014070 014430 014818 015020 015418 016528 080713 080807 081108 081409 081409F 081410 081410F 081415 081415F 081432 081432F 081504 081515 081626 081712 081713 081812 081812F 081931 082004 082006 082008 082011 082012 082012F 082014 082014F 082015 082015F 082024 082024F 082206 082224 082245 082229 082508 082512 012514 082514 082528 082528F 082610 082724 083024 083024L 083112 083230 083236 083512 084014 084018 084024 084070 084430 084818 085020 085418 086528

Bild zoomen
Anfang der Seite untergehen
Sonder-faltenbalgsauggreifer mit zugehörigen halterungen

Sonder-faltenbalgsauggreifer mit zugehörigen halterungen

Die Faltenbalgsauggreifer haben die Eigenschaft, in Kontakt mit der zu entnehmenden Oberfläche und bei Vorhandensein von Vakuum zu knittern und erzeugen eine schnelle Hubbewegung, unabhängig von den Bewegungen der Maschine: Diese schnelle Bewegung verhindert, dass das Blech oder die darunter liegende Last an der angehobenen befestigt bleibt. Aufgrund ihrer hohen Flexibilität können sie auch zum Ausgleich von Planheitsfehlern oder zum Greifen von geneigten Oberflächen eingesetzt werden.
Die auf dieser und den folgenden Seiten dargestellten Sauggreifer sind das Ergebnis zahlreicher Lösungen, die unseren Kunden zur Lösung ihrer Probleme angeboten werden; sie wurden für das Greifen von Keksen, Figuren, Schiacciatine, Laminaten, Etiketten, kleinen Metall- und Kunststoffteilen, Pappe, Papier- und Plastiktüten, bröckeligen Produkten, Schokoladen- und Hühnereiern, Kunststofflaminaten usw. entwickelt.
Die Halterungen aus vernickeltem Messing oder eloxiertem Aluminium sind mit einem zentralen Stift mit Außen- oder Innengewinde ausgestattet, der das Saugen und Befestigen am Bediener ermöglicht.
Die Sauggreifer können manuell, mit einfachem Druck und ohne Hilfe von Klebstoffen auf sie montiert werden. Diese Sauggreifer sind in den Standardmischung lieferbar und können auf Anfrage und nach Festlegung von Mindestmengen bei der Bestellung, in den auf Seite 31 aufgeführten Spezialmischungen geliefert werden.
Produktcodes: 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A

Bild zoomen
Anfang der Seite untergehen
Sauggreiferhalterungen

Sauggreiferhalterungen

Die auf dieser Seite und in den folgenden Seiten dargestellten und beschriebenen Halterungen und Zubehörteile sind die gleichen wie auf den vorherigen Seiten neben den jeweiligen Sauggreifer; was der Kunde auf diesen Seiten in mehr finden kann, ist die Liste der Sauggreifer, für die jede Halterung geeignet ist. Speziell geformt, um perfekt am Innenprofil der Saugnäpfe zu haften, sind sie mit einem Axialstift mit Außen- oder Innengewinde ausgestattet, um das Saugen und Befestigen an der Maschine zu ermöglichen.
Die Sauggreifer können manuell, mit einfachem Druck und ohne Hilfe von Klebstoffen auf sie montiert werden.
Sie werden aus vernickeltem Messing, eloxiertem Aluminium und auf Wunsch mit Sonderwerkstoffen hergestellt.
Produktcodes: 000801 000802 000803 000804 000805 000806 000807 000808 000809 000810 000814 000815 000818 000819 000820 000821 000822 000824 000826 000828 000829 000831 000832 0008424 000833 000834 000835 000844 000846 000850 000858 000859 000860 000861 000862 000864 000865 000866 000867 000868 000870 000871 000872 000873 000875 000876 000881 000882 000883 000891 0008892 0008101 0008107 0008109 0008111 0008112 0008113 0008108 0008115 0008116 0008117 0008118 0008119 0008123 0008126 0008127 0008132 0008133 0008134 0008135 0008136 0008141 0008142 0008143 0008144 0008145 0008146 0008147 0008148 0008155 0008162 0008163 0008172 0008173 0008184 0008231 0008232 0008233 0008234 0008236 0008237 0008238 0008239 0008240 0008241 0008242 0008243 0008244 0008245 0008246 0008247 0008248 0008249 0008250 0008256 0008257 0008280 0008281 0008286 0008287 0008343 00082345 0008405 0008403 0008344 0008346 0008404 0008402 0008373 0008372 0008376 0008375 0008374 0008377 0008394 0008395 0008366 0008364 0008396 0008397 0008392 0008393

Bild zoomen
Anfang der Seite untergehen
Adapter gas – NPT

Adapter gas – NPT

Die Adapter sind ein praktisches Zubehör, das den Einsatz von NPT-Gewindeanschlüsse an Vakuumkomponenten wie Halterungen für Sauggreifer, Ventile und Magnetventile, Filter usw. mit Gasgewinde ermöglicht.
Produktcodes: 0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276

1.130
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Gewindestifte mit kalibriertem loch

Gewindestifte mit kalibriertem loch

Gewindestifte mit kalibrierter Loch haben die Funktion, den Saugabschnitt der Sauggreifer zu reduzieren und damit die Vakuumverluste bei Nichtgreifen des Sauggreifers zu reduzieren. Sie sind aus Messing gefertigt und können in alle Halterungen der für diese Anwendung vorgesehenen Sauggreifer eingesetzt werden.
Produktcodes: 0008122 0008121 0008120 0008164 0008165 0008176 0008334

1.131
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Adapter

Adapter

Dieses Standardzubehör bietet dem Anwender verschiedene Möglichkeiten der Montage der Sauggreifer. Die Adapter aus verzinktem Stahl oder Messing, die an den Standardhalterungen der Sauggreifer angeschraubt sind, können die Gewinde von Gas zu metrisch oder umgekehrt, von AG zu IG oder umgekehrt variieren, natürlich auch um den Gewindedurchmesser zu vergrößern oder zu verkleinern.
Produktcodes: 0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0008215 0008216 0008217 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

Bild zoomen
Anfang der Seite untergehen
Selbstverriegelnde sauggreifer mit zugentriegelung

Selbstverriegelnde sauggreifer mit zugentriegelung

Ihr Einsatz erfordert keinen Anschluss an eine Vakuumquelle, da der Gegenstand selbst die Luft beim Aufsetzen aus ihrem Inneren evakuiert; ein integriertes Rückschlagventil verhindert dann das Wiedereindringen und hält sie so im Vakuum.
Um das zurückgehaltene Teil zu entriegeln, heben Sie es einfach einige Millimeter an; dies öffnet das Rückschlagventil, das durch Einbringen von Luft in den Saugnapf den Luftdruck im Inneren und damit die Freigabe des Teils wiederherstellt.
Dadurch, dass eventuelle Verluste nicht wieder zurückgewonnen werden können, ist der Einsatz nur für Gegenstände zu empfehlen, die glatte und undurchlässige Oberflächen haben, wie Glas, polierte Bleche, geschliffener Marmor und Ähnliches. Sie eignen sich besonders für Glashaltewagen, zur Zuführung zu Robotersystemen.
Sie bestehen aus vernickeltem Messing und haben eine Führungsbuchse aus Stahl; auf Wunsch können sie auch in einer Verdrehsicherung angeboten werden.
Produktcodes: 085040 087540 0810040 0810050 175040 177540 1710040 1710050 086010 088510 176010 178510

Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschluss

Einbausauggreifer mit kugelverschluss

Die Eigenschaft dieser Sauggreifer ist, dass die Ansaugung und somit die Vakuumerzeugung nur dann erfolgt, wenn die zu haltende Last auf die Dichtungskugel wirkt des Verschlusses einwirkt.
Die Grifffläche wird bei dieser Ausführung durch eine O-Ring-Dichtung aus Silikon begrenzt, die auch die Abdichtung des Vakuums gewährleistet.
Speziell für Vakuum-Arbeitsplatten entwickelt, bestehen diese eingebauten Saugnäpfe vollständig aus eloxiertem Aluminium.
Produktcodes: 050110 050210 050310 050410 016515 056515 018515 0111010 0115010 058515 0511010 0515010

Bild zoomen
Anfang der Seite untergehen
Spezial-einbausauggreifer mit kugelverschluss

Spezial-einbausauggreifer mit kugelverschluss

Die Eigenart diese Sauggreifer ist, dass die Ansaugung und somit die Vakuumerzeugung nur dann erfolgt, wenn die zu haltende Last auf die Dichtungskugel wirkt des Verschlusses einwirkt.
Speziell für die Vakuumarbeitsplatten von Holzbearbeitungsmaschinen entwickelt, unterscheiden sie sich von den oben beschriebenen durch die Präzision ihrer zylindrischen Halterung, die gleichgerichtet ist, und durch den quadratischen Verschlussblock, mit dem sie ausgestattet sind, der die doppelte Funktion hat, die Drehung des Sauggreifers zu verhindern und die Verbindung zum Sauger zu ermöglichen.
Die kalt montierten Sauggreifer sind die in der Tabelle aufgeführten flachen in den verschiedenen Mischungen.
Die Halterung dieser Sauggreifer besteht aus eloxiertem Aluminium, während der Schließblock aus Messing besteht.
Produktcodes: 016515 056515M 056565 018515 0111010 058515M 0511010M 018515 0111010 058565 0511065

Bild zoomen
Anfang der Seite untergehen
Halterungen mit versenkbarem anschlagstift

Halterungen mit versenkbarem anschlagstift

Die Halterungen mit Rückmeldestift sind so konzipiert, dass eine schnelle Zentrierung der zu klemmenden Last mit den Sauggreifer auf die Ebene der Maschinen ermöglicht wird.
Der Anschlagbolzen, der an einem Kolben befestigt ist, wird durch ein Vakuum während der Phase der Rückführung und Dauerhaftigkeit in seinem Sitz und durch eine Edelstahlfeder zum Entweichen betätigt.
Die Befestigung dieser Halterugnen an der Arbeitsfläche ist mechanisch.
Der Anschlagstift ist aus Kunststoff, die Halterung dagegen ist aus eloxiertem Aluminium.
Standardmäßig sind sie mit einer Schnellkupplung für den Vakuumanschluss ausgestattet.
Produktcodes: 230110 230115 230210 230510

1.142
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

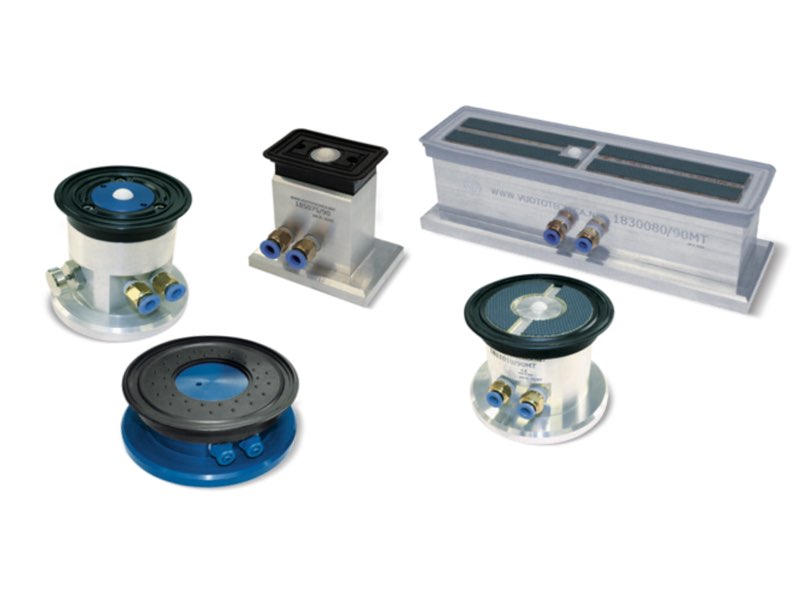

Runde sauggreifer mit selbstverriegelnder halterung

Runde sauggreifer mit selbstverriegelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig runder flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 018515 0111010 0115010 168515 1611010 1615010

1.143
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit selbstverriegelnder halterung

Rechteckige sauggreifer mit selbstverriegelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig rechteckiger flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 014075 0112090 0115075 164075 1612090 1615075

1.144
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschlussund selbstverriegelnder halterung

Einbausauggreifer mit kugelverschlussund selbstverriegelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig runder flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 018515 0111010 0115010 188515 1811010 1815010

1.145
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung

Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig rechteckiger flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 014075 0112090 0115075 184075 1812090 1815075

1.146
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Runde sauggreifer mit kugelverschlussund selbstverrigelnder halterung

Runde sauggreifer mit kugelverschlussund selbstverrigelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig runder flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Hinweis: Mit Code 28 statt 18 sind sie mit dem rechten Halter für die mechanische Befestigung erhältlich.
Produktcodes: 018515M 0111010M 0115010M 0125020 188515/90MT 1811010/90MT 1815010/90MT 1825020/90MT 288515/90MT 2811010/90MT 2815010/90MT 2825020/90MT

1.147
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung

Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig rechteckiger flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Hinweis: Mit Code 28 statt 18 sind sie mit dem rechten Halter für die mechanische Befestigung erhältlich.
Produktcodes: 014075 0112090 0115075 0130080 01300150 184075/90MT 1812090/90MT 1815075/90MT 1830080/90MT 18300150/90MT 284075/90MT 2812090/90MT 2815075/90MT 2830080/90MT 28300150/90MT

1.148
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschlussund hoher selbstverriegelnder halterung

Einbausauggreifer mit kugelverschlussund hoher selbstverriegelnder halterung

Auch diese Sauggreifer sind echte mobile Spannsysteme; sie unterscheiden sich von den zuvor beschriebenen durch ihre außergewöhnliche Höhe. Sie bestehen aus:
- Eine robuste und hohe Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig runder flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Hinweis: Mit Code 28 statt 18 sind sie mit dem rechten Halter für die mechanische Befestigung erhältlich.
Produktcodes: 0111010M 0115010M 0125020 1811010/160MT 1815010/160MT 1825020/160MT 2811010/160MT 2815010/160MT 2825020/160MT

1.149
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit kugelverschluss und hoher selbstverriegelnder halterung

Rechteckige sauggreifer mit kugelverschluss und hoher selbstverriegelnder halterung

Auch diese Sauggreifer sind echte mobile Spannsysteme; sie unterscheiden sich von den zuvor beschriebenen durch ihre außergewöhnliche Höhe. Sie bestehen aus:
- Eine robuste und hohe Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig rechteckiger flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Hinweis: Mit Code 28 statt 18 sind sie mit dem rechten Halter für die mechanische Befestigung erhältlich.
Produktcodes: 0112090 0115075 0130080 01300150 1812090/160MT 1815075/160MT 1830080/160MT 18300150/160MT 2812090/160MT 2815075/160MT 2830080/160MT 28300150/160MT

1.150
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschluss und selbstverriegelnder halterung, für glas

Einbausauggreifer mit kugelverschluss und selbstverriegelnder halterung, für glas

Die Anforderung der Hersteller von Glasbearbeitungszentren nach immer präziseren und sichereren Spannsystemen hat uns veranlasst, diese neue Sauggreifer-Serie zu entwickeln und herzustellen.
Neben der Greifsicherheit, die durch die spezielle Form des speziell entwickelten Sauggreifers gewährleistet wird, zeichnet er sich durch eine hohe Präzision in der Höhe aus, deren Nennhöhe innerhalb einer Toleranz von nur fünf Hundertstel Millimetern liegt. Sie bestehen aus:
- Eine robuste Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein runder Flacher Sauggreifer, der auf seinen Metallhalterung vulkanisiert und mit Schrauben auf der Oberseite der Halterung befestigt ist, um die zu haltende Last zu halten.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen der Halterung von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Produktcodes: 086511A 186511/90A

1.151
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung, für glas

Rechteckige sauggreifer mit kugelverschluss und selbstverriegelnder halterung, für glas

Die Anforderung der Hersteller von Glasbearbeitungszentren nach immer präziseren und sichereren Spannsystemen hat uns veranlasst, diese neue Sauggreifer-Serie zu entwickeln und herzustellen.
Neben der Greifsicherheit, die durch die spezielle Form des speziell entwickelten Sauggreifers gewährleistet wird, zeichnet er sich durch eine hohe Präzision in der Höhe aus, deren Nennhöhe innerhalb einer Toleranz von nur fünf Hundertstel Millimetern liegt. Sie bestehen aus:
- Eine robuste Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein rechteckiger flacher Sauggreifer, der auf seinen Metallhalterung vulkanisiert und mit Schrauben auf der Oberseite der Halterung befestigt ist, um die zu haltende Last zu halten.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen der Halterung von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Produktcodes: 085075A 185075/90A

1.152
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste für glas

Einbausauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste für glas

Die Anforderung der Hersteller von Glasbearbeitungszentren nach immer präziseren und sichereren Spannsystemen hat uns veranlasst, diese neue Sauggreifer-Serie zu entwickeln und herzustellen.
Neben der Greifsicherheit, die durch die spezielle Form des speziell entwickelten Sauggreifers gewährleistet wird, zeichnet er sich durch eine hohe Präzision in der Höhe aus, deren Nennhöhe innerhalb einer Toleranz von nur fünf Hundertstel Millimetern liegt. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein runder Flacher Sauggreifer, der auf seinen Metallhalterung vulkanisiert und mit Schrauben auf der Oberseite der Halterung befestigt ist, um die zu haltende Last zu halten.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Eine Entriegelungstaste gestattet die Positionierung der Halterung auch bei eingeschaltetem Vakuum
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen der Halterung von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Produktcodes: 088511A 218511/90A 0815011A 2115011/90A

Bild zoomen
Anfang der Seite untergehen
Einbausauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste

Einbausauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig runder flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Eine Entriegelungstaste gestattet die Positionierung der Halterung auch bei eingeschaltetem Vakuum
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 0111010M 0115010M 2111010 2115010

1.155
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Rechteckige sauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste

Rechteckige sauggreifer mit kugelverschluss, selbstverriegelnder halterung und entriegelungstaste

Diese Sauggreifer sind echte mobile Spannsysteme. Sie bestehen aus:
- Eine robuste, eloxierte Aluminiumhalterung mit einer großen Oberfläche an der Basis, die von einer Dichtung begrenzt wird, die dazu dient, ihn am Tisch zu befestigen.
- Ein standardmäßig rechteckiger flacher Sauggreifer, der kalt am oberen Teil der Halterung montiert ist, zur Aufnahme der zu haltenden Last.
- Ein Kugelverschluss, der die Eigenschaft hat, sich zu öffnen und so ein Vakuum im Saugnapf zu erzeugen, nur dann, wenn die zu haltende Last ihn aktiviert.
- Eine Entriegelungstaste gestattet die Positionierung der Halterung auch bei eingeschaltetem Vakuum.
- Zwei Schnellkupplungen für den Vakuumanschluss.
Das Abfangen des Vakuums zum Greifen und Lösen des Trägers von der Auflagefläche sowie zum Greifen und Lösen der Last kann mit Dreiwege-Vakuumventilen oder Magnetventilen erfolgen.
Alle Sauggreifer mit selbstverriegelnder Halterung dieser und der anderen Serie, mit der Greiffläche auf gleicher Höhe, können gleichzeitig verwendet werden, auch wenn sie von unterschiedlicher Art und Größe sind.
Produktcodes: 014075 214075PL 214075/84PL 214075PP 214075/84PP 0112090 0115075 2112090 2115075 2115075/84

Bild zoomen
Anfang der Seite untergehen
Sauggreifer, die auf dem Bernoulli-gesetz basieren

Sauggreifer, die auf dem Bernoulli-gesetz basieren

Nach Bernoulli's Theorem können wir Phänomene wie die Aufrechterhaltung eines Flugzeugflügels oder einer Lichtscheibe interpretieren, die vor dem Ende eines Rohres positioniert ist, aus dem die Luft schnell fließt.
Dieses letzte, scheinbar paradoxe Phänomen wird bei der Herstellung von Vakuum-Greifsystemen (Sauggreifern) genutzt, um sehr empfindliche Objekte wie Halbleiterplatten, Siliziumscheiben, Solarzellen, Edelmetallbleche, Folien und alles andere berührungslos zu manipulieren, was mit größter Sorgfalt behandelt werden muss.
Unsere Sauggreifer nach dem Bernoulli-Prinzip bestehen aus eloxiertem Aluminium mit der zentralen Kontrastscheibe aus Edelstahl.
Die antistatischen Silikonabstandhalter, die auf der Grifffläche der Sauggreifer angebracht sind, haben die Aufgabe, die Querbewegungen des zu greifenden Objekts zu verhindern.
Die Anschlüsse für die Druckluftversorgung können axial und radial sein und die Schnellkupplung für das Flexrohr ist im Lieferumfang enthalten.
Nicht benötigte Löcher werden mit Messing-Gewindestopfen verschlossen.
Für die Befestigung an der Maschine befinden sich 3 oder 4 Gewindebohrungen im hinteren Teil des Sauggreifers.
Produktcodes: BEC20 BEC30 BEC40 BEC60

Bild zoomen
Anfang der Seite untergehen
