Vakuumerzeuger und Pneumatische vakuumpumpsysteme

Menge der von den vakuumerzeugern angesaugten luft bei den verschiedenen vakuumgraden

Menge der von den vakuumerzeugern angesaugten luft bei den verschiedenen vakuumgraden

TABELLE ZUR MENGE DER VON DEN VAKUUMERZEUGERN ANGESAUGTEN LUFT BEI DEN VERSCHIEDENEN VAKUUMGRADEN

8.01
top next
Evakuierungszeiten dei vakuumerzeuger bei den verschiedenen vakuumgraden

Evakuierungszeiten dei vakuumerzeuger bei den verschiedenen vakuumgraden

TABELLE ZU DEN EVAKUIERUNGSZEITEN DER VAKUUMERZEUGER BEI DEN VERSCHIEDENEN VAKUUMGRADEN

8.02
top next
Empfohlene mindestinnendruchmesser für die schläuche der vakuumerzeuger

Empfohlene mindestinnendruchmesser für die schläuche der vakuumerzeuger

Die richtige Auswahl der Anschlüsse und der Querschnitte der Leitungen ist eine grundlegende Voraussetzung für das korrekte Funktionieren einer Vakuumanlage; richten Sie sich für die maximale Leistung der Vakuumerzeuger daher nach den Werten der untenstehenden Tabelle.

8.03
top next
Einstufiger vakuumerzeuger 15 01 10

Einstufiger vakuumerzeuger 15 01 10

Die richtige Auswahl der Anschlüsse und der Querschnitte der Leitungen ist eine grundlegende Voraussetzung für das korrekte Funktionieren einer Vakuumanlage; richten Sie sich für die maximale Leistung der Vakuumerzeuger daher nach den Werten der untenstehenden Tabelle.
Die Funktion des einstufigen Vakuumerzeugers basiert auf dem Venturiprinzip.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Versorgung mit Luft an P endet auch der Vakuumeffekt an U.
Die Vakuumerzeuger 15 01 10 und 15 03 10 werden im Allgemeinen für die Kontrolle von Sauggreifern, für das Aufnehmen und die Handhabung von nicht porösen Gegenständen und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: 150110

8.04
top next
Diagramme zum vakuumerzeuger 15 01 10

Diagramme zum vakuumerzeuger 15 01 10

150110

8.05
top next

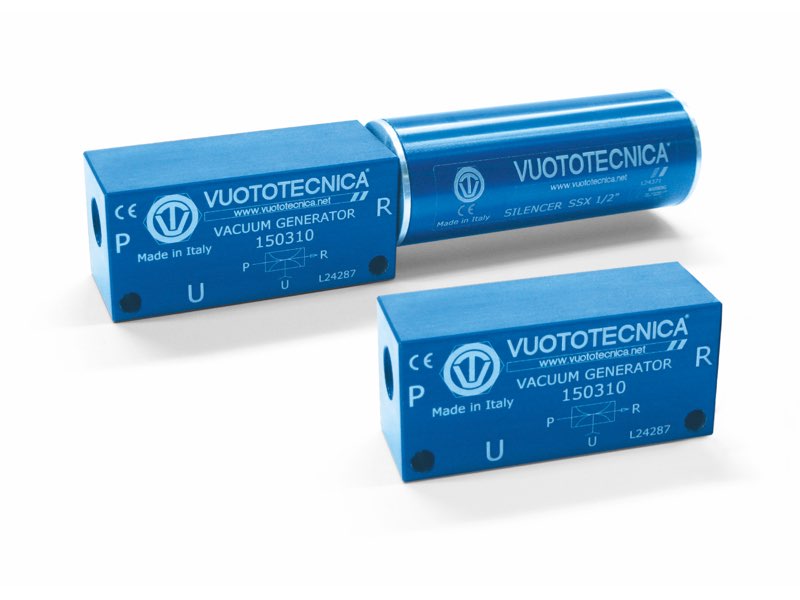

Einstufiger vakuumerzeuger 15 03 10

Einstufiger vakuumerzeuger 15 03 10

Die richtige Auswahl der Anschlüsse und der Querschnitte der Leitungen ist eine grundlegende Voraussetzung für das korrekte Funktionieren einer Vakuumanlage; richten Sie sich für die maximale Leistung der Vakuumerzeuger daher nach den Werten der untenstehenden Tabelle.
Die Funktion des einstufigen Vakuumerzeugers basiert auf dem Venturiprinzip.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Versorgung mit Luft an P endet auch der Vakuumeffekt an U.
Die Vakuumerzeuger 15 01 10 und 15 03 10 werden im Allgemeinen für die Kontrolle von Sauggreifern, für das Aufnehmen und die Handhabung von nicht porösen Gegenständen und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: 150310

8.06
top next
Diagramme zum vakuumerzeuger 15 03 10

Diagramme zum vakuumerzeuger 15 03 10

150310

8.07
top next
Einstufiger vakuumerzeuger abblasimpuls 15 02 10

Einstufiger vakuumerzeuger abblasimpuls 15 02 10

Auch die Funktion dieser einstufigen Vakuumerzeuger basiert auf dem Venturiprinzip.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen; gleichzeitig wird eine Kammer im Inneren des Vakuumerzeugers gespeist, die, bei Unterbrechung der Versorgung an P, die darin angesammelte Druckluft über den Anschluss U abbläst und stellt dabei an der Anwendung schnell den Umgebungsluftdruck wieder her.
Wenn an der Anwendung U zum Beispiel ein Sauggreifer angeschlossen ist, wird er sich mit diesem System viel schneller ablösen als mit den zuvor beschriebenen Vakuumerzeugern.
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: 150210

8.08
top next
Diagramme zum vakuumerzeuger 15 02 10

Diagramme zum vakuumerzeuger 15 02 10

150210

8.09
top next
Einstufiger vakuumerzeuger abblasimpuls 15 04 10

Einstufiger vakuumerzeuger abblasimpuls 15 04 10

Auch die Funktion dieser einstufigen Vakuumerzeuger basiert auf dem Venturiprinzip.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen; gleichzeitig wird eine Kammer im Inneren des Vakuumerzeugers gespeist, die, bei Unterbrechung der Versorgung an P, die darin angesammelte Druckluft über den Anschluss U abbläst und stellt dabei an der Anwendung schnell den Umgebungsluftdruck wieder her.
Wenn an der Anwendung U zum Beispiel ein Sauggreifer angeschlossen ist, wird er sich mit diesem System viel schneller ablösen als mit den zuvor beschriebenen Vakuumerzeugern.
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: 150410

8.10
top next
Diagramme zum vakuumerzeuger 15 04 10

Diagramme zum vakuumerzeuger 15 04 10

150410

8.11
top next
Einstufige Vakuumerzeuger 15 05 10 SX

Einstufige Vakuumerzeuger 15 05 10 SX

Die richtige Auswahl der Anschlüsse und der Querschnitte der Leitungen ist eine grundlegende Voraussetzung für das korrekte Funktionieren einer Vakuumanlage; richten Sie sich für die maximale Leistung der Vakuumerzeuger daher nach den Werten der untenstehenden Tabelle.
Die Funktion des einstufigen Vakuumerzeugers basiert auf dem Venturiprinzip.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Versorgung mit Luft an P endet auch der Vakuumeffekt an U.
Die Vakuumerzeuger 15 01 10 SX werden im Allgemeinen für die Kontrolle von Sauggreifern, für das Aufnehmen und die Handhabung von nicht porösen Gegenständen und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Dieses Modell wird mit einem Standard-SX-Schalldämpfer geliefert
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: 150510SX

8.11.1
top next
Diagramme zum einstufige vakuumerzeuger 15 05 10 SX

Diagramme zum einstufige vakuumerzeuger 15 05 10 SX

150510SX

8.11.2
top next
Einstufe Vakuumerzeuger mit Ablasimpuls FVG 3-5

Einstufe Vakuumerzeuger mit Ablasimpuls FVG 3-5

Diese Vakuumerzeuger wurden speziell für Anwendungen entwickelt, die bei denen einen Greifen/Loslassen mit extrem hohen Frequenzen erforderlich ist
• Maximaler Versorgungsdruck: 4 bar
• Erhältlich mit Durchflussmengen von 3 oder 5 m3/h
• Maximaler Vakuumgrad -85 KPa
• Ausschaltbarer Abblasimpuls
• Vollständig aus eloxiertem Aluminium gefertigt
• Maximale Leistung auch bei niedrigem Versorgungsdruck
• Niedriger Energieverbrauch
• Einfach zu installieren
• Geringes Gewicht
Produktcodes: FVG3 FVG5

8.11.3
top next
Einstufiger vakuumerzeuger “inline” pvp 1

Einstufiger vakuumerzeuger “inline” pvp 1

Auch die Vakuumerzeuger dieser neuen Serie funktionieren durch Nutzung des Venturiprinzips.
Die Charakteristik, die sie von den klassischen Vakuumerzeugern unterscheidet, sind zwei Anschlüsse für die Versorgungsluft und das Vakuum, die sich auf derselben Achse befinden, während der Anschluss für den Luftablass orthogonal zu diesen auf dem Umfang des Vakuumerzeugers positioniert ist.
Diese Vakuumerzeuger können leicht auseinander gebaut werden, wodurch der Zugang und die Sichtbarkeit für alle Komponenten gewährt wird.
Die Vorteile, die aus dieser Form entstehen, sind der geringere Platzbedarf, die einfache Wartung und Montage an den Halterungen der Sauggreifer oder Sauggreiferträger.
Sie sind serienmäßig mit einem Ansaugfilter aus rostfreiem Pressstahl und einem speziellen Schalldämpfer aus Mikrofaser ausgestattet, der den Anschluss des Auslasses umhüllt und dank dem die Erzeuger besonders leise sind.
Sie sind vollständig aus eloxiertem Aluminium hergestellt.
Produkt-Code: PVP1

8.12
top next
Diagramme zum vakuumerzeuger pvp 1

Diagramme zum vakuumerzeuger pvp 1

PVP1

8.13
top next
Einstufige vakuumerzeuger “inline” gv 1, gv 2 und gv 3

Einstufige vakuumerzeuger “inline” gv 1, gv 2 und gv 3

Auch die Funktionsweise dieser Vakuumerzeuger basiert auf dem Venturiprinzip.
Die Eigenschaft, die sie von den klassischen Vakuumerzeugern unterscheidet sind die beiden Anschlüsse für die Versorgung und das Vakuum, die sich auf derselben Achse befinden, während sich der Anschluss für den Auslass der angesaugten und der verbrauchten Luft orthogonal zu diesen angebracht ist.
Die Vorteile, die aus dieser Form herrühren, sind der geringere Platzbedarf sowie die einfache Montage und Wartung.
Diese Vakuumerzeuger können direkt auf die Halterungen der Sauggreifer oder auf die Sauggreiferträger montiert werden.
Sie bestehen vollständig aus eloxiertem Aluminium mit Ausnahme der Auslassdüse, die aus Messing ist.
Produktcodes: GV1 GV2 GV3

8.14
top next
Diagramme zu den vakuumerzeugern gv 1, gv 2 und gv 3

Diagramme zu den vakuumerzeugern gv 1, gv 2 und gv 3

GV1 GV2 GV3

8.15
top next
Einstufige vakuumeryeuger pvp05, pvp2 und pvp3

Einstufige vakuumeryeuger pvp05, pvp2 und pvp3

Diese einstufigen Vakuumerzeuger mit im Verhältnis zu ihren Leistungen sehr geringen Maßen funktionieren ebenfalls durch Nutzung des Venturiprinzips.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Luftversorgung an P endet auch der Vakuumeffekt an U.
Die hier dargestellten Vakuumerzeuger werden im Allgemeinen für die Steuerung von Sauggreifern und die Bewegung nicht poröser Objekte und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie bestehen aus eloxiertem Aluminium, mit Düsen aus Aluminium (PVP05) oder Messing (PVP2 - PVP3).
Produktcodes: PVP05 PVP2 PVP3

8.15.1
top next
Einstufiger vakuumerzeuger pvp 2

Einstufiger vakuumerzeuger pvp 2

Diese einstufigen Vakuumerzeuger mit im Verhältnis zu ihren Leistungen sehr geringen Maßen funktionieren ebenfalls durch Nutzung des Venturiprinzips.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Luftversorgung an P endet auch der Vakuumeffekt an U.
Die hier dargestellten Vakuumerzeuger werden im Allgemeinen für die Steuerung von Sauggreifern und die Bewegung nicht poröser Objekte und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie bestehen aus eloxiertem Aluminium mit Düsen aus Messing.
Produkt-Code: PVP2

8.16
top next
Diagramme zum vakuumerzeuger pvp 2

Diagramme zum vakuumerzeuger pvp 2

PVP2 001574

8.17
top next
Einstufiger vakuumerzeuger pvp 3

Einstufiger vakuumerzeuger pvp 3

Diese einstufigen Vakuumerzeuger mit im Verhältnis zu ihren Leistungen sehr geringen Maßen funktionieren ebenfalls durch Nutzung des Venturiprinzips.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Luftversorgung an P endet auch der Vakuumeffekt an U.
Die hier dargestellten Vakuumerzeuger werden im Allgemeinen für die Steuerung von Sauggreifern und die Bewegung nicht poröser Objekte und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie bestehen aus eloxiertem Aluminium mit Düsen aus Messing.
Produkt-Code: PVP3

8.18
top next
Diagramme zum vakuumerzeuger pvp 3

Diagramme zum vakuumerzeuger pvp 3

PVP3 001574

8.19
top next
Einstufiger vakuumerzeuger pvp 2 m

Einstufiger vakuumerzeuger pvp 2 m

Diese einstufigen Vakuumerzeuger mit im Verhältnis zu ihren Leistungen sehr geringen Maßen funktionieren ebenfalls durch Nutzung des Venturiprinzips.
Bei Versorgung des Vakuumerzeugers mit Druckluft an P entsteht am Anschluss U ein Unterdruck und an R wird die Versorgungsluft mit der angesaugten Luft abgelassen.
Bei Unterbrechung der Luftversorgung an P endet auch der Vakuumeffekt an U.
Die hier dargestellten Vakuumerzeuger werden im Allgemeinen für die Steuerung von Sauggreifern und die Bewegung nicht poröser Objekte und für Apparate eingesetzt, in denen die Anforderung an die Kapazität sehr begrenzt ist.
Sie bestehen aus eloxiertem Aluminium mit Düsen aus Messing.
Die Vakuumerzeuger dieser Seite basieren wie die zuvor beschriebenen auf dem Venturiprinzip und liefern die gleichen technischen Leistungen; sie unterscheiden sich jedoch in ihrer Form.
Der Vakuumanschluss U ist mit einem Gewinde für die Montage eines Sauggreifers mit Halterung mit 3/8” Gas-Außengewinde versehen, während auf derselben Achse an der gegenüberliegenden Seite eine Gewindebohrung M 10 die Installation des Vakuumerzeugers direkt an der Automatik oder den Sauggreiferträgern, die mit einer Feder ausgerüstet sind, gestatten.
Sie bestehen vollständig aus eloxiertem Aluminium mit Düsen aus Messing. Sie sind mit einem Sauggreifer versehen und somit wahre autonome Greifeinheiten. Diese Vakuumerzeuger eignen sich für Vakuum-Lader und -Manipulatoren, für das Aufnehmen von Blechen, Glasplatten, Kunststoffpaneelen oder ähnlichen Produkten.
Produkt-Code: PVP2M

8.20
top next
Diagramme zum vakuumerzeuger pvp 2 m

Diagramme zum vakuumerzeuger pvp 2 m

PVP2M 001574

8.21
top next
Einstufiger vakuumerzeuger pvp 7 x

Einstufiger vakuumerzeuger pvp 7 x

Die Vakuumerzeuger PVP 7 X funktionieren wie die zuvor beschriebenen Vakuumerzeuger PVP 2 und PVP 3 durch Nutzung des Venturiprinzips; sie unterscheiden sich von diesen letzteren durch ihre höhere Ansaugkapazität, die durch die parallele Verbindung zweier Ejektoren möglich wird.
Dank eines speziellen Schalldämpfers aus Sinterkeramik, der an ihrem Auslass installiert ist, sind sie besonders leise.
Serienmäßig sind sie mit einem Vakuummeter für das direkte Ablesen des Vakuumgrades ausgerüstet.
Ein zusätzlicher Anschluss im Körper des Vakuumerzeugers gestattet die Installation eines Mini-Vakuumschalters für die Anzeige des Vakuumgrades oder eines pneumatischen Magnetventils für das schnellere Wiederherstellen des Umgebungsluftdrucks in der Anwendung.
Sie bestehen vollständig aus eloxiertem Aluminium mit Düsen aus rostfreiem Stahl.
Diese Vakuumerzeuger können für die Steuerung einer oder mehrerer Sauggreifer oder Apparate eingesetzt werden, bei denen die Anforderung an die Kapazität innerhalb der dargestellten Werten liegt.
Produkt-Code: PVP7X

8.22
top next
Diagramme zum vakuumerzeuger pvp 7 x

Diagramme zum vakuumerzeuger pvp 7 x

PVP7X

8.23
top next
Einstufiger vakuumerzeuger pvp 7 - 14 - 18 sx

Einstufiger vakuumerzeuger pvp 7 - 14 - 18 sx

Diese Vakuumerzeuger sind praktisch die gleichen wie die zuvor beschriebenen PVP 7X, sie verfügen über dieselben technischen und mechanischen Eigenschaften, unterscheiden sich jedoch durch einen Schalldämpfer neuer Generation, der auf diesen installiert ist, aus schalldämmendem Material aus Naturfasern besteht und von einer zylindrischen Ummantelung aus eloxiertem Aluminium, die am Auslass offen ist, geschützt wird.
Diese Bauweise verhindert, dass sich der Schalldämpfer verstopft und der Vakuumerzeuger kann so auch Fluide ansaugen, die mit Wasser- oder Ölkondensate gesättigt oder mit feinem Staub vermischt sind.
Ihr Einsatz entspricht dem der PVP 7X, mit der zusätzlichen Möglichkeit, auch besonders feuchten oder staubigen Umgebungen arbeiten zu können.
Produktcodes: PVP7SX PVP14SX PVP18SX

8.24
top next
Diagramme zu den vakuumerzeugern pvp 7 sx

Diagramme zu den vakuumerzeugern pvp 7 sx

PVP7SX

8.25
top next
Befestigungshalterungen für einstufige vakuumherzeuger

Befestigungshalterungen für einstufige vakuumherzeuger

Die auf dieser Seite dargestellten Halterungen bestehen serienmäßig aus eloxiertem Aluminium, können aber auf Anfrage auch aus rostfreiem Stahl geliefert werden.
Sie dienen der Befestigungen der einstufigen Vakuumerzeuger an der Automatik mit Hilfe eines genuteten zylindrischen Zapfens oder eines Kugelzapfens, der in die Automatik eingesetzt wird Sie eignen sich für robotisierte Greifsysteme und gestatten die schnelle Installation der Vakuumerzeuger an den dafür vorgesehen Profilen, die im Automotive-Sektor eingesetzt werden.
Produktcodes: FCH01 FCH01INOX FCH02 FCH02INOX FCH03 FCH03INOX FCH04 FCH04INOX

top next
Mehrstufige vakuumerzeuger - allgemeines

Mehrstufige vakuumerzeuger - allgemeines

Unsere mehrstufigen Vakuumerzeuger sind Apparate, die einen Unterdruck von maximal 90% erzeugen können, was einem Endvakuumgrad von 100 mbar absolut entspricht.
Sie sind mit verschiedenen Ansaugkapazitäten erhältlich und funktionieren durch den Einsatz von Druckluft von 1 bis 6 bar.

Arbeitsprinzip und Technische Eigenschaften
Jeder Ejektor basiert auf dem Venturiprinzip.
Druckluft fließt mit hoher Geschwindigkeit durch die hintereinander angeordneten Düsen.
Auf Grund dieses Strömungsvorgangs entsteht in den Kammern ein Vakuum, wodurch die Luft über (U) angesaugt wird.
Mehrstufige Vakuumerzeuger bestehen aus mehreren hintereinander gereihten Kammern.
Die einzelnen Kammern werden über das sich aufbauende Vakuum durch Ventilklappen in den Kammern geschlossen.
Mehrstufige Ejektoren zeichnen sich durch ein hohes Saugvermögen aus. Durch die Reihenschaltung der Kammern lassen sich kürzere Evakuierungszeiten erreichen. Nach dem Austritt aus den Kammern expandiert die Druckluft mit der abgesaugten Luft als Abluft (R). Dank der reduzierten Maße und des geringen Gewichts der mehrstufigen Vakuumerzeuger sind sie, im Verhältnis zu ihrer hohen Ansaugkapazität, kompakt und nehmen wenig Platz ein. Sie haben auch einen geringeren Druckluftverbrauch.
Auf Grund des Fehlens beweglicher Teile sind sie besonders leise und können kontinuierlich genutzt werden, ohne dass sie dabei Hitze entwickeln.
Sie werden allein durch Druckluft gespeist, sind explosionsgeschützt und können in Arbeitsumgebungen eingesetzt werden, in den Temperaturen zwischen -20 und +80 °C herrschen. Sie bestehen vollständig aus rostfreien Materialien.
Auf Grund ihrer Charakteristika reicht eine gute Filtrierung der Versorgungsdruckluft und der angesaugten Luft aus, um jegliche Form der Wartung zu umgehen.

8.28
top next
Mehrstufige vakuumerzeuger serie m

Mehrstufige vakuumerzeuger serie m

Diese mehrstufigen Vakuumerzeuger zeichnen sich durch mehrfache Düsen neuer Konzeption, die auf kleine Module montiert sind, aus und sie heben sich durch ihre, im Verhältnis zu ihren reduzierten Platzbedarfsmaßen, große Ansaugkapazität hervor.
Durch Versorgung mit Druckluft von optimalerweise 4 ÷ 5 bar sind sie in der Lage, einen maximalen Unterdruck von 85% zu erzeugen und erreichen eine Ansaugkapazität von 3,6 ÷ 18 m3/h - je nach Anzahl der Module, aus denen sie bestehen.
Sie verfügen über einen integrierten Schalldämpfern, bestehen vollständig aus eloxiertem Aluminium und können in jeder beliebigen Position installiert werden.
Die mehrstufigen Vakuumerzeuger dieser Serie eignen sich für die Steuerung an Greifsystemen und vor allem für den Sektor der Industrierobotik, wo höchste Leistungen und gleichzeitig extrem reduzierte Maßen und Gewichte verlangt werden.
Produktcodes: M3 M7

8.29
top next
Diagramme zu den vakuumerzeugern m 3 und m 7

Diagramme zu den vakuumerzeugern m 3 und m 7

M3 M7

8.30
top next
Mehrstufige vakuumerzeuger m 10, m 14 und m 18

Mehrstufige vakuumerzeuger m 10, m 14 und m 18

Diese mehrstufigen Vakuumerzeuger zeichnen sich durch mehrfache Düsen neuer Konzeption, die auf kleine Module montiert sind, aus und sie heben sich durch ihre, im Verhältnis zu ihren reduzierten Platzbedarfsmaßen, große Ansaugkapazität hervor.
Durch Versorgung mit Druckluft von optimalerweise 4 ÷ 5 bar sind sie in der Lage, einen maximalen Unterdruck von 85% zu erzeugen und erreichen eine Ansaugkapazität von 3,6 ÷ 18 m3/h - je nach Anzahl der Module, aus denen sie bestehen.
Sie verfügen über einen integrierten Schalldämpfern, bestehen vollständig aus eloxiertem Aluminium und können in jeder beliebigen Position installiert werden.
Die mehrstufigen Vakuumerzeuger dieser Serie eignen sich für die Steuerung an Greifsystemen und vor allem für den Sektor der Industrierobotik, wo höchste Leistungen und gleichzeitig extrem reduzierte Maßen und Gewichte verlangt werden.
Produktcodes: M10 M14 M18

8.31
top next
Diagramme zu den vakuumerzeugern m 10, m 14 und m 18

Diagramme zu den vakuumerzeugern m 10, m 14 und m 18

M10 M14 M18

8.32
top next
Mehrstufige vakuumerzeuger m 3 ssx und m 7 ssx

Mehrstufige vakuumerzeuger m 3 ssx und m 7 ssx

Es handelt sich um die gleichen Vakuumerzeuger, wie die der zuvor beschriebenen Serie M und ihre technischen Eigenschaften sind somit dieselben; sie sind jedoch leiser, da sie nicht nur über den integrierten Dämpfungsfilter, sondern auch über einen Schalldämpfer SSX verfügen, der außen installiert wird und in der Lage ist, die Geräusche noch weiter zu dämpfen.
Ihr Einsatz ist daher im Wesentlichen derselbe wie der Serie M, nur diese Vakuumerzeuger zudem für Arbeitsumgebungen empfohlen werden, in denen der Geräuschpegel sehr niedrig gehalten werden muss.
Produktcodes: M3SSX M7SSX

8.33
top next
Diagramme zu den vakuumerzeugern m 3 ssx und m 7 ssx

Diagramme zu den vakuumerzeugern m 3 ssx und m 7 ssx

M3SSX M7SSX

8.34
top next

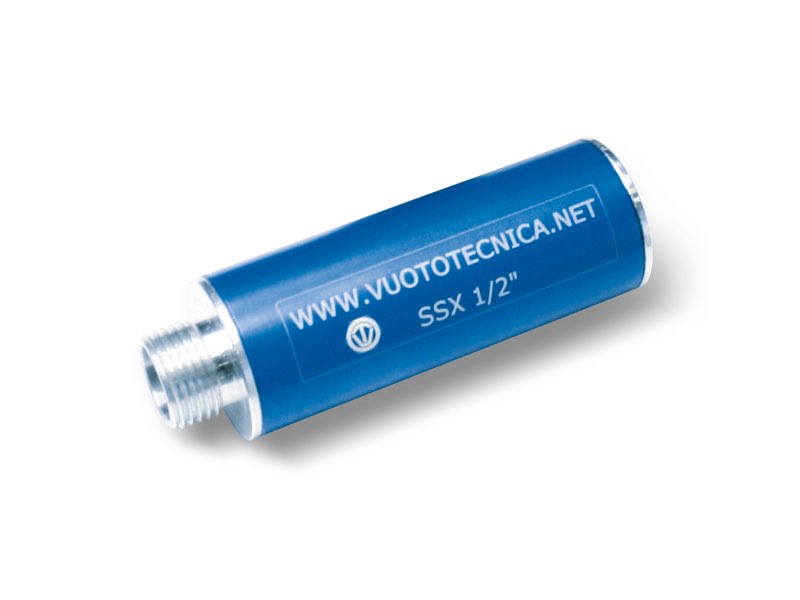

Mehrstufige vakuumerzeuger m 10 ssx, m 14 ssx und m 18 ssx

Mehrstufige vakuumerzeuger m 10 ssx, m 14 ssx und m 18 ssx

Es handelt sich um die gleichen Vakuumerzeuger, wie die der zuvor beschriebenen Serie M und ihre technischen Eigenschaften sind somit dieselben; sie sind jedoch leiser, da sie nicht nur über den integrierten Dämpfungsfilter, sondern auch über einen Schalldämpfer SSX verfügen, der außen installiert wird und in der Lage ist, die Geräusche noch weiter zu dämpfen.
Ihr Einsatz ist daher im Wesentlichen derselbe wie der Serie M, nur diese Vakuumerzeuger zudem für Arbeitsumgebungen empfohlen werden, in denen der Geräuschpegel sehr niedrig gehalten werden muss.
Produktcodes: M10SSX M14SSX M18SSX

8.35
top next
Diagramme zu den vakuumerzeugern m 10 ssx, m 14 ssx und m 18 ssx

Diagramme zu den vakuumerzeugern m 10 ssx, m 14 ssx und m 18 ssx

M10SSX M14SSX M18SSX

8.36
top next
Befestigungshalterungen für mehrstufige vakuumerzeuger serie m

Befestigungshalterungen für mehrstufige vakuumerzeuger serie m

Die auf dieser Seite dargestellten Halterungen bestehen serienmäßig aus eloxiertem Aluminium, können aber auf Anfrage auch aus rostfreiem Stahl geliefert werden.
Sie dienen der Befestigungen der mehrstufigen Vakuumerzeuger der Serie M an der Automatik mit Hilfe eines genuteten zylindrischen Zapfens oder eines Kugelzapfens, der in die Automatik eingesetzt wird Sie eignen sich für robotisierte Greifsysteme und gestatten die schnelle Installation der Vakuumerzeuger an den dafür vorgesehen Profilen, die im Automotive-Sektor eingesetzt werden.
Produktcodes: 00FCH23 00FCH22 00FCH13 00FCH12

8.37
top next

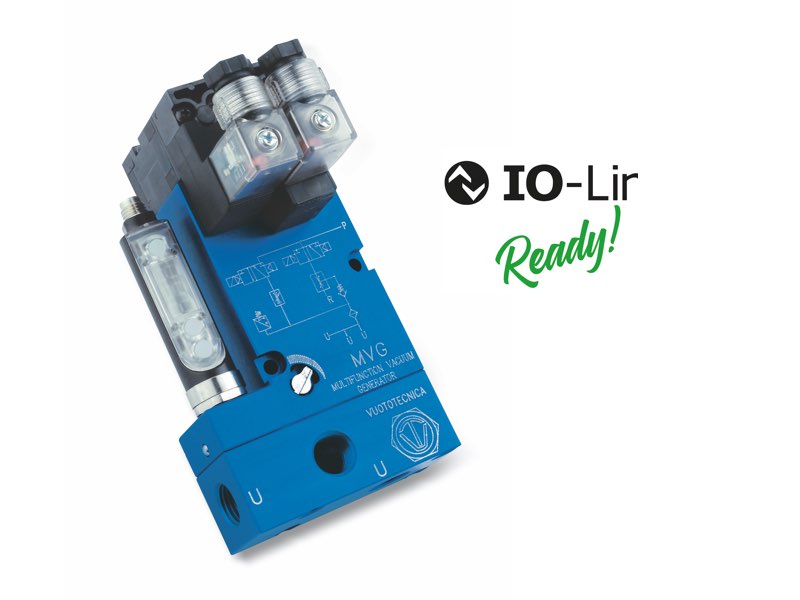

Mehrstufige multifunktions-vakuumerzeuger serie mvg – allgemeines

Mehrstufige multifunktions-vakuumerzeuger serie mvg – allgemeines

Diese Vakuumerzeuger sind autonome Vakuumeinheiten, die in der Lage sind, vollständig ein Vakuum-Greifsystem zu steuern. Sie zeichnen sich durch ihre, im Verhältnis zu ihren reduzierten Platzbedarfsmaßen, bemerkenswerte Kompaktheit und große Ansaugkapazität aus.
Sie bestehen aus einem Block aus eloxiertem Aluminium, auf den die folgenden Komponenten monitiert sind:
- Ein mehrstufiger, modularer und schallgedämpfter Vakuumerzeuger.
- Ein Mikro-Magnetventil für die Versorgung des Vakuumerzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein Rückschlagventil an der Ansaugung, für das Beibehalten des Vakuums an der Anwendung bei Stromausfall.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium mit Vakuumanschlüssen und integriertem, leicht zu reinigendem Filter.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum an der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro-Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist. Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Auslassimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger MVG können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Marmor, Keramik, Kunststoff, Karton, Holz, Glas, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem leichte Geräte mit hoher Leistung mit sehr reduzierten Maßen und Gewicht gefordert sind.

8.38
top next
Mehrstufige multifunktions-vakuumerzeuger mvg 3 und mvg 7

Mehrstufige multifunktions-vakuumerzeuger mvg 3 und mvg 7

Diese Vakuumerzeuger sind autonome Vakuumeinheiten, die in der Lage sind, vollständig ein Vakuum-Greifsystem zu steuern. Sie zeichnen sich durch ihre, im Verhältnis zu ihren reduzierten Platzbedarfsmaßen, bemerkenswerte Kompaktheit und große Ansaugkapazität aus.
Sie bestehen aus einem Block aus eloxiertem Aluminium, auf den die folgenden Komponenten monitiert sind:
- Ein mehrstufiger, modularer und schallgedämpfter Vakuumerzeuger.
- Ein Mikro-Magnetventil für die Versorgung des Vakuumerzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein Rückschlagventil an der Ansaugung, für das Beibehalten des Vakuums an der Anwendung bei Stromausfall.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium mit Vakuumanschlüssen und integriertem, leicht zu reinigendem Filter.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum an der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro-Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist. Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Auslassimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger MVG können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Marmor, Keramik, Kunststoff, Karton, Holz, Glas, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem leichte Geräte mit hoher Leistung mit sehr reduzierten Maßen und Gewicht gefordert sind.
Produktcodes: MVG3 MVG7

8.39
top next
Diagramme zu den vakuumerzeugern mvg 3 und mvg 7

Diagramme zu den vakuumerzeugern mvg 3 und mvg 7

MVG3 MVG7

8.40
top next
Mehrstufige multifunktions-vakuumerzeuger mvg 10 und mvg 14

Mehrstufige multifunktions-vakuumerzeuger mvg 10 und mvg 14

Diese Vakuumerzeuger sind autonome Vakuumeinheiten, die in der Lage sind, vollständig ein Vakuum-Greifsystem zu steuern. Sie zeichnen sich durch ihre, im Verhältnis zu ihren reduzierten Platzbedarfsmaßen, bemerkenswerte Kompaktheit und große Ansaugkapazität aus.
Sie bestehen aus einem Block aus eloxiertem Aluminium, auf den die folgenden Komponenten monitiert sind:
- Ein mehrstufiger, modularer und schallgedämpfter Vakuumerzeuger.
- Ein Mikro-Magnetventil für die Versorgung des Vakuumerzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein Rückschlagventil an der Ansaugung, für das Beibehalten des Vakuums an der Anwendung bei Stromausfall.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium mit Vakuumanschlüssen und integriertem, leicht zu reinigendem Filter.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum an der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro-Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist. Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Auslassimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger MVG können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Marmor, Keramik, Kunststoff, Karton, Holz, Glas, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem leichte Geräte mit hoher Leistung mit sehr reduzierten Maßen und Gewicht gefordert sind.
Produktcodes: MVG10 MVG14

8.41
top next
Diagramme zu den vakuumerzeugern mvg 10 und mvg 14

Diagramme zu den vakuumerzeugern mvg 10 und mvg 14

MVG10 MVG14

8.42
top next

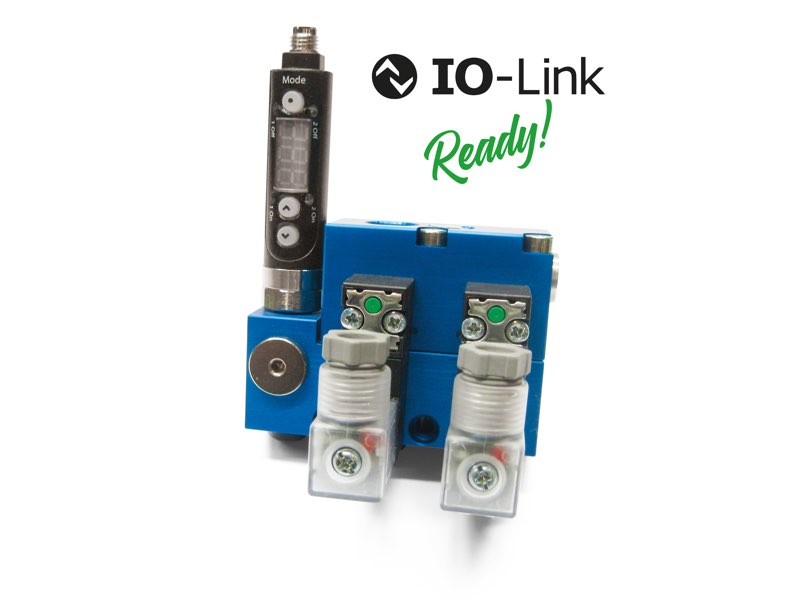

Zubehör und ersatzteile per vakuumerzeuger serie mvg

Zubehör und ersatzteile per vakuumerzeuger serie mvg

Kabelset mit integrierter Energy-Saving-Vorrichtung
Steckverbinder
Kabel mit Axialstecker
Kabel mit Radialstecker
Versorgungs-Magnetventil NO
Versorgungs-Magnetventil NC
Ersatzplatine des Abblas-Magnetventils
Digitaler Vakuumschalter
Produktcodes: 0015202 0015203 0015157 001220 001221 0015155 0015156 0015154 0015178 121010

top next

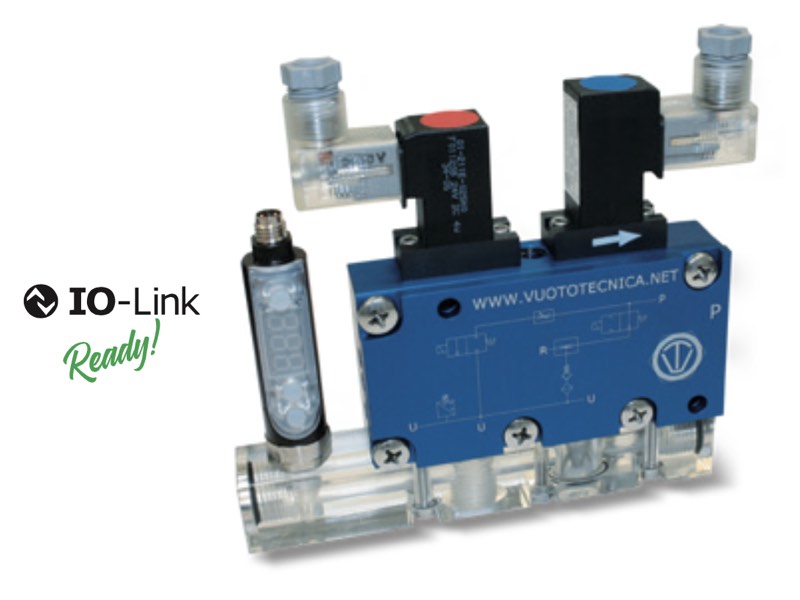

Mehrstufige, modulare multifunktions-vakuumerzeuger serie gvmm – allgemeines

Mehrstufige, modulare multifunktions-vakuumerzeuger serie gvmm – allgemeines

Die modularen Multifunktions-Vakuumerzeuger sind autonome Vakuumeinheiten, die komplett ein Vakuum-Greifsystem steuern können.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage auf einem oder mehreren Zwischenmodulen MI mit Hilfe von Schrauben geplant; das einzigartige System mit internen Versorgungsanschlüssen gestattet die Kommunikation zwischen ihnen, ohne den Einsatz externer Kollektoren.
Das so konzipierte modulare System gestattet es, die Anzahl der autonomen Vakuumeinheiten entsprechend der eigenen Anforderungen zu erhöhen.
So kann die gewünschte Anzahl an Multifunktions-Vakuumerzeugern und Zwischenmodulen mit den gewünschten Durchflussmengen bestellt werden, die bereits montiert sind; oder man bestellt einen oder mehrere Zwischenmodule für die Montage auf den Vakuumerzeugern GVMM, die bereits an der Automatik installiert sind, ohne dass dazu wesentliche Veränderungen notwendig sind.
Die Vakuumerzeuger GVMM bestehen aus einem Block aus eloxiertem Aluminium mit Abdeckung, in dessen Inneren die mehrfach schallgedämpften Düsen montiert und die Vakuumkammern und Anschlüsse für die Versorgungsdruckluft eingearbeitet sind.
Außen sind hingegen montiert:
- Ein Mikro-Magnetventil für die Versorgung des Erzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium oder aus transparentem Plexiglas mit den Vakuumanschlüssen, einem integrierten, leicht zugänglichen Ansaugfilter sowie einem Rückschlagventil für das Beibehalten des Vakuums an der Anwendung bei Stromausfall oder fehlender Druckluft.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum in der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro- Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist.
Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Abblasimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger GVMM können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem immer mehr Geräte mit hohen Leistungen und mehreren autonomen Vakuumgreifeinheiten bei sehr reduzierten Maßen und Gewicht gefordert sind.

8.46
top next
Mehrstufige, modulare multifunktions-vakuumerzeuger gvmm 3 und gvmm 7

Mehrstufige, modulare multifunktions-vakuumerzeuger gvmm 3 und gvmm 7

Die modularen Multifunktions-Vakuumerzeuger sind autonome Vakuumeinheiten, die komplett ein Vakuum-Greifsystem steuern können.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage auf einem oder mehreren Zwischenmodulen MI mit Hilfe von Schrauben geplant; das einzigartige System mit internen Versorgungsanschlüssen gestattet die Kommunikation zwischen ihnen, ohne den Einsatz externer Kollektoren.
Das so konzipierte modulare System gestattet es, die Anzahl der autonomen Vakuumeinheiten entsprechend der eigenen Anforderungen zu erhöhen.
So kann die gewünschte Anzahl an Multifunktions-Vakuumerzeugern und Zwischenmodulen mit den gewünschten Durchflussmengen bestellt werden, die bereits montiert sind; oder man bestellt einen oder mehrere Zwischenmodule für die Montage auf den Vakuumerzeugern GVMM, die bereits an der Automatik installiert sind, ohne dass dazu wesentliche Veränderungen notwendig sind.
Die Vakuumerzeuger GVMM bestehen aus einem Block aus eloxiertem Aluminium mit Abdeckung, in dessen Inneren die mehrfach schallgedämpften Düsen montiert und die Vakuumkammern und Anschlüsse für die Versorgungsdruckluft eingearbeitet sind.
Außen sind hingegen montiert:
- Ein Mikro-Magnetventil für die Versorgung des Erzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium oder aus transparentem Plexiglas mit den Vakuumanschlüssen, einem integrierten, leicht zugänglichen Ansaugfilter sowie einem Rückschlagventil für das Beibehalten des Vakuums an der Anwendung bei Stromausfall oder fehlender Druckluft.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum in der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro- Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist.
Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Abblasimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger GVMM können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem immer mehr Geräte mit hohen Leistungen und mehreren autonomen Vakuumgreifeinheiten bei sehr reduzierten Maßen und Gewicht gefordert sind.
Produktcodes: GVMM3 GVMM7

8.47
top next
Diagramme zu den vakuumerzeugern gvmm 3 und gvmm 7

Diagramme zu den vakuumerzeugern gvmm 3 und gvmm 7

GVMM3 GVMM7

8.48
top next
Mehrstufige, modulare multifunktions-vakuumerzeuger gvmm 10 und gvmm 14

Mehrstufige, modulare multifunktions-vakuumerzeuger gvmm 10 und gvmm 14

Die modularen Multifunktions-Vakuumerzeuger sind autonome Vakuumeinheiten, die komplett ein Vakuum-Greifsystem steuern können.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage auf einem oder mehreren Zwischenmodulen MI mit Hilfe von Schrauben geplant; das einzigartige System mit internen Versorgungsanschlüssen gestattet die Kommunikation zwischen ihnen, ohne den Einsatz externer Kollektoren.
Das so konzipierte modulare System gestattet es, die Anzahl der autonomen Vakuumeinheiten entsprechend der eigenen Anforderungen zu erhöhen.
So kann die gewünschte Anzahl an Multifunktions-Vakuumerzeugern und Zwischenmodulen mit den gewünschten Durchflussmengen bestellt werden, die bereits montiert sind; oder man bestellt einen oder mehrere Zwischenmodule für die Montage auf den Vakuumerzeugern GVMM, die bereits an der Automatik installiert sind, ohne dass dazu wesentliche Veränderungen notwendig sind.
Die Vakuumerzeuger GVMM bestehen aus einem Block aus eloxiertem Aluminium mit Abdeckung, in dessen Inneren die mehrfach schallgedämpften Düsen montiert und die Vakuumkammern und Anschlüsse für die Versorgungsdruckluft eingearbeitet sind.
Außen sind hingegen montiert:
- Ein Mikro-Magnetventil für die Versorgung des Erzeugers mit Druckluft.
- Ein Mikro-Magnetventil zur Unterbrechung des Vakuums.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. Abschaltung des Auslassimpulses.
- Ein digitaler Vakuumschalter mit Display und LED-Zustandsanzeige, die das Erreichen der voreingestellten Werte signalisiert.
- Ein Verteiler aus eloxiertem Aluminium oder aus transparentem Plexiglas mit den Vakuumanschlüssen, einem integrierten, leicht zugänglichen Ansaugfilter sowie einem Rückschlagventil für das Beibehalten des Vakuums an der Anwendung bei Stromausfall oder fehlender Druckluft.
Durch Aktivierung des Mikro-Magnetventils für die Druckluftversorgung erzeugt der Vakuumerzeuger das Vakuum in der Anwendung; bei Erreichen des vorher festgelegten Höchstwertes wirkt der Vakuumschalter auf die elektrische Spule des Elektro- Magnetventils, unterbricht die Luftversorgung und stellt sie wieder her, wenn der Wert unter den Mindestwert sinkt.
Durch diese Modulation wird nicht nur der Vakuumgrad innerhalb der vorher festgelegten Sicherheitswerte gehalten (Hysteresen), sondern sie gestattet auch ein erhebliche Einsparung an Druckluft.
Ein zweites Signal des Vakuumschalters, das ebenfalls und unabhängig vom ersten regulierbar ist, kann zum Zyklusstart verwendet werden, wenn der erforderliche Vakuumgrad erreicht ist.
Nach Zyklusende deaktiviert sich das Mikro-Magnetventil für die Luftversorgung des Vakuumerzeugers und gleichzeitig aktiviert sich das Mikro-Magnetventil für den Abblasimpuls und stellt damit ein schnelles Lösen vom transportierten Teil sicher.
Die Multifunktions-Vakuumerzeuger GVMM können in jeder beliebigen Position installiert werden und eignen sich für Greifsysteme mit Sauggreifern, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, Pappe etc. und insbesondere für den Sektor der Industrierobotik, in dem immer mehr Geräte mit hohen Leistungen und mehreren autonomen Vakuumgreifeinheiten bei sehr reduzierten Maßen und Gewicht gefordert sind.
Produktcodes: GVMM10 GVMM14

8.49
top next
Diagramme zu den vakuumerzeugern gvmm 10 und gvmm 14

Diagramme zu den vakuumerzeugern gvmm 10 und gvmm 14

GVMM10 GVMM14

8.50
top next

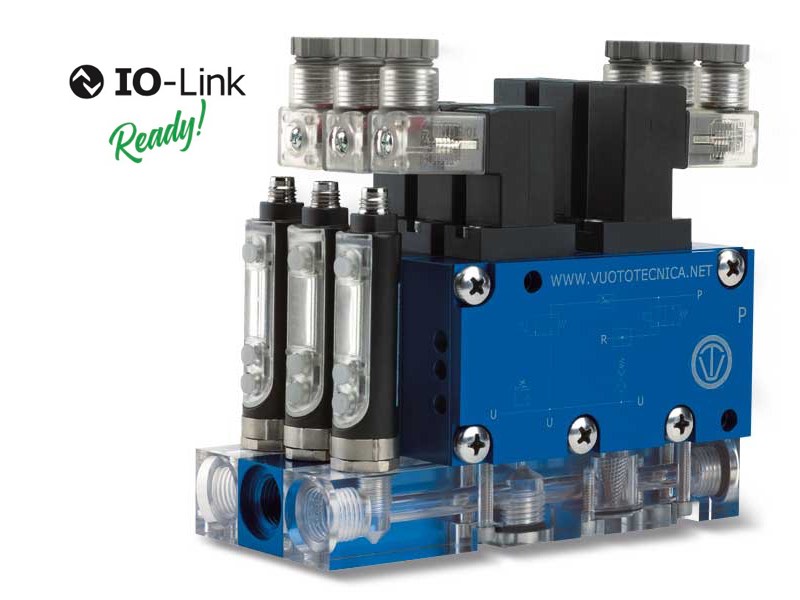

Mehrstufige, modulare multifunktions-vakuummodule serie mi – allgemeines

Mehrstufige, modulare multifunktions-vakuummodule serie mi – allgemeines

Die Zwischenmodule sind mehrstufige nichtautonome Multifunktions-Vakuumerzeuger, die an die Vakuumerzeuger der Serie GVMM montiert werden.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage zwischen der Abdeckung und der Basis des Vakuumerzeugers GVMM und die Befestigung an letzterer mit Hilfe von Schrauben geplant; die internen Anschlüsse für die Druckluftversorgung gestatten die Kommunikation zwischen ihnen und dem Basisvakuumerzeuger, ohne den Einsatz externer Kollektoren.
So zusammengebaut wird jedes Modul eine autonome Vakuumeinheit, die in der Lage ist, komplett eine Vakuum-Greifsystem zu steuern.
Sie können in der gewünschten Anzahl und mit den gewünschten Durchflussmengen und bereits an den Multifunktions-Vakuumerzeuger GVMM montiert oder separat für die Montage an den Vakuumerzeuger GVMM, der zuvor an der Automatik installiert wurde, bestellt werden; im zweiten Fall empfiehlt es sich, das für die Anzahl der zu befestigenden Module passende Schraubenset mitzubestellen.
Die Vakuum-Zwischenmodule MI bestehen aus denselben Elementen wie die Vakuumerzeuger GVMM, mit Ausnahme der Verschlussabdeckung.
Ihre Funktionsweise und ihr Einsatz entsprechen denen des Multifunktions-Vakuumerzeugers GVMM, auf den sie montiert werden.

8.51
top next
Vakuum-zwischenmodule mi 3 und mi 7

Vakuum-zwischenmodule mi 3 und mi 7

Die Zwischenmodule sind mehrstufige nichtautonome Multifunktions-Vakuumerzeuger, die an die Vakuumerzeuger der Serie GVMM montiert werden.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage zwischen der Abdeckung und der Basis des Vakuumerzeugers GVMM und die Befestigung an letzterer mit Hilfe von Schrauben geplant; die internen Anschlüsse für die Druckluftversorgung gestatten die Kommunikation zwischen ihnen und dem Basisvakuumerzeuger, ohne den Einsatz externer Kollektoren.
So zusammengebaut wird jedes Modul eine autonome Vakuumeinheit, die in der Lage ist, komplett eine Vakuum-Greifsystem zu steuern.
Sie können in der gewünschten Anzahl und mit den gewünschten Durchflussmengen und bereits an den Multifunktions-Vakuumerzeuger GVMM montiert oder separat für die Montage an den Vakuumerzeuger GVMM, der zuvor an der Automatik installiert wurde, bestellt werden; im zweiten Fall empfiehlt es sich, das für die Anzahl der zu befestigenden Module passende Schraubenset mitzubestellen.
Die Vakuum-Zwischenmodule MI bestehen aus denselben Elementen wie die Vakuumerzeuger GVMM, mit Ausnahme der Verschlussabdeckung.
Ihre Funktionsweise und ihr Einsatz entsprechen denen des Multifunktions-Vakuumerzeugers GVMM, auf den sie montiert werden.
Produktcodes: MI3 MI7

8.52
top next
Diagramme zu den vakuum-zwischenmodulen mi 3 und mi 7

Diagramme zu den vakuum-zwischenmodulen mi 3 und mi 7

MI3 MI7

8.53
top next
Vakuum-zwischenmodule mi 10 und mi 14

Vakuum-zwischenmodule mi 10 und mi 14

Die Zwischenmodule sind mehrstufige nichtautonome Multifunktions-Vakuumerzeuger, die an die Vakuumerzeuger der Serie GVMM montiert werden.
Ihre Dicke und ihr Gewicht sind, im Verhältnis zu ihrer Ansaugkapazität, extrem reduziert, denn sie wurden für die Montage zwischen der Abdeckung und der Basis des Vakuumerzeugers GVMM und die Befestigung an letzterer mit Hilfe von Schrauben geplant; die internen Anschlüsse für die Druckluftversorgung gestatten die Kommunikation zwischen ihnen und dem Basisvakuumerzeuger, ohne den Einsatz externer Kollektoren.
So zusammengebaut wird jedes Modul eine autonome Vakuumeinheit, die in der Lage ist, komplett eine Vakuum-Greifsystem zu steuern.
Sie können in der gewünschten Anzahl und mit den gewünschten Durchflussmengen und bereits an den Multifunktions-Vakuumerzeuger GVMM montiert oder separat für die Montage an den Vakuumerzeuger GVMM, der zuvor an der Automatik installiert wurde, bestellt werden; im zweiten Fall empfiehlt es sich, das für die Anzahl der zu befestigenden Module passende Schraubenset mitzubestellen.
Die Vakuum-Zwischenmodule MI bestehen aus denselben Elementen wie die Vakuumerzeuger GVMM, mit Ausnahme der Verschlussabdeckung.
Ihre Funktionsweise und ihr Einsatz entsprechen denen des Multifunktions-Vakuumerzeugers GVMM, auf den sie montiert werden.
Produktcodes: MI10 MI14

8.54
top next
Diagramme zu den vakuum-zwischenmodulen mi 10 und mi 14

Diagramme zu den vakuum-zwischenmodulen mi 10 und mi 14

MI10 MI14

8.55
top next
Zubehör und ersatzteile für vakuumerzeuger und -module serie gvmm und mi

Zubehör und ersatzteile für vakuumerzeuger und -module serie gvmm und mi

Kabelset mit integrierter Energy-Saving-Vorrichtung
Steckverbinder
Kabel mit Axialstecker
Kabel mit Radialstecker
Digitaler Vakuumschalter
Mikro-Magnetventil NO
Mikro-Magnetventil NC
Kollektoren aus Plexiglas
Kollektoren aus Aluminium
Halterung
Produktcodes: 0015202 0015203 0015157 001220 001221 121010 0015176 0015175 0015171 0015188 0015174 0015187 0015306

top next
Zusammenstellung von modularen vakuumsystemen

Zusammenstellung von modularen vakuumsystemen

Die Einheit eines Multifunktions-Vakuumerzeuger GVMM mit einem oder mehreren Zwischenmodulen bildet ein modulares Vakuumsystem, das durch Kompaktheit, geringes Gewicht und reduzierte Platzbedarfsmaße ausgezeichnet wird.
Es können serienmäßig bis zu 6 Vakuumeinheiten montiert werden, aber unter Einsatz von Gewindestangen anstelle von Schrauben kann die Anzahl noch viel weiter erhöht werden.
Produktcodes: 00KITGVMM01 00KITGVMM02 00KITGVMM03 00KITGVMM04 00KITGVMM05 00KITGVMM06 00KITGVMM07 00KITGVMM08 00KITGVMM09 00KITGVMM10 00KITGVMM11

8.59
top next
Einstufige multifunktions-vakuumerzeuger serie avg – allgemeines

Einstufige multifunktions-vakuumerzeuger serie avg – allgemeines

Es handelt sich um autonome Vakuumeinheiten, die in der Lage sind, komplett ein Vakuum- Greifsystem zu steuern.
Sie wurden speziell für den AUTOMOTIVE-Sektor entwickelt, sind mit einzelnen Ejektoren ausgestattet, dank derer sie eine höhere Greifschnelligkeit als Vakuumerzeuger mit mehrfachen Ejektoren (bei gleicher Durchflussmenge) erreichen und damit auch einen höheren Druckluftverbrauch aufweisen.
Serienmäßig sind sie mit einer integrierten pneumatischen Vorrichtung für die Energieeinsparung ausgestattet.
Sie bestehen aus einem Block aus eloxiertem Aluminium, in dessen Inneren die Ejektoren und das servogesteuerte Ventil für die Druckluftversorgung installiert sowie die Vakuumkammern und die verschiedenen Anschlüsse herausgearbeitet sind.
Außen am Block sind hingegen montiert:
- Ein bistabiles Mikro-Magnetimpulsventil für die Steuerung des Ventils für die Versorgung.
- Eine Mikro-Magnetvenil für das Abblasen mit Druckluft.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. das Abschalten des Auslassimpulses.
- Zwei Schalldämpfer zum Beseitigen der Lautstärke am Auslass.
- Ein Verteiler aus Aluminium mit den Vakuumanschlüssen und folgenden integrierten Komponenten:
° Ein pneumatischer Vakuumschalter für die Verwaltung der Versorgungsdruckluft, in Abhängigkeit des festgelegten Vakuumgrades (Energieeinsparung).
° Ein Rückschlagventil für die Aufrechterhaltung des Vakuums an der Anwendung bei fehlendem Strom oder fehlender Druckluft.
° Ein Ansaugfilter, der über eine Abdeckung aus transparentem Polycarbonat leicht zugänglich ist.
Durch das Senden eines elektrischen Impulses an das Mikro-Magnetventil mit zwei Stellungen wird das Schieberventil für die Druckluftversorgung aktiviert und es entsteht das Vakuum in der Anwendung; bei Erreichen des festgelegten Höchstwertes wirkt der pneumatische Vakuumschalter auf das Ventil und unterbricht so die Druckluftversorgung, die er dann wiederherstellt, wenn der Wert unter den Mindestwert sinkt.
Diese Modulation hält nicht nur, den Vakuumgrad innerhalb der vorher eingestellten Sicherheitswerte, sondern gestattet zudem eine erhebliche Drucklufteinsparung und erfolgt auch bei Stromausfall.
Nach Abschluss des Arbeitszyklus aktiviert sich das Mikro-Magnetventil für die Versorgung mittels eines elektrischen Impulses und gleichzeitig aktiviert sich auch das Mikro- Magnetventil für das Abblasen und das schnelle Wiederherstellen des Umgebungsluftdrucks an der Anwendung.
Die Vakuumerzeuger AVG sind für die Installation des digitalen Mikro-Vakuumschalters Artikel 12 05 11 an der Anwendung vorbereitet und können auf Anfrage mit Schutzvorrichtungen gegen versehentliche Stöße und Herunterfallen ausgerüstet werden. Auch diese Vakuumerzeuger können in jeder beliebigen Position installiert werden.
Die Vakuumerzeuger AVG sind für die Steuerung von Greifsystemen mit Sauggreifern geeignet, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, etc. und insbesondere für den AUTOMOTIVE-Sektor, in dem immer mehr Geräte verlangt werden, die Höchstleistung erzielen, gleichzeitig aber sehr reduzierte Platzbedarfsmaße und Gewicht haben.

8.60
top next
Einstufige multifunktions-vakuumerzeuger  avg 18 und avg 25

Einstufige multifunktions-vakuumerzeuger avg 18 und avg 25

Es handelt sich um autonome Vakuumeinheiten, die in der Lage sind, komplett ein Vakuum- Greifsystem zu steuern.
Sie wurden speziell für den AUTOMOTIVE-Sektor entwickelt, sind mit einzelnen Ejektoren ausgestattet, dank derer sie eine höhere Greifschnelligkeit als Vakuumerzeuger mit mehrfachen Ejektoren (bei gleicher Durchflussmenge) erreichen und damit auch einen höheren Druckluftverbrauch aufweisen.
Serienmäßig sind sie mit einer integrierten pneumatischen Vorrichtung für die Energieeinsparung ausgestattet.
Sie bestehen aus einem Block aus eloxiertem Aluminium, in dessen Inneren die Ejektoren und das servogesteuerte Ventil für die Druckluftversorgung installiert sowie die Vakuumkammern und die verschiedenen Anschlüsse herausgearbeitet sind.
Außen am Block sind hingegen montiert:
- Ein bistabiles Mikro-Magnetimpulsventil für die Steuerung des Ventils für die Versorgung.
- Eine Mikro-Magnetvenil für das Abblasen mit Druckluft.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. das Abschalten des Auslassimpulses.
- Zwei Schalldämpfer zum Beseitigen der Lautstärke am Auslass.
- Ein Verteiler aus Aluminium mit den Vakuumanschlüssen und folgenden integrierten Komponenten:
° Ein pneumatischer Vakuumschalter für die Verwaltung der Versorgungsdruckluft, in Abhängigkeit des festgelegten Vakuumgrades (Energieeinsparung).
° Ein Rückschlagventil für die Aufrechterhaltung des Vakuums an der Anwendung bei fehlendem Strom oder fehlender Druckluft.
° Ein Ansaugfilter, der über eine Abdeckung aus transparentem Polycarbonat leicht zugänglich ist.
Durch das Senden eines elektrischen Impulses an das Mikro-Magnetventil mit zwei Stellungen wird das Schieberventil für die Druckluftversorgung aktiviert und es entsteht das Vakuum in der Anwendung; bei Erreichen des festgelegten Höchstwertes wirkt der pneumatische Vakuumschalter auf das Ventil und unterbricht so die Druckluftversorgung, die er dann wiederherstellt, wenn der Wert unter den Mindestwert sinkt.
Diese Modulation hält nicht nur, den Vakuumgrad innerhalb der vorher eingestellten Sicherheitswerte, sondern gestattet zudem eine erhebliche Drucklufteinsparung und erfolgt auch bei Stromausfall.
Nach Abschluss des Arbeitszyklus aktiviert sich das Mikro-Magnetventil für die Versorgung mittels eines elektrischen Impulses und gleichzeitig aktiviert sich auch das Mikro- Magnetventil für das Abblasen und das schnelle Wiederherstellen des Umgebungsluftdrucks an der Anwendung.
Die Vakuumerzeuger AVG sind für die Installation des digitalen Mikro-Vakuumschalters Artikel 12 05 11 an der Anwendung vorbereitet und können auf Anfrage mit Schutzvorrichtungen gegen versehentliche Stöße und Herunterfallen ausgerüstet werden. Auch diese Vakuumerzeuger können in jeder beliebigen Position installiert werden.
Die Vakuumerzeuger AVG sind für die Steuerung von Greifsystemen mit Sauggreifern geeignet, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, etc. und insbesondere für den AUTOMOTIVE-Sektor, in dem immer mehr Geräte verlangt werden, die Höchstleistung erzielen, gleichzeitig aber sehr reduzierte Platzbedarfsmaße und Gewicht haben.
Produktcodes: AVG18 AVG25

8.61
top next
Diagramme zu den vakuumerzeugern avg 18 und avg 25

Diagramme zu den vakuumerzeugern avg 18 und avg 25

AVG18 AVG25

8.62
top next
Einstufige multifunktions-vakuumerzeuger mit stossschutz  Avg 18 p und avg 25 p

Einstufige multifunktions-vakuumerzeuger mit stossschutz Avg 18 p und avg 25 p

Es handelt sich um autonome Vakuumeinheiten, die in der Lage sind, komplett ein Vakuum- Greifsystem zu steuern.
Sie wurden speziell für den AUTOMOTIVE-Sektor entwickelt, sind mit einzelnen Ejektoren ausgestattet, dank derer sie eine höhere Greifschnelligkeit als Vakuumerzeuger mit mehrfachen Ejektoren (bei gleicher Durchflussmenge) erreichen und damit auch einen höheren Druckluftverbrauch aufweisen.
Serienmäßig sind sie mit einer integrierten pneumatischen Vorrichtung für die Energieeinsparung ausgestattet.
Sie bestehen aus einem Block aus eloxiertem Aluminium, in dessen Inneren die Ejektoren und das servogesteuerte Ventil für die Druckluftversorgung installiert sowie die Vakuumkammern und die verschiedenen Anschlüsse herausgearbeitet sind.
Außen am Block sind hingegen montiert:
- Ein bistabiles Mikro-Magnetimpulsventil für die Steuerung des Ventils für die Versorgung.
- Eine Mikro-Magnetvenil für das Abblasen mit Druckluft.
- Ein stufenlos einstellbarer Durchflussregler für die Dosierung bzw. das Abschalten des Auslassimpulses.
- Zwei Schalldämpfer zum Beseitigen der Lautstärke am Auslass.
- Ein Verteiler aus Aluminium mit den Vakuumanschlüssen und folgenden integrierten Komponenten:
° Ein pneumatischer Vakuumschalter für die Verwaltung der Versorgungsdruckluft, in Abhängigkeit des festgelegten Vakuumgrades (Energieeinsparung).
° Ein Rückschlagventil für die Aufrechterhaltung des Vakuums an der Anwendung bei fehlendem Strom oder fehlender Druckluft.
° Ein Ansaugfilter, der über eine Abdeckung aus transparentem Polycarbonat leicht zugänglich ist.
Durch das Senden eines elektrischen Impulses an das Mikro-Magnetventil mit zwei Stellungen wird das Schieberventil für die Druckluftversorgung aktiviert und es entsteht das Vakuum in der Anwendung; bei Erreichen des festgelegten Höchstwertes wirkt der pneumatische Vakuumschalter auf das Ventil und unterbricht so die Druckluftversorgung, die er dann wiederherstellt, wenn der Wert unter den Mindestwert sinkt.
Diese Modulation hält nicht nur, den Vakuumgrad innerhalb der vorher eingestellten Sicherheitswerte, sondern gestattet zudem eine erhebliche Drucklufteinsparung und erfolgt auch bei Stromausfall.
Nach Abschluss des Arbeitszyklus aktiviert sich das Mikro-Magnetventil für die Versorgung mittels eines elektrischen Impulses und gleichzeitig aktiviert sich auch das Mikro- Magnetventil für das Abblasen und das schnelle Wiederherstellen des Umgebungsluftdrucks an der Anwendung.
Die Vakuumerzeuger AVG sind für die Installation des digitalen Mikro-Vakuumschalters Artikel 12 05 11 an der Anwendung vorbereitet und können auf Anfrage mit Schutzvorrichtungen gegen versehentliche Stöße und Herunterfallen ausgerüstet werden. Auch diese Vakuumerzeuger können in jeder beliebigen Position installiert werden.
Die Vakuumerzeuger AVG sind für die Steuerung von Greifsystemen mit Sauggreifern geeignet, für das Handling von Blech, Glas, Marmor, Keramik, Kunststoff, Karton, Holz, etc. und insbesondere für den AUTOMOTIVE-Sektor, in dem immer mehr Geräte verlangt werden, die Höchstleistung erzielen, gleichzeitig aber sehr reduzierte Platzbedarfsmaße und Gewicht haben.
Produktcodes: 0015271 0015272

8.63
top next
Zubehör und ersatzteile für vakuumerzeuger serie avg

Zubehör und ersatzteile für vakuumerzeuger serie avg

Kabel mit integrierter Elektronik
Digitaler Mikro-Vakuumschalter
Steckverbinder
Bistabiles Mikro-Magnetventil
Mikro-Magnetventil NC
Schalldämpfer
Produktcodes: 0015309 120511 0015157 0015297 0015175 SSX3/4”R

top next

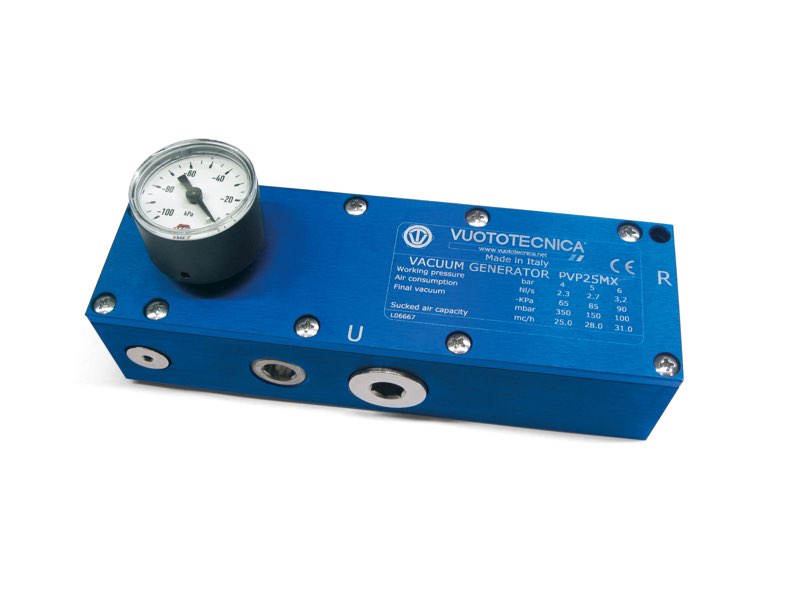

Mehrstufige vakuumerzeuger pvp 12 mx und pvp 25 mx

Mehrstufige vakuumerzeuger pvp 12 mx und pvp 25 mx

Diese neue Serie von Vakuumerzeugern mit mehrfachen Ejektoren ist die natürliche Evolution der vorhergehenden Vakuumerzeuger PVP 12M und 25M: so sind die Werte des Luftverbrauchs und des Endvakuumgrades gleich geblieben, die maximale Ansaugkapazität hat sich hingegen von 15 auf 21 m3/h und von 25 auf 31 m3/h erhöht.
Der Körper und die Verschlussabdeckung bestehen aus eloxiertem Aluminium, die Ejektoren aus rostfreiem Stahl, ebenso wie die Befestigungsschrauben.
Die Dichtungen neuer Konzeption sind aus EPDM und kommen niemals mit dem angesaugten Fluid in Berührung; die Lamellenventile werden hingegen serienmäßig aus Silikon bzw. auf Anfrage aus Viton gefertigt.
Auf den Apparaten befinden sich nun neben den bereits existierenden zwei neue Vakuumanschlüsse sowie einer für den Anschluss eventueller Kontroll- oder Messinstrumente.
Die Apparate sind serienmäßig mit einem Vakuummeter, einem Schnellanschluss für die Druckluftversorgung und Verschlussstopfen aus Metall für die nicht benutzten Anschlüsse ausgerüstet.
Die Auslassanschlüsse für die angesaugte Luft sind für die Installation der neuen Schalldämpfer SSX, die in der Lage sind, die Lautstärke weiter zu reduzieren, mit einem Gewinde versehen.
Sind können problemlos mit den vorhergehenden Vakuumerzeugern ausgetauscht werden.
Produktcodes: PVP12MX PVP25MX

8.66
top next
Diagramme zu den vakuumerzeugern pvp 12 mx und pvp 25 mx

Diagramme zu den vakuumerzeugern pvp 12 mx und pvp 25 mx

PVP12MX PVP25MX

8.67
top next
Mehrstufige vakuumerzeuger pvp 40 m, pvp 70 m und pvp 100 m

Mehrstufige vakuumerzeuger pvp 40 m, pvp 70 m und pvp 100 m

Diese neue Serie mehrstufiger Vakuumerzeuger, wurde speziell für die Montage auf den Vakuum-Greifsystemen OCTOPUS entwickelt und ist in der Lage, die Ansaugung an die tatsächliche Anforderung anpassen zu können- eine wahre Evolution im Vergleich zu den traditionellen Vakuumdrehschieberpumpen.
Dank Ejektoren neuer Konzeption zeichnet die Vakuumerzeuger eine exzellentes Verhältnis zwischen der Menge der verbrauchten und der angesaugten Luft aus, was sich wiederum positiv auf den Betriebsverbrauch auswirkt.
Sie bieten weiterhin die Möglichkeit, den Vakuumgrad und die Durchflussmenge in Abhängigkeit der Versorgungsluftdruck zu regulieren.
Bei der Planung dieser Vakuumerzeuger wurde der Lautstärke große Aufmerksamkeit geschenkt; da sie nicht über bewegliche Teile verfügen, die Vibrationen und Verschleiß unterliegen, und perfekt schallgedämmt sind, ist ihr Betrieb nun besonders leise. Desweiteren entwickeln sie keine Wärme, da ihre Funktionsweise auf dem Venturiprinzip basiert.
Dank des Einsatzes von Leichtmetallen bei ihrer Herstellung, ist ihr Gewicht sehr gemäßigt. Eine gute Filtrierung der Versorgungsdruckluft und der angesaugten Luft gestattet es, die Luft frei von Öldämpfen, Wasserkondensaten oder Verunreinigungen an die Umgebung abzugeben und die Wartung auf eine schlichte regelmäßige Reinigung der Filter zu reduzieren.
Produktcodes: PVP40M PVP70M PVP100M

8.68
top next
Diagramme zu den vakuumerzeugern pvp 40 m, pvp 70 m und pvp 100 m

Diagramme zu den vakuumerzeugern pvp 40 m, pvp 70 m und pvp 100 m

PVP40M PVP70M PVP100M

8.69
top next
Mehrstufige vakuumerzeuger pvp 140 m, pvp 170 m und pvp 200 m

Mehrstufige vakuumerzeuger pvp 140 m, pvp 170 m und pvp 200 m

Diese neue Serie mehrstufiger Vakuumerzeuger, wurde speziell für die Montage auf den Vakuum-Greifsystemen OCTOPUS entwickelt und ist in der Lage, die Ansaugung an die tatsächliche Anforderung anpassen zu können- eine wahre Evolution im Vergleich zu den traditionellen Vakuumdrehschieberpumpen.
Dank Ejektoren neuer Konzeption zeichnet die Vakuumerzeuger eine exzellentes Verhältnis zwischen der Menge der verbrauchten und der angesaugten Luft aus, was sich wiederum positiv auf den Betriebsverbrauch auswirkt.
Sie bieten weiterhin die Möglichkeit, den Vakuumgrad und die Durchflussmenge in Abhängigkeit der Versorgungsluftdruck zu regulieren.
Bei der Planung dieser Vakuumerzeuger wurde der Lautstärke große Aufmerksamkeit geschenkt; da sie nicht über bewegliche Teile verfügen, die Vibrationen und Verschleiß unterliegen, und perfekt schallgedämmt sind, ist ihr Betrieb nun besonders leise. Desweiteren entwickeln sie keine Wärme, da ihre Funktionsweise auf dem Venturiprinzip basiert.
Dank des Einsatzes von Leichtmetallen bei ihrer Herstellung, ist ihr Gewicht sehr gemäßigt. Eine gute Filtrierung der Versorgungsdruckluft und der angesaugten Luft gestattet es, die Luft frei von Öldämpfen, Wasserkondensaten oder Verunreinigungen an die Umgebung abzugeben und die Wartung auf eine schlichte regelmäßige Reinigung der Filter zu reduzieren.
Produktcodes: PVP140M PVP170M PVP200M

8.70
top next
Diagramme zu den vakuumerzeugern pvp 140 m, pvp 170 m und pvp 200 m

Diagramme zu den vakuumerzeugern pvp 140 m, pvp 170 m und pvp 200 m

PVP140M PVP170M PVP200M

8.71
top next
Mehrstufige vakuumerzeuger pvp 250 m und pvp 300 m

Mehrstufige vakuumerzeuger pvp 250 m und pvp 300 m

Diese neue Serie mehrstufiger Vakuumerzeuger, wurde speziell für die Montage auf den Vakuum-Greifsystemen OCTOPUS entwickelt und ist in der Lage, die Ansaugung an die tatsächliche Anforderung anpassen zu können- eine wahre Evolution im Vergleich zu den traditionellen Vakuumdrehschieberpumpen.
Dank Ejektoren neuer Konzeption zeichnet die Vakuumerzeuger eine exzellentes Verhältnis zwischen der Menge der verbrauchten und der angesaugten Luft aus, was sich wiederum positiv auf den Betriebsverbrauch auswirkt.
Sie bieten weiterhin die Möglichkeit, den Vakuumgrad und die Durchflussmenge in Abhängigkeit der Versorgungsluftdruck zu regulieren.
Bei der Planung dieser Vakuumerzeuger wurde der Lautstärke große Aufmerksamkeit geschenkt; da sie nicht über bewegliche Teile verfügen, die Vibrationen und Verschleiß unterliegen, und perfekt schallgedämmt sind, ist ihr Betrieb nun besonders leise. Desweiteren entwickeln sie keine Wärme, da ihre Funktionsweise auf dem Venturiprinzip basiert.
Dank des Einsatzes von Leichtmetallen bei ihrer Herstellung, ist ihr Gewicht sehr gemäßigt. Eine gute Filtrierung der Versorgungsdruckluft und der angesaugten Luft gestattet es, die Luft frei von Öldämpfen, Wasserkondensaten oder Verunreinigungen an die Umgebung abzugeben und die Wartung auf eine schlichte regelmäßige Reinigung der Filter zu reduzieren.
Produktcodes: PVP250M PVP300M

8.72
top next
Diagramme zu den vakuumerzeugern pvp 250 m und pvp 300 m

Diagramme zu den vakuumerzeugern pvp 250 m und pvp 300 m

PVP250M PVP300M

8.73
top next
Mehrstufige vakuumerzeuger pvp 25 mdx, pvp 35 mdx und pvp 50 mdx

Mehrstufige vakuumerzeuger pvp 25 mdx, pvp 35 mdx und pvp 50 mdx

Die natürliche Evolution der Vakuumerzeuger mit mehrfachen Ejektoren PVP 25 ÷ 75 MD hat zu dieser neue Serie geführt, die wirklich bemerkenswerte Leistungen erbringt.
So sind die Werte des Luftverbrauchs und des Endvakuumgrades gleich geblieben, während die maximale Ansaugkapazität im Vergleich zu den vorhergehenden um 10 ÷ 12% erhöht werden konnte.
Der Körper und die Verschlussabdeckung bestehen aus eloxiertem Aluminium, die Ejektoren aus rostfreiem Stahl, ebenso wie die Befestigungsschrauben.
Die Dichtungen neuer Konzeption sind aus EPDM und kommen niemals mit dem angesaugten Fluid in Berührung; die Lamellenventile werden hingegen serienmäßig aus Silikon bzw. auf Anfrage aus Viton gefertigt.
Auf den neuen Apparaten wurde außerdem ein Sitz für die Installation eines pneumatischen Vakuumschalters (auf Bestellung) herausgearbeitet, der, zusammen mit einem pneumatischen Schieberventil und einem Rückschlagventil die Realisierung einer Energiesparvorrichtung gestattet.
Das Vakuummeter und das Manometer werden, genau wie der Schalldämpfer am Auslass der angesaugten Luft und der Schnellanschluss für die Druckluftversorgung, mit allen Apparaten der Serie mitgeliefert.
Diese neue Serie Vakuumerzeuger ist problemlos mit der vorhergehenden austauschbar.
Produktcodes: PVP25MDX PVP35MDX PVP50MDX

8.74
top next
Diagramme zu den vakuumerzeugern pvp 25 mdx, pvp 35 mdx und pvp 50mdx

Diagramme zu den vakuumerzeugern pvp 25 mdx, pvp 35 mdx und pvp 50mdx

PVP25MDX PVP35MDX PVP50MDX

8.75
top next
Mehrstufige vakuumerzeuger pvp 60 mdx und pvp 75 mdx

Mehrstufige vakuumerzeuger pvp 60 mdx und pvp 75 mdx

Die natürliche Evolution der Vakuumerzeuger mit mehrfachen Ejektoren PVP 25 ÷ 75 MD hat zu dieser neue Serie geführt, die wirklich bemerkenswerte Leistungen erbringt.
So sind die Werte des Luftverbrauchs und des Endvakuumgrades gleich geblieben, während die maximale Ansaugkapazität im Vergleich zu den vorhergehenden um 10 ÷ 12% erhöht werden konnte.
Der Körper und die Verschlussabdeckung bestehen aus eloxiertem Aluminium, die Ejektoren aus rostfreiem Stahl, ebenso wie die Befestigungsschrauben.
Die Dichtungen neuer Konzeption sind aus EPDM und kommen niemals mit dem angesaugten Fluid in Berührung; die Lamellenventile werden hingegen serienmäßig aus Silikon bzw. auf Anfrage aus Viton gefertigt.
Auf den neuen Apparaten wurde außerdem ein Sitz für die Installation eines pneumatischen Vakuumschalters (auf Bestellung) herausgearbeitet, der, zusammen mit einem pneumatischen Schieberventil und einem Rückschlagventil die Realisierung einer Energiesparvorrichtung gestattet.
Das Vakuummeter und das Manometer werden, genau wie der Schalldämpfer am Auslass der angesaugten Luft und der Schnellanschluss für die Druckluftversorgung, mit allen Apparaten der Serie mitgeliefert.
Diese neue Serie Vakuumerzeuger ist problemlos mit der vorhergehenden austauschbar.
Produktcodes: PVP60MDX PVP75MDX

8.76
top next
Diagramme zu den vakuumerzeugern pvp 60 mdx und pvp 75 mdx

Diagramme zu den vakuumerzeugern pvp 60 mdx und pvp 75 mdx

PVP60MDX PVP75MDX

8.77
top next
Zubehör für vakuumerzeuger pvp 25 ÷ 75 mdx

Zubehör für vakuumerzeuger pvp 25 ÷ 75 mdx

Pneumatischer Mini-Vakuumschalter
Servogesteuertes Schieberventil
Membranrückschlagventil
Schlauchset Mit Anschlüssen
Komplettes Set Für Energiesparvorrichtung
Produktcodes: 120230X 070170 070270 100420 100520 0015308 ES01 ES02

top next
Schalldämpfer

Schalldämpfer

Diese neue Schalldämpfer-Reihe entstand durch den Einsatz schalldämmender Naturfasern und einer Ummantelung aus eloxiertem Aluminium, dank derer sie in der Lage sind, den Lärm der Luft während der Auslassphase der Vakuumerzeuger zu reduzieren.
Es gibt sie zwei Versionen, die sich durch ihre Länge unterscheiden: je länger sie sind, desto höher ist ihre schalldämmende Wirkung.
Lärmreduzierung: -13 bis -20 dB (A);
Arbeitstemperatur: -20 bis +100 °C.
Produktcodes: SSX1/4 SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 2SSX1/4 2SSX3/8 2SSX1/2 2SSX3/4 2SSX1

8.80
top next

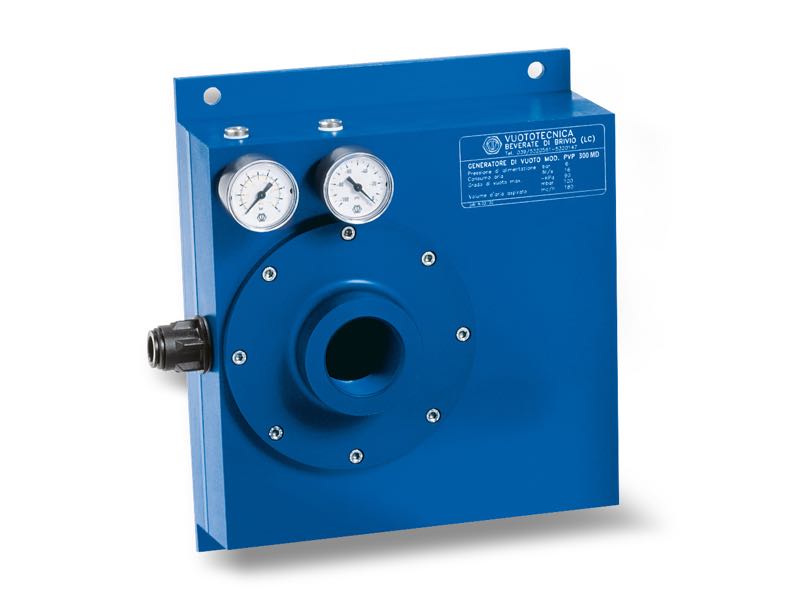

Mehrstufige modulare vakuumerzeuger pvp 150 ÷ 600 md – allgemeines

Mehrstufige modulare vakuumerzeuger pvp 150 ÷ 600 md – allgemeines

Dank der besonderen Form erreichen diese Vakuumerzeuger hohe Ansaugkapazitäten bei sehr gemäßigten Platzbedarfsmaßen.
Die eingesetzten Ejektoren haben dieselben Eigenschaften, wie die zuvor beschriebenen, nur dass sie nicht direkt am Körper des Vakuumerzeugers, sondern an den modularen Rahmen befestigt werden.
Die Überlagerung einer oder mehrerer Rahmen bestimmt die Durchflussmenge der Vakuumerzeuger.
Sie werden mit filtrierter Druckluft mit einem optimalen Druck von 6 bar versorgt und können einen maximalen Unterdruck von 90% erzeugen.
Die Ansaugkapazität reicht von 200 bis 750 m3/h, gemessen bei einem normalen Luftdruck von 1013 mbar.
Sie sind vollständig aus eloxiertem Aluminium gefertigt, mit Scheibenventile und Dichtungen aus Spezialmischungen.
Da sie zudem perfekt schallgedämmt sind, ist ihr Einsatz besonders leise.

8.81
top next
Mehrstufige modulare vakuumerzeuger pvp 150 md und pvp 300 md

Mehrstufige modulare vakuumerzeuger pvp 150 md und pvp 300 md

Dank der besonderen Form erreichen diese Vakuumerzeuger hohe Ansaugkapazitäten bei sehr gemäßigten Platzbedarfsmaßen.
Die eingesetzten Ejektoren haben dieselben Eigenschaften, wie die zuvor beschriebenen, nur dass sie nicht direkt am Körper des Vakuumerzeugers, sondern an den modularen Rahmen befestigt werden.
Die Überlagerung einer oder mehrerer Rahmen bestimmt die Durchflussmenge der Vakuumerzeuger.
Sie werden mit filtrierter Druckluft mit einem optimalen Druck von 6 bar versorgt und können einen maximalen Unterdruck von 90% erzeugen.
Die Ansaugkapazität reicht von 200 bis 750 m3/h, gemessen bei einem normalen Luftdruck von 1013 mbar.
Sie sind vollständig aus eloxiertem Aluminium gefertigt, mit Scheibenventile und Dichtungen aus Spezialmischungen.
Da sie zudem perfekt schallgedämmt sind, ist ihr Einsatz besonders leise.
Produktcodes: PVP150MD PVP300MD

8.82
top next
Diagramme zu den vakuumerzeugern pvp 150 md und pvp 300 md

Diagramme zu den vakuumerzeugern pvp 150 md und pvp 300 md

PVP150MD PVP300MD

8.83
top next
Mehrstufige modulare vakuumerzeuger pvp 450 md und pvp 600 md

Mehrstufige modulare vakuumerzeuger pvp 450 md und pvp 600 md

Dank der besonderen Form erreichen diese Vakuumerzeuger hohe Ansaugkapazitäten bei sehr gemäßigten Platzbedarfsmaßen.
Die eingesetzten Ejektoren haben dieselben Eigenschaften, wie die zuvor beschriebenen, nur dass sie nicht direkt am Körper des Vakuumerzeugers, sondern an den modularen Rahmen befestigt werden.
Die Überlagerung einer oder mehrerer Rahmen bestimmt die Durchflussmenge der Vakuumerzeuger.
Sie werden mit filtrierter Druckluft mit einem optimalen Druck von 6 bar versorgt und können einen maximalen Unterdruck von 90% erzeugen.
Die Ansaugkapazität reicht von 200 bis 750 m3/h, gemessen bei einem normalen Luftdruck von 1013 mbar.
Sie sind vollständig aus eloxiertem Aluminium gefertigt, mit Scheibenventile und Dichtungen aus Spezialmischungen.
Da sie zudem perfekt schallgedämmt sind, ist ihr Einsatz besonders leise.
Produktcodes: PVP450MD PVP600MD

8.84
top next
Diagramme zu den vakuumerzeugern pvp 450 md und pvp 600 md

Diagramme zu den vakuumerzeugern pvp 450 md und pvp 600 md

PVP450MD PVP600MD

8.85
top next
Patronen-Vakuumerzeuger PVR 1-4

Patronen-Vakuumerzeuger PVR 1-4

Diese Vakuumerzeuger können direkt an den Greiforganen mit Sauggreifern von Maschinen für das Packaging montiert werden
• Maximale Leistung bei niedrigem Betriebsdruck (2 - 3 bar)
• Maximaler Vakuumgrad -70 KPa
• Durchflussmengen von 1 oder 4 m³/h
• Ihre Bauweise ermöglicht das Ansaugen von Staub oder kleinen Bearbeitungsrückständen – ganz ohne Verstopfen
Produktcodes: PVR1 PVR4

8.85.1
top next

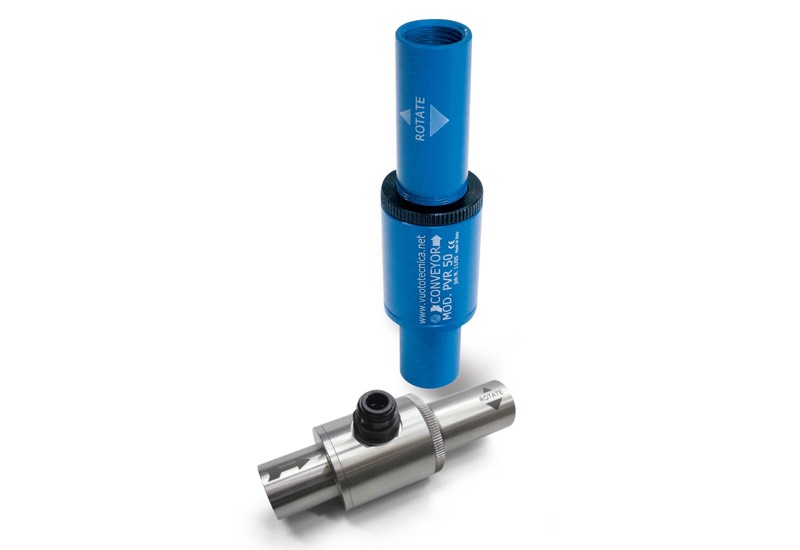

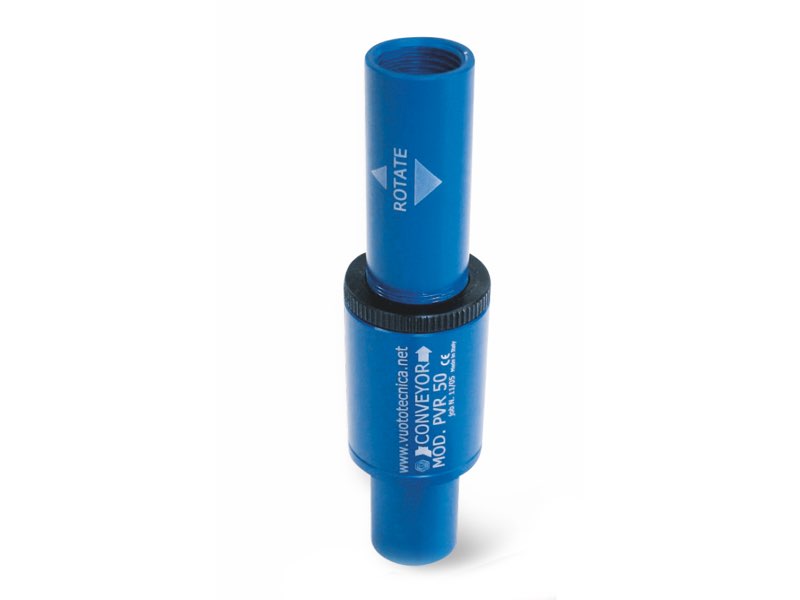

Regulierbare vakuumerzeuger conveyor pvr 25 und pvr 50

Regulierbare vakuumerzeuger conveyor pvr 25 und pvr 50

Funktionsprinzip
Die Funktionsweise dieser Vakuumerzeuger basiert auf dem Venturiprinzip.
Im Unterschied zu den vorher beschriebenen hat der Ejektor, mit dem sie ausgestattet sind, nicht nur einen viel größeren Durchflussdurchmesser, sondern ist auch regulierbar.
Diese Besonderheit gestattet es, die Durchflussmenge und den Vakuumgrad des Apparates zu variieren, ohne dafür den Druck der Versorgungsluft verändern zu müssen.
Auch der Druckluftverbrauch passt sich an die tatsächlichen Leistungen des Vakuumerzeugers an.
Eigenschaften
Die besondere Form der regulierbaren Vakuumerzeuger und ihr Funktionsprinzip mit geradlinigem Fluss gestatten die Ansaugung und übertragung von Produkten unterschiedlicher Beschaffenheit, wie bei den Förderejektoren, nur das diese hier, im Gegensatz zu letzteren, deutlich höhere Höhenunterschiede überwinden können.
Sie eignen sich für die übertragung von Pulvern, Granulaten, Sägemehl, Getreide, Metallspänen, flüssigen oder trockenen Lebensmitteln, etc.; für die Steuerung von Sauggreifern bei Vorhandensein großer Mengen Pulver oder Flüssigkeiten, oder aber zum Ansaugen von Rauch, Kühlnebel, Öl- oder Wasserkondensaten, etc.
Da diese Vakuumerzeuger keine beweglichen Komponenten haben, können sie kontinuierlich betrieben werden, ohne dabei Wärme zu entwickeln.
Der Geräuschpegel, der bei dieser Art von Apparaten recht hoch ist, kann durch den Einsatz eines geeigneten Schalldämpfers, der an den Anschluss für den Luftablass geschraubt wird, deutlich verbessert werden. Außerdem arbeiten die Erzeuger ohne Strom und können somit auch in Arbeitsumgebungen eingesetzt werden, in denen Brand- oder Explosionsgefahr herrscht.
Sie sind in eloxiertem Aluminium oder rostfreiem Stahl erhältlich.
Auf Grund ihrer Eigenschaften macht eine gute Filtrierung der Versorgungsdruckluft jegliche Art von Wartung überflüssig.
Produktcodes: PVR25 PVR50

8.86
top next
Diagramme zu den vakuumerzeugern conveyor pvr 25 und pvr 50

Diagramme zu den vakuumerzeugern conveyor pvr 25 und pvr 50

PVR25 PVR50

8.87
top next
Regulierbare vakuumerzeuger conveyor pvr 100 und pvr 200

Regulierbare vakuumerzeuger conveyor pvr 100 und pvr 200

Funktionsprinzip
Die Funktionsweise dieser Vakuumerzeuger basiert auf dem Venturiprinzip.
Im Unterschied zu den vorher beschriebenen hat der Ejektor, mit dem sie ausgestattet sind, nicht nur einen viel größeren Durchflussdurchmesser, sondern ist auch regulierbar.
Diese Besonderheit gestattet es, die Durchflussmenge und den Vakuumgrad des Apparates zu variieren, ohne dafür den Druck der Versorgungsluft verändern zu müssen.
Auch der Druckluftverbrauch passt sich an die tatsächlichen Leistungen des Vakuumerzeugers an.
Eigenschaften
Die besondere Form der regulierbaren Vakuumerzeuger und ihr Funktionsprinzip mit geradlinigem Fluss gestatten die Ansaugung und übertragung von Produkten unterschiedlicher Beschaffenheit, wie bei den Förderejektoren, nur das diese hier, im Gegensatz zu letzteren, deutlich höhere Höhenunterschiede überwinden können.
Sie eignen sich für die übertragung von Pulvern, Granulaten, Sägemehl, Getreide, Metallspänen, flüssigen oder trockenen Lebensmitteln, etc.; für die Steuerung von Sauggreifern bei Vorhandensein großer Mengen Pulver oder Flüssigkeiten, oder aber zum Ansaugen von Rauch, Kühlnebel, Öl- oder Wasserkondensaten, etc.
Da diese Vakuumerzeuger keine beweglichen Komponenten haben, können sie kontinuierlich betrieben werden, ohne dabei Wärme zu entwickeln.
Der Geräuschpegel, der bei dieser Art von Apparaten recht hoch ist, kann durch den Einsatz eines geeigneten Schalldämpfers, der an den Anschluss für den Luftablass geschraubt wird, deutlich verbessert werden. Außerdem arbeiten die Erzeuger ohne Strom und können somit auch in Arbeitsumgebungen eingesetzt werden, in denen Brand- oder Explosionsgefahr herrscht.
Sie sind in eloxiertem Aluminium oder rostfreiem Stahl erhältlich.
Auf Grund ihrer Eigenschaften macht eine gute Filtrierung der Versorgungsdruckluft jegliche Art von Wartung überflüssig.
Produktcodes: PVR100 PVR200

8.88
top next
Diagramme zu den vakuumerzeugern conveyor pvr 100 und pvr 200

Diagramme zu den vakuumerzeugern conveyor pvr 100 und pvr 200

PVR100 PVR200

8.89
top next
Zubehör für regulierbare vakuumerzeuger conveyor

Zubehör für regulierbare vakuumerzeuger conveyor

Der Geräuschpegel der regulierbaren Vakuumerzeuger Conveyor, der im Allgemeinen eher hoch ist, kann mit Hilfe eines passenden Schalldämpfers, der an den Luftauslass geschraubt wird, erheblich gemildert werden.
Auf spezielle Anfrage können Schalldämpfer der Serie SSX geliefert werden, die für jeden Vakuumerzeuger Conveyor geeignet sind. In der untenstehenden Tabelle finden Sie die Artikelnummern der Schalldämpfer für die verschiedenen Vakuumerzeuger.
Produktcodes: PVR25SSX PVR50SSX PVR100SSX PVR200SSX PVR252SSX PVR502SSX PVR1002SSX PVR2002SSX

8.90
top next

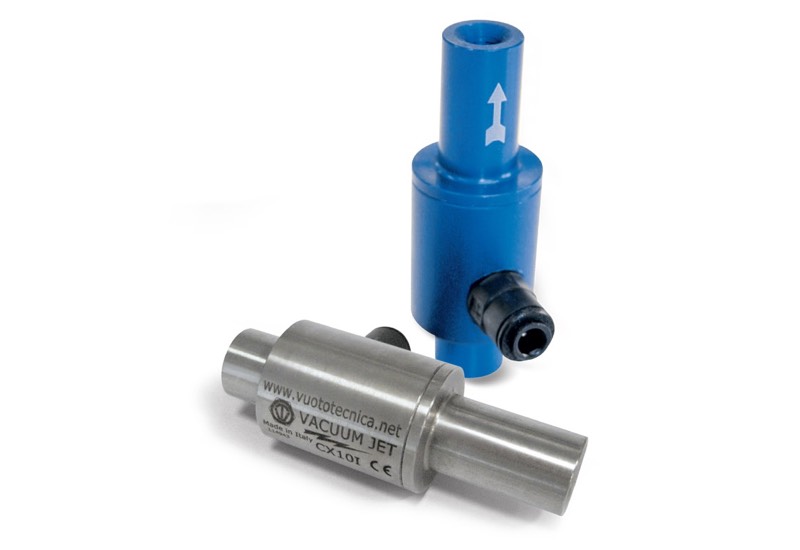

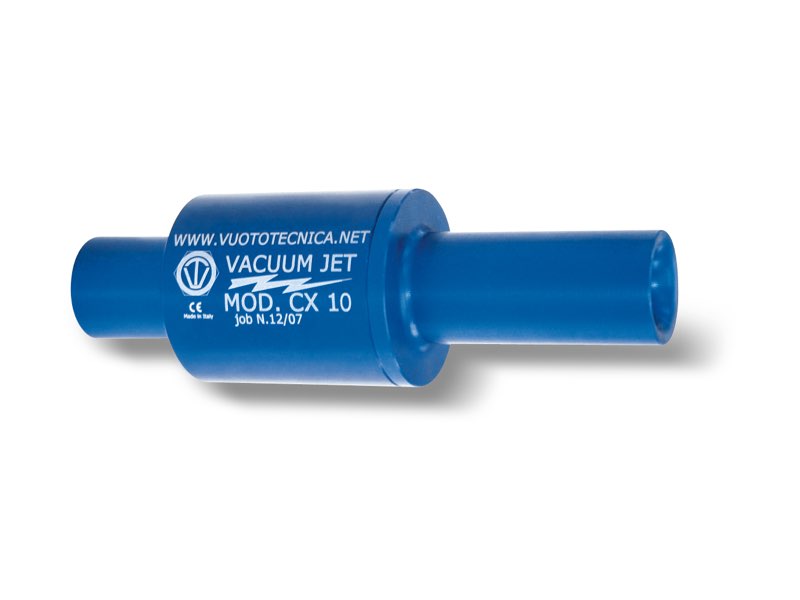

Förderejektoren vacuum jet cx 7 und cx 10

Förderejektoren vacuum jet cx 7 und cx 10

Funktionsprinzip
Die Versorgungsdruckluft, die in eine ringförmige Kammer, die konzentrische zum Apparat ist, geblasen wird, strömt bei sehr hoher Geschwindigkeit zur Mitte des Hauptrohres, wodurch ein Spiraleffekt entsteht.
Dadurch wird wiederum ein Unterdruck im Inneren des Apparates erzeugt und ein großes Luftvolumen zum Ausgang desselben gebracht.
Durch die Variation des Drucks der Versorgungsluft verändert sich folglich auch der Unterdruck und die Menge der angesaugten Luft.
Eigenschaften
Die besondere Form der regulierbaren Vakuumerzeuger und ihr Funktionsprinzip mit geradlinigem Fluss gestatten die Ansaugung und Übertragung von Produkten unterschiedlicher Beschaffenheit.
Die Vacuum Jet eignen sich für die Übertragung von Pulvern, Granulaten, Sägemehl, Getreide, Metallspänen, flüssigen oder trockenen Lebensmitteln, etc. oder aber zum Ansaugen von Rauch, Kühlnebel, Öl- oder Wasserkondensaten, etc. Da diese Vakuumerzeuger keine beweglichen Komponenten haben, können sie kontinuierlich betrieben werden, ohne dabei Wärme zu entwickeln.
Außerdem arbeiten die Erzeuger ohne Strom und können somit auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Sie sind in eloxiertem Aluminium oder rostfreiem Stahl erhältlich. Auf Grund ihrer Eigenschaften macht eine gute Filtrierung der Versorgungsdruckluft jegliche Art von Wartung überflüssig.
Produktcodes: CX7 CX10

8.91
top next
Diagramme zu den förderejektoren cx 7 und cx 10

Diagramme zu den förderejektoren cx 7 und cx 10

CX7 CX10

8.92
top next
Förderejektoren vacuum jet cx 13 und cx 19

Förderejektoren vacuum jet cx 13 und cx 19

Funktionsprinzip
Die Versorgungsdruckluft, die in eine ringförmige Kammer, die konzentrische zum Apparat ist, geblasen wird, strömt bei sehr hoher Geschwindigkeit zur Mitte des Hauptrohres, wodurch ein Spiraleffekt entsteht.
Dadurch wird wiederum ein Unterdruck im Inneren des Apparates erzeugt und ein großes Luftvolumen zum Ausgang desselben gebracht.
Durch die Variation des Drucks der Versorgungsluft verändert sich folglich auch der Unterdruck und die Menge der angesaugten Luft.
Eigenschaften
Die besondere Form der regulierbaren Vakuumerzeuger und ihr Funktionsprinzip mit geradlinigem Fluss gestatten die Ansaugung und Übertragung von Produkten unterschiedlicher Beschaffenheit.
Die Vacuum Jet eignen sich für die Übertragung von Pulvern, Granulaten, Sägemehl, Getreide, Metallspänen, flüssigen oder trockenen Lebensmitteln, etc. oder aber zum Ansaugen von Rauch, Kühlnebel, Öl- oder Wasserkondensaten, etc. Da diese Vakuumerzeuger keine beweglichen Komponenten haben, können sie kontinuierlich betrieben werden, ohne dabei Wärme zu entwickeln.
Außerdem arbeiten die Erzeuger ohne Strom und können somit auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Sie sind in eloxiertem Aluminium oder rostfreiem Stahl erhältlich. Auf Grund ihrer Eigenschaften macht eine gute Filtrierung der Versorgungsdruckluft jegliche Art von Wartung überflüssig.
Produktcodes: CX13 CX19

8.93
top next
Diagramme zu den förderejektoren cx 13 und cx 19

Diagramme zu den förderejektoren cx 13 und cx 19

CX13 CX19

8.94
top next
Förderejektoren vacuum jet cx 25, cx 38 und cx 50

Förderejektoren vacuum jet cx 25, cx 38 und cx 50

Funktionsprinzip
Die Versorgungsdruckluft, die in eine ringförmige Kammer, die konzentrische zum Apparat ist, geblasen wird, strömt bei sehr hoher Geschwindigkeit zur Mitte des Hauptrohres, wodurch ein Spiraleffekt entsteht.
Dadurch wird wiederum ein Unterdruck im Inneren des Apparates erzeugt und ein großes Luftvolumen zum Ausgang desselben gebracht.
Durch die Variation des Drucks der Versorgungsluft verändert sich folglich auch der Unterdruck und die Menge der angesaugten Luft.
Eigenschaften
Die besondere Form der regulierbaren Vakuumerzeuger und ihr Funktionsprinzip mit geradlinigem Fluss gestatten die Ansaugung und Übertragung von Produkten unterschiedlicher Beschaffenheit.
Die Vacuum Jet eignen sich für die Übertragung von Pulvern, Granulaten, Sägemehl, Getreide, Metallspänen, flüssigen oder trockenen Lebensmitteln, etc. oder aber zum Ansaugen von Rauch, Kühlnebel, Öl- oder Wasserkondensaten, etc. Da diese Vakuumerzeuger keine beweglichen Komponenten haben, können sie kontinuierlich betrieben werden, ohne dabei Wärme zu entwickeln.
Außerdem arbeiten die Erzeuger ohne Strom und können somit auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Sie sind in eloxiertem Aluminium oder rostfreiem Stahl erhältlich. Auf Grund ihrer Eigenschaften macht eine gute Filtrierung der Versorgungsdruckluft jegliche Art von Wartung überflüssig.
Produktcodes: CX25 CX38 CX50

8.95
top next
Diagramme zu den förderejektoren cx 25, cx 38 und cx50

Diagramme zu den förderejektoren cx 25, cx 38 und cx50

CX25 CX38 CX50

8.96
top next
Regulierbare vakuumerzeuger PVR 25 MS

Regulierbare vakuumerzeuger PVR 25 MS

-

8.96.1
top next
Pneumatische mini-vakuumpumpsysteme dop 06 und dop 10

Pneumatische mini-vakuumpumpsysteme dop 06 und dop 10

Die Mini-Vakuumpumpsysteme sind kleine autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden und sich durch ihre reduzierten Maße auszeichnen.
Sie bestehen aus:
- Einem kleinen Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger, der mit Druckluft funktioniert.
- Einem pneumatischen Vakuumschalter für die Regulierung des Vakuumgrades.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem pneumatisch betätigtem Ventil für die Versorgung des Vakuumerzeugers.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats.
Die Aufrechterhaltung des Vakuumgrades im Tank, der mit dem Mini Vakuumschalter voreingestellt ist, erfolgt vollständig automatisch.
Die Mini-Vakuumpumpsysteme sind für den Einsatz an kleinen feststehenden oder mobilen Arbeitsstationen geeignet, die das Vakuum benötigen, wie:
- Wägen mit Sauggreifern für die Befestigung und den Transport von Glasscheiben.
- Vakuum-Aufspannsysteme für die Wartung von Ski, die Bearbeitung von Marmor, das Polieren von Gegenständen aus Kupfer, Zinn oder Silber etc.
- Flaschenzüge mit Sauggreifern für das Anheben von Fernsehapparaten und Haushaltsgeräten, für das Einsetzen von Scheiben in Fensterrahmen, von Keramikfliesen, für die Zuführung von Blechen an Pressen etc. Die pneumatischen Mini-Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brand- oder Explosionsgefahr herrscht.
Produktcodes: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX

8.97
top next
Pneumatische mini-vakuumpumpsysteme dop 20

Pneumatische mini-vakuumpumpsysteme dop 20

Diese Mini-Vakuumpumpsysteme unterscheiden sich von den zuvor beschriebenen zum Einen durch das Volumen ihres Tanks und zum Anderen durch den installierten Vakuumerzeuger.
Der Vakuumerzeuger der Serie PVP… MDX ES ist mit einer Energiesparvorrichtung ausgerüstet, die automatisch den voreingestellten Vakuumgrad im Inneren des Tanks beibehält.
Die anderen installierten Zubehörteile, mit Ausnahme des Vakuumschalters und des pneumatisch betätigten Ventils für die Versorgung des Vakuumerzeuger, sind dieselben, die auch an den DOP 06 und DOP 10 installiert sind. Ihr Gebrauch ist derselbe wie der zuvor beschriebenen Mini-Vakuumpumpsysteme.
Produktcodes: DOP20PVP25MDX DOP20PVP35MDX

8.98
top next
Pneumatische vakuumpumpsysteme dop 25

Pneumatische vakuumpumpsysteme dop 25

Die Vakuumpumpsysteme sind autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden.
Sie bestehen aus:
- Einem Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger der Serie PVP … MDX ES, der mit Druckluft funktioniert und mit einer Energiesparvorrichtung ausgestattet ist.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats.
Die Beibehaltung des Vakuumgrades im Tank, der mit Hilfe des integrierten Vakuumschalters voreingestellt wird, erfolgt vollständig automatisch. Die Vakuumpumpsysteme werden normalerweise für die Bewegung besonders schwerer oder wertvoller Ladungen mit Sauggreifern eingesetzt, da sie den Sauggreifern auch bei Stromausfall gestatten, den Griff für eine gewisse Zeit, die von der Kapazität des Tanks abhängt, beizubehalten.
Sie sind auch für den Anschluss mehrerer Maschinen geeignet, die das Vakuum nutzen, für die Zentralisierung des Vakuums.
Hinsichtlich des Stromverbrauchs ist der Einsatz des Vakuumpumpsystems in beiden Fällen besonders vorteilhaft, da die Pumpe nur dann aktiv wird, wenn die Maschine, die das Vakuum nutzt, dieses verlangt.
Die pneumatischen Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Produktcodes: DOP25PVP25MDX DOP25PVP35MDX

8.99
top next
Pneumatische vakuumpumpsysteme dop 50

Pneumatische vakuumpumpsysteme dop 50

Die Vakuumpumpsysteme sind autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden.
Sie bestehen aus:
- Einem Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger der Serie PVP … MDX ES, der mit Druckluft funktioniert und mit einer Energiesparvorrichtung ausgestattet ist.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats.
Die Beibehaltung des Vakuumgrades im Tank, der mit Hilfe des integrierten Vakuumschalters voreingestellt wird, erfolgt vollständig automatisch. Die Vakuumpumpsysteme werden normalerweise für die Bewegung besonders schwerer oder wertvoller Ladungen mit Sauggreifern eingesetzt, da sie den Sauggreifern auch bei Stromausfall gestatten, den Griff für eine gewisse Zeit, die von der Kapazität des Tanks abhängt, beizubehalten.
Sie sind auch für den Anschluss mehrerer Maschinen geeignet, die das Vakuum nutzen, für die Zentralisierung des Vakuums.
Hinsichtlich des Stromverbrauchs ist der Einsatz des Vakuumpumpsystems in beiden Fällen besonders vorteilhaft, da die Pumpe nur dann aktiv wird, wenn die Maschine, die das Vakuum nutzt, dieses verlangt.
Die pneumatischen Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Produktcodes: DOP50PVP50MDX DOP50PVP60MDX

8.100
top next
Pneumatische vakuumpumpsysteme dop 100

Pneumatische vakuumpumpsysteme dop 100

Die Vakuumpumpsysteme sind autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden.
Sie bestehen aus:
- Einem Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger der Serie PVP … MDX ES, der mit Druckluft funktioniert und mit einer Energiesparvorrichtung ausgestattet ist.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats.
Die Beibehaltung des Vakuumgrades im Tank, der mit Hilfe des integrierten Vakuumschalters voreingestellt wird, erfolgt vollständig automatisch. Die Vakuumpumpsysteme werden normalerweise für die Bewegung besonders schwerer oder wertvoller Ladungen mit Sauggreifern eingesetzt, da sie den Sauggreifern auch bei Stromausfall gestatten, den Griff für eine gewisse Zeit, die von der Kapazität des Tanks abhängt, beizubehalten.
Sie sind auch für den Anschluss mehrerer Maschinen geeignet, die das Vakuum nutzen, für die Zentralisierung des Vakuums.
Hinsichtlich des Stromverbrauchs ist der Einsatz des Vakuumpumpsystems in beiden Fällen besonders vorteilhaft, da die Pumpe nur dann aktiv wird, wenn die Maschine, die das Vakuum nutzt, dieses verlangt.
Die pneumatischen Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brandoder Explosionsgefahr herrscht.
Produkt-Code: DOP100PVP75MDX

8.101
top next
Pneumatische vakuumpumpsysteme dop 150

Pneumatische vakuumpumpsysteme dop 150

Die Vakuumpumpsysteme sind autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden.
Sie bestehen aus:
- Einem Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger der mit Druckluft funktioniert.
- Einem pneumatischen Vakuumschalter für die Regulierung des Vakuumgrades.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem pneumatisch betätigtem Ventil für die Versorgung des Vakuumerzeugers.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats aus dem Tank.
Die Beibehaltung des Vakuumgrades im Tank, der mit Hilfe des Vakuumschalters voreingestellt wird, erfolgt vollständig automatisch. Die pneumatischen Vakuumpumpsysteme werden normalerweise für die Bewegung besonders schwerer oder wertvoller Ladungen mit Sauggreifern eingesetzt, da sie den Sauggreifern auch bei Stromausfall gestatten, den Griff für eine gewisse Zeit, die
von der Kapazität des Tanks abhängt, beizubehalten.
Sie sind auch für den Anschluss mehrerer Maschinen geeignet, die das Vakuum nutzen, für die Zentralisierung des Vakuums.
Hinsichtlich des Stromverbrauchs ist der Einsatz des Vakuumpumpsystems in beiden Fällen besonders vorteilhaft, da die Pumpe nur dann aktiv wird, wenn die Maschine, die das Vakuum nutzt, dieses verlangt.
Die pneumatischen Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brand- oder Explosionsgefahr herrscht.
Produkt-Code: DOP150PVP150MD

8.102
top next
Pneumatische vakuumpumpsysteme dop 300

Pneumatische vakuumpumpsysteme dop 300

Die Vakuumpumpsysteme sind autonome Einheiten für die Erzeugung eines Vakuums, die ausschließlich mit Druckluft versorgt werden.
Sie bestehen aus:
- Einem Tank aus geschweißtem Stahlblech.
- Einem Vakuumerzeuger der mit Druckluft funktioniert.
- Einem pneumatischen Vakuumschalter für die Regulierung des Vakuumgrades.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Druckregulierer mit Filter.
- Einem pneumatisch betätigtem Ventil für die Versorgung des Vakuumerzeugers.
- Einem Schiebeventil für die Unterbrechung der Druckluft.
- Einem Hahn zum Auslassen des Kondensats aus dem Tank.
Die Beibehaltung des Vakuumgrades im Tank, der mit Hilfe des Vakuumschalters voreingestellt wird, erfolgt vollständig automatisch. Die pneumatischen Vakuumpumpsysteme werden normalerweise für die Bewegung besonders schwerer oder wertvoller Ladungen mit Sauggreifern eingesetzt, da sie den Sauggreifern auch bei Stromausfall gestatten, den Griff für eine gewisse Zeit, die
von der Kapazität des Tanks abhängt, beizubehalten.
Sie sind auch für den Anschluss mehrerer Maschinen geeignet, die das Vakuum nutzen, für die Zentralisierung des Vakuums.
Hinsichtlich des Stromverbrauchs ist der Einsatz des Vakuumpumpsystems in beiden Fällen besonders vorteilhaft, da die Pumpe nur dann aktiv wird, wenn die Maschine, die das Vakuum nutzt, dieses verlangt.
Die pneumatischen Vakuumpumpsysteme benötigen keinen Strom, sondern nur Druckluft mit 4 ÷ 6 bar und können daher auch in Arbeitsumgebungen eingesetzt werden, in denen Brand- oder Explosionsgefahr herrscht.
Produkt-Code: DOP300PVP300MD

8.103
top next
Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme:  Tanks für pneumatische mini-vakuumpumpsysteme

Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme: Tanks für pneumatische mini-vakuumpumpsysteme

Die Tanks für die pneumatischen Mini-Vakuumpumpsysteme sind horizontal und mit rechteckigem Querschnitt. Sie sind aus geschweißtem Stahlblech gefertigt, perfekt vakuum-dicht und mit speziellen Lacken lackiert, die sie vor Korrosion und Wasserkondensaten schützen.
Sie sind für die Installation eines Vakuumerzeugers, der unter den in der Tabelle aufgezählten auszuwählen ist, und einer pneumatischen Anlage vorbereitet.
Sie sind ausgestattet mit:
- Einem pneumatischen Vakuumschalter für die Regulierung des max. Vakuumgrades.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades im Tank.
- Einem Rückschlagventil, passend zum Anschluss des Vakuumerzeugers.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Hahn zum Auslassen des Kondensats.
- Einer Leitung, Anschlüssen und Schrauben für den Anschluss und die Befestigung des Vakuumerzeugers am Tank.
Sie sind mit den volumetrischen Kapazitäten von 6 bis 10 Litern erhältlich.
Produktcodes: DOP0601 DOP1001 DOP2001

8.104
top next
Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme:  Tanks für pneumatische vakuumpumpsysteme dop 25, 50 und 100

Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme: Tanks für pneumatische vakuumpumpsysteme dop 25, 50 und 100

Die Tanks für die pneumatischen Vakuumpumpsysteme sind horizontal und haben einen kreisförmigen Querschnitt.
Sie bestehen aus geschweißtem Stahlblech, sind perfekt vakuumdicht und mit speziellen Lacken lackiert, die sie vor Korrosion und Wasserkondensaten schützen.
Sie sind für die Installation einer pneumatischen Anlage und eines Vakuumerzeugers PVP .. MDX ES vorbereitet, der unter den in der Tabelle aufgezählten auszuwählen ist und bereits das servogesteuerte Schieberventil, das Rückschlagventil und den pneumatischen Vakuumschalter integriert haben.
Sie sind ausgestattet mit:
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades im Tank.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Hahn zum Auslassen des Kondensats.
- Einer Leitung, Anschlüssen und Schrauben für den Anschluss und die Befestigung des Vakuumerzeugers am Tank.
Sie sind mit den volumetrischen Kapazitäten von 25, 50 und 100 Litern erhältlich.
Produktcodes: DOP2501 DOP5001 DOP5002 DOP10001

8.105
top next
Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme:  Tanks für pneumatische vakuumpumpsysteme dop 150 und 300

Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme: Tanks für pneumatische vakuumpumpsysteme dop 150 und 300

Die Tanks für die pneumatischen Vakuumpumpsysteme sind horizontal und haben einen kreisförmigen Querschnitt.
Sie bestehen aus geschweißtem Stahlblech, sind perfekt vakuumdicht und mit speziellen Lacken lackiert, die sie vor Korrosion und Wasserkondensaten schützen.
Sie sind für die Installation einer pneumatischen Anlage und eines Vakuumerzeugers PVP .. MDR vorbereitet, der unter den in der Tabelle aufgezählten auszuwählen ist und bereits das Rückschagventil integriert hat.
Sie sind ausgestattet mit:
- Einem pneumatischen Vakuumschalter für die Regulierung des max. Vakuumgrades.
- Einem Vakuummeter für das direkte Ablesen des Vakuumgrades im Tank.
- Einem manuell betätigten Ventil für die Unterbrechung des Vakuums.
- Einem Ansaugfilter mit Papierfiltereinsatz der Serie FC.
- Einem Hahn zum Auslassen des Kondensats.
- Einer Leitung, Anschlüssen und Schrauben für den Anschluss und die Befestigung des Vakuumerzeugers am Tank.
Sie sind mit den volumetrischen Kapazitäten von 150 und 300 Litern erhältlich.
Produktcodes: DOP15001 DOP30001

8.106
top next
Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme:  Pneumatische steuerapparate für mini-vakuumpumpsysteme und vakuumpumpsysteme

Komponenten für mini-vakuumpumpsysteme und vakuumpumpsysteme: Pneumatische steuerapparate für mini-vakuumpumpsysteme und vakuumpumpsysteme

Die pneumatische Steueranlage für Mini-Vakuumpumpsysteme ist in der Lage, einen Vakuumerzeuger zu kontrollieren und die automatische Beibehaltung des mit dem pneumatischen Vakuumschalter voreingestellten Vakuumgrades im Tank zu garantieren.
Sie besteht aus:
- Einem Filterdruckregler mit Manometer für die Regulierung der Versorgungsdruckluft.
- Einem Schieberventil für die Unterbrechung der Druckluft.
- Einem servogesteuerten 3-Wege-Ventil für die Versorgung des Vakuumerzeugers.
- Anschlüssen und Leitungen für den Anschluss der verschiedenen Komponenten und Schrauben für die Befestigung an der Halterung.
Produktcodes: DOP0690 DOP2090 DOP5090 DOP15090

top next

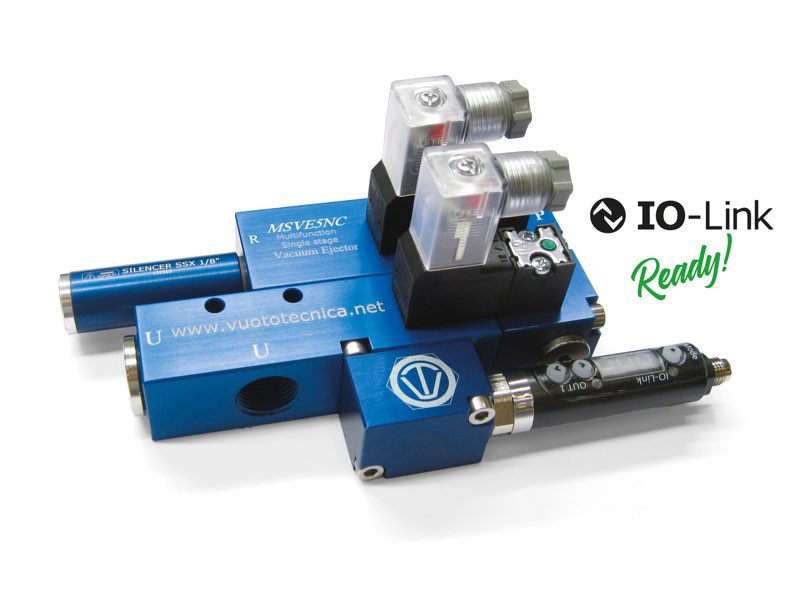

Mehrstufige multifunktions-vakuumerzeuger, serie MSVE

Mehrstufige multifunktions-vakuumerzeuger, serie MSVE

• Autonome Vakuumeinheiten, die in der Lage sind, vollständig ein Vakuum-Greifsystem zu steuern
• Das einzigartige Druckluftversorgungssystem mit koaxialen Verschlüssen gestattet die Zufuhr großer Luftmengen, sowohl zu den Ejektoren als auch zum Ausstoßsystem, wodurch eine höhere Geschwindigkeit beim Greifen und Loslassen der Last gewährleistet wird
• Der einstufige Ejektor, mit dem sie ausgestattet sind, ermöglicht maximale Entleerungsgeschwindigkeiten angesichts der Ansaugkapazitäten und immer schnellerer Arbeitszyklen
• Sie sind in der Lage, sämtliche Funktionen einer Vakuumanlage für das Vakuum-Handling zu steuern: Ansaugen, Steuerung der durchgeführten Greif- und Loslass-Vorgänge mit Gegenblasen, dessen Intensität und Dauer regulierbar sind
• Ein digitaler Vakuumschalter steuert die Versorgungsluft und den Start des Zyklus in völliger Sicherheit
• Der Ansaugfilter und das Rückhalteventil sind in die Erzeuger integriert
• Ein Durchflussregler mit Schraube dosiert die Menge der ausgestoßenen Luft
• Ein Schalldämpfer am Auslass der verbrauchten Luft verringert den Lärmpegel auf ein Minimum
• Max. Versorgungsruck: 4 bar
• Durchflussmengen von 3, 5, 8 und 12 m³/h
• Max. Vakuumgrad: - KPa 90
• Ein Kabelsatz mit integrierter Energiesparvorrichtung ist auf Anfrage erhältlich
• Besonders geeignet für die Branche der Industrierobotik

top next
