Vakuum-Sauggreiferhalter

Mikro-sauggreiferhalter

Mikro-sauggreiferhalter

- Extrem leicht und kompakt.
- Schäfte und Federn aus Edelstahl.
- Selbstschmierende Buchsen, die in die Gewindemuffe integriert sind und so für ein reibungsloses Gleiten des Schafts und eine lange Lebensdauer sorgen.
- Geeignet für Pick & Place und Manipulatoren für das Abladen von Kunststoffobjekten von Stanzpressen.
- Erhältlich in verschiedenen Ausführungen, mit oder ohne Anschlussstück.
- Geeignet für alle Sauggreifer mit einem Anschluss mit M5-Außengewinde.
Produktcodes: 208005 208005SR 208005RR

2.01
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter

Mini-sauggreiferhalter

Die auf dieser und den folgenden Seiten dargestellten Sauggreiferhalter zeichnen sich durch sehr kleine Abmessungen aus, die eine Reduzierung des Gewichts und der Gesamtabmessungen sowie den Einsatz auch sehr kleiner Sauggreifer ermöglichen und bei gleichem Durchmesser die gleiche Leistung wie die größeren Serien garantieren.
Sie bestehen aus:
- Einem Messingschaft zur Befestigung des Sauggreifers;
- Einer Gewindehülse mit Muttern zur Befestigung des Sauggreiferhalters an der Maschine;
- Einer Feder, die den Aufprall des Sauggreifers dämpft und gleichzeitig einen konstanten Druck mit der zu hebenden Last aufrechterhält;
- Einer Schnellkupplung zum Anschluss an die Saugleitung.
Produktcodes: 200430 200530 200630 200830 200930 201030 201230 201415 201430 201530 201730 201812 201830 202030 202230 202515 203015 203515 204015 204515 202530 203030 203530 202724 203024 204530 206030 205020 206528

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter für faltenbalgsauggreifer

Mini-sauggreiferhalter für faltenbalgsauggreifer

Die auf dieser und den folgenden Seiten dargestellten Sauggreiferhalter zeichnen sich durch sehr kleine Abmessungen aus, die eine Reduzierung des Gewichts und der Gesamtabmessungen sowie den Einsatz auch sehr kleiner Sauggreifer ermöglichen und bei gleichem Durchmesser die gleiche Leistung wie die größeren Serien garantieren.
Sie bestehen aus:
- Einem Messingschaft zur Befestigung des Sauggreifers;
- Einer Gewindehülse mit Muttern zur Befestigung des Sauggreiferhalters an der Maschine;
- Einer Feder, die den Aufprall des Sauggreifers dämpft und gleichzeitig einen konstanten Druck mit der zu hebenden Last aufrechterhält;
- Einer Schnellkupplung zum Anschluss an die Saugleitung.
Produktcodes: 200650 200850 201116 201150 201630 201523 201823 201829 201835 201850 202062 201917 202023 202219 203426 202535 203032 204042 204328 203050 204050

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit innen- und aussengewindeanschlüssen

Mini-sauggreiferhalter mit innen- und aussengewindeanschlüssen

Die auf dieser Seite gezeigten Mini-Sauggreiferhalter haben die gleichen Eigenschaften wie die vorstehend beschriebenen; sie unterscheiden sich durch den Messingschaft mit 1/8" und 1/4" Gasinnengewindeanschluss, durch den Einbau nur von Sauggreifer mit Außengewindehalterung und durch den Vakuumanschluss, der radial oder axial sein kann, nach Ihrer Wahl.
Produktcodes: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit versenkter gegefeder

Mini-sauggreiferhalter mit versenkter gegefeder

Um die Abmessungen und das Gewicht weiter zu reduzieren und den Anforderungen der Hersteller von automatischen Entladesystemen für Kunststoff-Formpressen gerecht zu werden, wurden diese Mini-Sauggreiferhalter mit einer eingebauten Feder und einem Schaft zur Befestigung des Sauggreifers aus eloxiertem Aluminium gefertigt. Auch bei diesen ist es möglich, nur Sauggreifer mit Außengewindeunterstützung zu montieren; die besondere Form der Messingführungsbuchse zur Befestigung des Sauggreiferhalter an der Maschine verhindert die Drehung des Schaftes und damit der Sauggreifer.
Der Vakuumanschluss ist radial.
Produktcodes: 208015 208020

2.18
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit verringertem hub

Mini-sauggreiferhalter mit verringertem hub

Der reduzierte Dämpfungshub und die besondere Form haben es ermöglicht, die Gesamtabmessungen und das Gewicht dieser Sauggreiferhalter im Vergleich zu normalen Mini-Sauggreiferhaltern weiter zu reduzieren.
Die Komponenten sind fast identisch; die Vakuumanschlüsse ändern sich und in diesen Sauggreiferhaltern sind sie ein kleiner Standardgummihalter oder zwei auf Anfrage, radial.
Sie eignen sich für kleine, manuell einzubringende Sauggreifer mit einem Durchmesser zwischen 10 und 30 mm.
Produktcodes: 200713 201010 201210 201510 201810 202010 202210 202510 203010

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit einbaubuchse

Mini-sauggreiferhalter mit einbaubuchse

Neben der geringen Größe des Sauggreiferhalters ermöglicht ihre besondere Form die direkte Montage am Vakuumverteiler, was zu erheblichen Zeiteinsparungen und dem Wegfall von Rohren und Armaturen führt.
Eine Sechskant-Gewindebuchse zur direkten Montage des Sauggreiferhalters am Vakuumverteiler, ausgestattet mit einer Dichtung, dient als Führung und Dichtung für den Messingschaft zur Befestigung des Sauggreifers.
Produktcodes: 202511 203011 203511 204011 204511

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit einbaubuchse mit innengewindeanschluss

Mini-sauggreiferhalter mit einbaubuchse mit innengewindeanschluss

Neben der geringen Größe des Sauggreiferhalters ermöglicht ihre besondere Form die direkte Montage am Vakuumverteiler, was zu erheblichen Zeiteinsparungen und dem Wegfall von Rohren und Armaturen führt.
Eine Sechskant-Gewindebuchse zur direkten Montage des Sauggreiferhalters am Vakuumverteiler, ausgestattet mit einer Dichtung, dient als Führung und Dichtung für den Messingschaft zur Befestigung des Sauggreifers.
Produktcodes: 200811 201011 200811M 201011M

2.24
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit taster

Mini-sauggreiferhalter mit taster

Sie haben die gleichen mechanischen Eigenschaften wie die Mini-Sauggreiferhalter; sie zeichnen sich durch eine Sonde aus, die an einem konischen Verschluss befestigt ist, der die Funktion hat, den Saugvorgang zu öffnen und so Vakuum zu erzeugen, nur wenn der Sauggreifer mit der zu hebenden Last in Berührung kommt.
Produktcodes: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit taster und einbaubuchse

Mini-sauggreiferhalter mit taster und einbaubuchse

Die technischen und mechanischen Eigenschaften sind die gleichen wie bei den auf den vorherigen Seiten beschriebenen Mini-Sauggreierhaltern mit Sonde; sie zeichnen sich durch eine Sechskant-Gewindebuchse aus, die eine direkte Montage auf dem Vakuumverteiler ermöglicht, wodurch Zeit gespart und Rohre und Armaturen vermieden werden.
Produktcodes: 201265 201565 201865 202065 202265 202565 203065 203565 204065

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit taster ohne federwirkung

Mini-sauggreiferhalter mit taster ohne federwirkung

Sie haben die gleiche Funktion wie die Mini-Sauggreiferhalter mit Sonde, sind aber zur weiteren Reduzierung der Gesamtabmessungen der Dämpfungsfeder, des Gewinderohres mit Muttern zur Befestigung an der Maschine und der Schnellkupplung entzogen worden.
Diese Art von Sauggreiferhaltern muss direkt auf dem Vakuumverteiler montiert werden; zur schnellen Montage ist das Endteil mit einem Außengewinde versehen.
Produktcodes: 201261 201561 201861 202061 202261 202561 203061 203561 204061

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit integriertem selbstschliessendem ventil

Mini-sauggreiferhalter mit integriertem selbstschliessendem ventil

Neben den typischen Eigenschaften der Mini-Sauggreiferhalter haben sie ein integriertes selbstschließendes Ventil.
Das selbstschließende Ventil hat die Funktion, automatisch die Ansaugung zu schließen, wenn der Sauggreifer nicht auf der Oberfläche der zu hebenden Last aufsetzt oder wenn die Aufnahme geschädigt ist oder wenn eine starke Luftdurchlässigkeit vorhanden ist, die verhindert, dass der Vakuumgrad der anderen Sauggreifer der Anlage, die regelmäßig aufnehmen, sinken kann.
Der Vorteil dabei ist offensichtlich, denn mit diesem System sind Sie nicht mehr an die Positionierung oder den Ausschluss der nicht am Griff interessierten Sauggreifer gebunden.
Auf diese Sauggreiferhalter können Sauggreifer mit einem Mindestdurchmesser von 10 mm und Höchstdurchmesser von 50 mm angesetzt werden, solange sie eine 1/8" Gas-Außengewindehalterung haben.
Produktcodes: 209935

2.40
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter verdrehsicher

Mini-sauggreiferhalter verdrehsicher

Die technischen Eigenschaften sind fast identisch mit denen der Mini-Sauggreiferhalter; sie unterscheiden sich für den Messingschaft, der einen Sechskantquerschnitt hat, und für die relative Stahlführungsbuchse, die eine Sechskantbohrung hat.
Diese Konformation verhindert, dass sich der Schaft um die eigene Achse dreht und somit auch die Drehung des Sauggreifers mit Halterung, aufgeschraubt.
Sie eignen sich für Sauggreifer mit Innen- oder Aussengewindehalterung, mit einem Mindestdurchmesser von 10 mm und einem Höchstdurchmesser von 60 mm, sind aber insbesondere für den Einbau von rechteckigen, konkaven und elliptischen Sauggreifern konzipiert.
Produktcodes: 209508 209528 209538

Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter mit magnetischem sensor

Mini-sauggreiferhalter mit magnetischem sensor

Diese Sauggreiferhalter haben die gleichen technischen Eigenschaften wie die Mini-Sauggreiferhalter.
Sie sind mit einem magnetischen Sensor versehen, welches jedes Mal ein elektrisches Signal zur Automatik liefert, wenn der Sauggreifer die Aufnahme effektiv ausführt.
Auf Grund dieser Eigenschaft wird der Einsatz bei Werkstück-Zählmanipulatoren, Verpackungsmaschinen und in allen Fällen, in denen absolut sichergestellt sein muss, dass der aufgenommene Gegenstand vorhanden ist. Konzipiert für das Greifen von Schokoriegeln, Snacks, Brioches und ähnlichen Produkten, werden sie derzeit in der auf dieser Seite dargestellten Ausführung hergestellt, können aber auf Wunsch auch mit anderen Sauggreifern hergestellt werden.
Produktcodes: 209902 209903

2.44
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Mini-sauggreiferhalter fix

Mini-sauggreiferhalter fix

Es handelt sich um einfache Gewindebuchsen aus vernickeltem Messing, mit Spannmuttern zur Höhenverstellung und mit Gewindeenden: eine für die Montage des Sauggreifers mit Halterung, die andere für die Schnellkupplung zum Anschluss an das Saugrohr.
Produktcodes: 207001 207005

2.45
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter

Einfache sauggreiferhalter

Auf einfache und rationelle Weise gebaut, bei gleichzeitiger Gewährleistung maximaler Festigkeit und Haltbarkeit, bestehen die einfachen Sauggreiferhalter aus:
- Einem Messingschaft zur Befestigung des Sauggreifers;
- EinerStahl-Gewindehülse, ausgestattet mit zwei Sechskantmuttern, zur schnellen Montage des Sauggreiferhalters an der Maschine;
- Einer Feder, die den Aufprall des Sauggreifers dämpft und gleichzeitig einen konstanten Druck mit der zu hebenden Last aufrechterhält;
- Einer Schnellkupplung zum Anschluss an die Saugleitung.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 022510 023010 023510 022515 023015 022724 023024 023236 023515 024015 024510 026010 024515 025020 026528 025040 027540 0210040 0210050 025615 026515 027624 029024 0211024 028020 028510 028515 0211010 0211015

Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter für faltenbalgsauggreifer

Einfache sauggreiferhalter für faltenbalgsauggreifer

Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 022023 022219 023426 022535 023032 024042 023050 023099 023055 024030 025030 026030 028530 024050 024060 025050 026050 028550 024328 025053 025250 025335 025630 027530 027542

Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter mit innen- und außengewindeanschlüssen

Einfache sauggreiferhalter mit innen- und außengewindeanschlüssen

Auch diese einfachen Sauggreiferhalter haben die gleichen Eigenschaften und bieten die gleiche Leistung wie die vorstehend beschriebenen; sie zeichnen sich durch den Messingschaft aus, dessen Ende zur Befestigung des Sauggreifers mit einem Außen- oder Innengewinde versehen ist. Die auf diesen Halterungen zu montierenden Sauggreifern müssen unbedingt mit einer geeigneten Gewindehalterung versehen sein.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M

Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter mit taster

Einfache sauggreiferhalter mit taster

Sie haben die gleichen technischen Eigenschaften wie die einfache Sauggreiferhalter; sie zeichnen sich durch eine Sonde aus, die an einem konischen Verschluss befestigt ist, der die Funktion hat, den Saugvorgang zu öffnen und so Vakuum zu erzeugen, nur wenn der Sauggreifer mit der zu hebenden Last in Berührung kommt.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 034510 036010 036515 038020 038510 038515 0311010

Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter mit taster ohne federwirkung

Einfache sauggreiferhalter mit taster ohne federwirkung

Sie haben die gleiche Funktion wie die einfache Sauggreiferhalter mit Taster, wie vorher beschrieben, sind aber zur weiteren Reduzierung der Gesamtabmessungen der Dämpfungsfeder, der Gewindebuchse mit Muttern zur Befestigung an der Maschine und der Schnellkupplung entzogen worden.
Diese Art von Sauggreiferhalter muss direkt auf dem Vakuumverteiler mit Hilfe des Außengewindeschafts am Endteil montiert werden.
Produktcodes: 034511 036011 036516 038021 038511 038516 0311011 035041 037541 0310041 0310051

Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter mit eingebautem selbstschliessendem ventil

Einfache sauggreiferhalter mit eingebautem selbstschliessendem ventil

Neben den typischen Eigenschaften der einfachen Sauggreifer haben sie ein eingebautes selbstschließendes Ventil.
Das selbstschließende Ventil hat die Eigenschaft, automatisch die Ansaugung zu schließen, wenn der Sauggreifer nicht auf der Oberfläche der zu hebenden Last aufsetzt oder wenn die Aufnahme geschädigt ist oder wenn eine starke Luftdurchlässigkeit vorhanden ist, die verhindert, dass der Vakuumgrad der anderen Sauggreifer der Anlage, die regelmäßig aufnehmen, sinken kann.
Der Vorteil dabei ist offensichtlich, denn mit diesem System sind Sie nicht mehr an die Positionierung oder den Ausschluss der nicht am Griff interessierten Sauggreifer gebunden.
Auf diese Sauggreifer können Sauggreifer mit einem Mindestdurchmesser von 35 mm und Höchstdurchmesser von 85 mm angesetzt werden, solange sie eine 1/4" Gas-Außengewindehalterung haben.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 029928 029965 029995

2.97
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferhalter mit gelenk

Einfache sauggreiferhalter mit gelenk

Die technischen und mechanischen Eigenschaften sind die gleichen wie bei einfachen Sauggreiferhaltern; die Ergänzung durch ein Gelenk aus gehärtetem Stahl ermöglicht es den auf diesen Sauggreiferhaltern installierten Flachsaugern, sich an zu hebende Lasten mit leicht geneigten Oberflächen anzupassen oder Rechtwinkligkeitsfehler auszugleichen, die häufig zwischen Sauggreiferhalter und Befestigungshalter der Maschine auftreten.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 026520 028520 0211020 0211022

Bild zoomen
Anfang der Seite untergehen

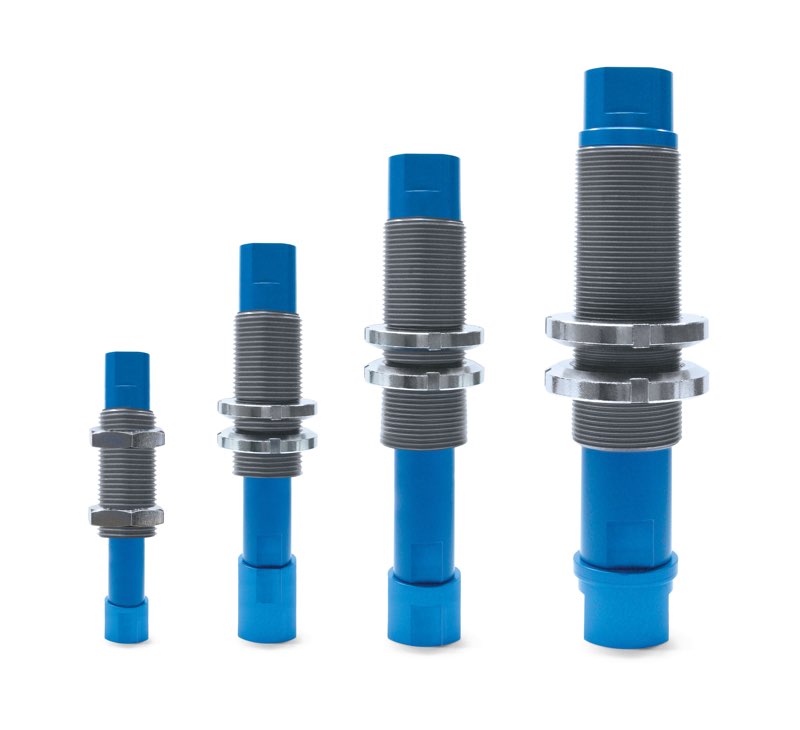

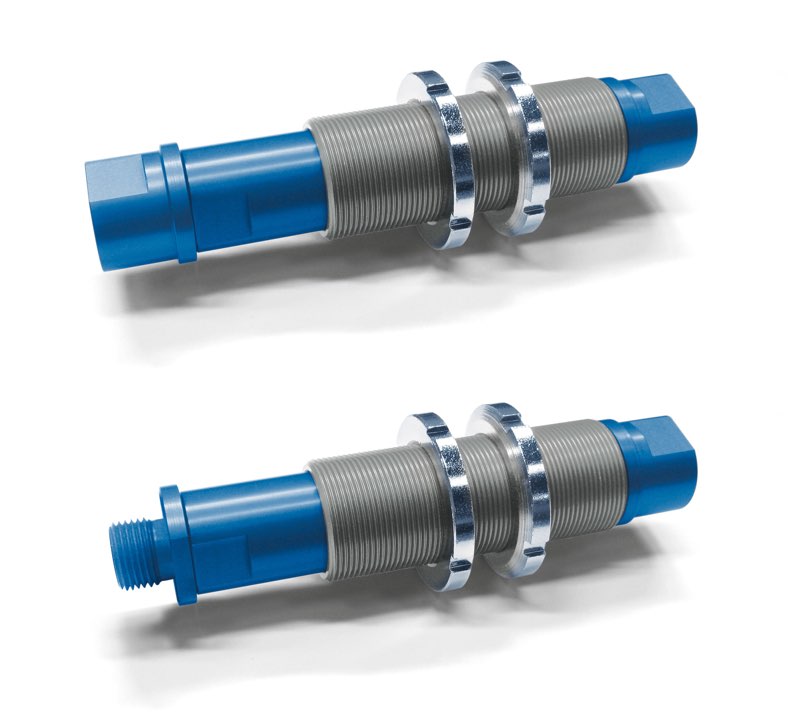

Einfache sauggreiferhalter verdrehsicher

Einfache sauggreiferhalter verdrehsicher

Die technischen Eigenschaften sind fast identisch mit denen der einfachen Sauggreiferhalter, vorher beschrieben; sie unterscheiden sich für den Messingschaft, der einen Sechskantquerschnitt hat, und für die relative Stahlführungsbuchse, die eine Sechskantbohrung hat.
Diese Konformation verhindert, dass sich der Schaft um die eigene Achse dreht und somit auch der Sauggreifer darauf aufgeschraubt.
Die Führungsbuchse ist mit zwei Ringmuttern mit Feingewinde ausgestattet, um eine hohe Präzision bei der Befestigung des Sauggreiferhalters an der Maschine zu gewährleisten.
Sie eignen sich für Sauggreifer mit einem Mindestdurchmesser von 45 mm und einem Maximaldurchmesser von 110 mm, sind aber insbesondere für die Montage von rechteckigen, konkaven oder elliptischen Sauggreifern konzipiert.
Die tatsächlichen Federhübe sind:
- Für Maß C = 28 mm : 16 mm
- Für Maß C = 65 mm : 49 mm
- Für Maß C = 95 mm : 74 mm
Produktcodes: 029528 029565 029595 0295281/4 0295651/4 0295951/4

2.102
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Einfache sauggreiferträger fix

Einfache sauggreiferträger fix

Es handelt sich um einfache Gewindebuchsen aus vernickeltem Messing, mit Spannringmuttern zur Höhenverstellung und mit Innen- odern Aussengewindeenden: eine für die Montage des Sauggreifers mit Halterung, die andere für die Schnellkupplung zum Anschluss an das Saugrohr.
Produktcodes: 029101 029105 029106

2.103
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter

Spezialsauggreiferhalter

Die Spezialsauggreiferhalter sind für das Heben und Handhaben schwerer Lasten sowie für schwere und kontinuierliche Arbeiten in besonders staubiger oder feuchter Umgebung konzipiert und bestehen aus folgenden Komponenten:
- Einem verchromten Stahlschaft zur Befestigung des Sauggreifers;
- Einer Gewindebuchse aus Messing mit selbstschmierenden Buchsen, ausgestattet mit zwei Ringen zur Befestigung des Sauggreiferhalters an der Maschine.
- Einer Feder, die den Aufprall des Sauggreifers mit der zu hebenden Last aufrechterhält;
- Einer Schnellkupplung zum Anschluss an die Saugleitung.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 068510 068515 069024 0610040 0610050 0611010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter für faltenbalgsauggreifer

Spezialsauggreiferhalter für faltenbalgsauggreifer


Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 067542 0611030 0615030 0618030 0611058 0615074 0625030

Bild zoomen
Anfang der Seite untergehen

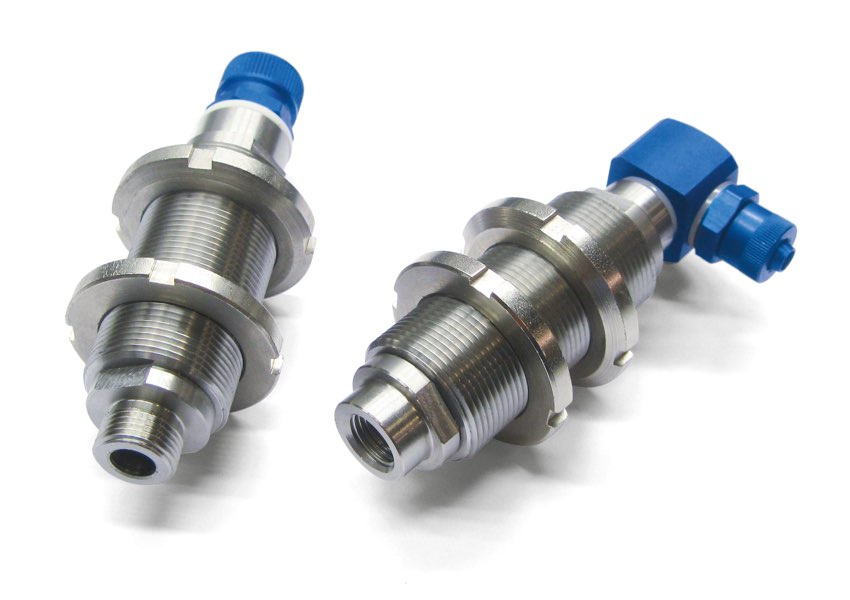

Spezialsauggreiferhalter mit innen- und aussengewindeanschlüssen

Spezialsauggreiferhalter mit innen- und aussengewindeanschlüssen


Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit taster

Spezialsauggreiferhalter mit taster

Sie haben die gleichen mechanischen Eigenschaften wie die Spezialsauggreiferhalter; sie zeichnen sich durch eine Sonde aus, die an einem konischen Verschluss befestigt ist, der die Funktion hat, den Saugvorgang zu öffnen und so Vakuum zu erzeugen, nur wenn der Sauggreifer mit der zu hebenden Last in Berührung kommt.
Die Verwendung dieser Sauggreiferhalter vermeidet die Installation von Gewindebohrern an den Vakuumrohren und wird in allen Fällen empfohlen, in denen die Möglichkeit besteht, dass nicht alle Sauggreifer mit der zu hebenden Last in Berührung kommen (entweder weil die Last nicht gleichmäßig ist oder weil ein Teil davon fehlt).
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 068520 068522 0611020 0611022 0615020

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit tastventil

Spezialsauggreiferhalter mit tastventil

Die technischen und mechanischen Eigenschaften sind die gleichen wie bei den speziellen Sauggreiferhaltern; außerdem verfügen sie über ein Berührungsventil, das bei Anwendung auf den Sauggreiferhaltern die Funktion hat, den Sauggreifer zu öffnen und so ein Vakuum zu erzeugen, nur wenn der Sauggreifer mit der zu hebenden Last in Berührung kommt.
Die Verwendung dieser Sauggreiferhalter vermeidet die Installation von Gewindebohrern an den Vakuumrohren und wird in allen Fällen empfohlen, in denen die Möglichkeit besteht, dass nicht alle Sauggreifer mit der zu hebenden Last in Berührung kommen (entweder weil die Last nicht gleichmäßig ist oder weil ein Teil davon fehlt).
Das Tastsystem-Ventil, mit dem sie ausgestattet sind, kann ohne Modifikation auch an Spezialsauggreiferhalter mit Gelenk eingesetzt werden.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0615022 0620020 0625020 0630020 0635020

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit eingebautem selbstschliessendem ventil

Spezialsauggreiferhalter mit eingebautem selbstschliessendem ventil

Sie haben alle technischen Eigenschaften der speziellen Sauggreiferhalter, wobei ein zusätzliches, selbstschließendes Ventil eingebaut ist.
Das selbstschließende Ventil hat die Funktion, das Ansaugen automatisch zu schließen, wenn der Sauggreifer nicht auf der Oberfläche der zu hebenden Last aufliegt, wenn der Griff defekt ist oder wenn er stark schwitzt. Auf diese Weise wird das Vakuumgrad an den verbleibenden Sauggreifern des Systems, die regelmäßig mit der Last erfasst werden, nicht gesenkt.
Der Vorteil dabei ist offensichtlich, denn mit diesem System sind Sie nicht mehr an die Positionierung oder den Ausschluss der nicht am Griff interessierten Sauggreifer gebunden.
Auf diese Sauggreiferhalter können Sauggreifer mit einem Mindestdurchmesser von 85 mm und Höchstdurchmesser von 150 mm angesetzt werden, solange sie eine 3/8" Gas-Innengewindehalterung haben.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 069955 0699110

2.132
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit gelenk

Spezialsauggreiferhalter mit gelenk

Ausgestattet mit einem speziellen Gelenk aus gehärtetem Stahl ermöglichen diese Sauggreiferhalter die Anpassung des Bechers an die Oberfläche der zu hebenden Last, auch wenn sie nicht vollkommen parallel zur Ebene des Sauggreifers selbst verläuft, oder um Rechtwinkligkeitsfehler auszugleichen, die häufig zwischen dem Sauggreiferhalter und der Befestigungsstütze der Maschine auftreten.
Die technischen und mechanischen Eigenschaften sind die gleichen wie bei den oben beschriebenen Spezialsauggreiferhaltern.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit gelenk ohne kugelgelenk GS

Spezialsauggreiferhalter mit gelenk ohne kugelgelenk GS

Die auf dieser Seite dargestellten Spezialsauggreiferhalter mit Gelenk haben im Gegensatz zu den vorstehend beschriebenen den Sitz des Gelenks, das in der Halterung des Sauggreifers erhalten wurde; diese Anordnung hat es ermöglicht, die Gesamtabmessungen zu reduzieren, ohne ihre Leistung zu beeinträchtigen.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0611032 0615032

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter verdrehsicher aus edelstahl

Spezialsauggreiferhalter verdrehsicher aus edelstahl

Für den Roboter-Automobil-Bereich entwickelt, können sie hervorragende Lösungen für die Greif- und Handhabungsprobleme von Vakuumförderern in allen Industriezweigen bieten. Neben den oben beschriebenen Eigenschaften der Spezialsauggreiferhalter unterscheiden sie sich durch den Sechskantschaft aus Edelstahl und die Bohrung in der Messingführungsbuchse als Sechskantschnitt; diese Beschaffenheit verhindert, dass sich der Schaft um die eigene Achse und damit auch den darauf montierten Sauggreifer dreht.
Die Führungsbuchse ist mit zwei Ringmuttern mit Feingewinde ausgestattet, um eine hohe Präzision bei der Befestigung des Sauggreiferhalters an der Maschine zu gewährleisten. Darüber hinaus sind die beiden Enden des Schaftes, auch aus Edelstahl, mit Gewinde, Außen- oder Innengewinde austauschbar; an einem Ende ist die gerade Schnellkupplung zum Anschluss an das Saugrohr eingeschraubt, am anderen Ende wird der gewählte Sauggreifer mit Halterung montiert.
Sie eignen sich für Sauggreifer mit einem Mindestdurchmesser von 40 mm und einem Maximaldurchmesser von 200 mm, sind aber insbesondere für die Montage von rechteckigen und elliptischen Sauggreifern konzipiert.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0611042 0612742 0615042

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter verdrehsicher aus edelstahl

Spezialsauggreiferhalter verdrehsicher aus edelstahl

Für den Roboter-Automobil-Bereich entwickelt, können sie hervorragende Lösungen für die Greif- und Handhabungsprobleme von Vakuumförderern in allen Industriezweigen bieten. Neben den oben beschriebenen Eigenschaften der Spezialsauggreiferhalter unterscheiden sie sich durch den Sechskantschaft aus Edelstahl und die Bohrung in der Messingführungsbuchse als Sechskantschnitt; diese Beschaffenheit verhindert, dass sich der Schaft um die eigene Achse und damit auch den darauf montierten Sauggreifer dreht.
Die Führungsbuchse ist mit zwei Ringmuttern mit Feingewinde ausgestattet, um eine hohe Präzision bei der Befestigung des Sauggreiferhalters an der Maschine zu gewährleisten. Darüber hinaus sind die beiden Enden des Schaftes, auch aus Edelstahl, mit Gewinde, Außen- oder Innengewinde austauschbar; an einem Ende ist die gerade Schnellkupplung zum Anschluss an das Saugrohr eingeschraubt, am anderen Ende wird der gewählte Sauggreifer mit Halterung montiert.
Sie eignen sich für Sauggreifer mit einem Mindestdurchmesser von 40 mm und einem Maximaldurchmesser von 200 mm, sind aber insbesondere für die Montage von rechteckigen und elliptischen Sauggreifern konzipiert.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 065580 065581 065582 0611080 0611081 0611082

2.145
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter verdrehsicher mit aussengewindeanschluss

Spezialsauggreiferhalter verdrehsicher mit aussengewindeanschluss


Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096

2.146
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter verdrehsicher mit verstellbarer halterung mit kugelgelenk

Spezialsauggreiferhalter verdrehsicher mit verstellbarer halterung mit kugelgelenk

Zusätzlich zu den oben beschriebenen Eigenschaften der Spezialsauggreiferhalter verdrehsicher sind diese mit einem Kugelgelenk aus verstellbarem Nylon ausgestattet, mit dem Sie den Sauggreifer an der gewünschten Stelle positionieren und halten können.
Ihre Halterung zur Befestigung an der Maschine ist aus Aluminium und besteht aus zwei Teilen, die durch Schrauben miteinander verbunden sind und eine Blockierung des Kugelgelenks ermöglichen, wodurch der Sauggreiferhalter an seinem Platz bleibt.
Sie eignen sich für Sauggreifer mit einem Mindestdurchmesser von 40 mm und einem Maximaldurchmesser von 200 mm, sind aber insbesondere für die Montage von rechteckigen und elliptischen Sauggreifern konzipiert.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit doppelter federwirkung

Spezialsauggreiferhalter mit doppelter federwirkung

Alle oben beschriebenen Spezialsauggreifer können in der Ausführung mit doppelter Federwirkung geliefert werden.
Die Befestigungsbuchse des Sauggreiferhalters wird zwischen zwei Federn positioniert: Die untere dient dazu, den Aufprall des Sauggreifers mit der zu hebenden Last während der Annäherungsphase abzufedern, während die obere dazu dient, den Aufprall des Sauggreifers mit dem Ende des Sauggreiferhalters abzufedern und der Sauggreifer während der Hebephase allmählich zu belasten.
Ihr Einsatz wird empfohlen, wenn die zu hebende Last sehr schwer, steif und mit schlechter Ebenheit ist.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013

Bild zoomen
Anfang der Seite untergehen
Spezialsauggreiferhalter mit doppelter federwirkung

Spezialsauggreiferhalter mit doppelter federwirkung

Ausgestattet mit einem speziellen Gelenk aus gehärtetem Stahl ermöglichen diese Sauggreiferhalter die Anpassung des Bechers an die Oberfläche der zu hebenden Last, auch wenn sie nicht vollkommen parallel zur Ebene des Sauggreifers selbst verläuft, oder um Rechtwinkligkeitsfehler auszugleichen, die häufig zwischen dem Sauggreiferhalter und der Befestigungsstütze der Maschine auftreten.
Die Befestigungsbuchse des Sauggreiferhalters wird zwischen zwei Federn positioniert: Die untere dient dazu, den Aufprall des Sauggreifers mit der zu hebenden Last während der Annäherungsphase abzufedern, während die obere dazu dient, den Aufprall des Sauggreifers mit dem Ende des Sauggreiferhalters abzufedern und der Sauggreifer während der Hebephase allmählich zu belasten.
Sie werden besonders für die Handhabung sehr schwerer, starrer Lasten mit geringer Ebenheit empfohlen.
Die tatsächlichen Federhübe sind:
- Für Maß C = 55 mm : 37 mm
- Für Maß C = 110 mm : 84 mm
Produktcodes: 0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014 0635014

Bild zoomen
Anfang der Seite untergehen

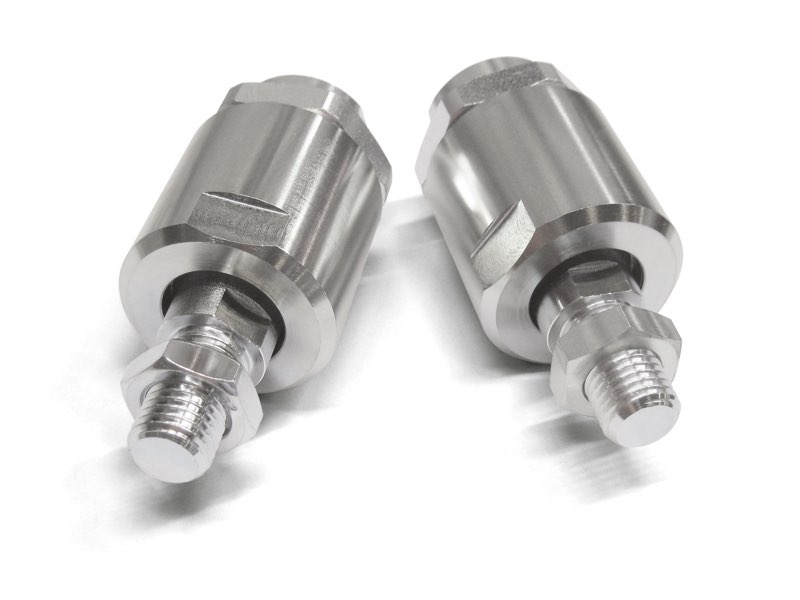

Kugelgelenke

Kugelgelenke

Unsere Kugelgelenke sind aus gehärtetem Stahl gefertigt.Zusammen mit Sauggreiferhaltern haben sie die Funktion, Fehlausrichtungen, Orthogonalitäts- und Koplanaritätsfehler auszugleichen, die oft zwischen den Sauggreifern und der Oberfläche der zu hebenden Last auftreten.
Produktcodes: GSM8 GSM12 GSM16

2.165
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Kugelgelenke mit axialem vakuumanschluss GSL

Kugelgelenke mit axialem vakuumanschluss GSL

Diese Gelenkreihe wurde für die Installation auf Sauggreifern mit Halterung entwickelt, und zwar insbesondere für flache Sauggreifer oder solche mit einem kleinen Rand. Dank ihr passen sie sich selbst dann leicht an die Aufnahmefläche der zu greifenden Last an, wenn sich diese nicht genau parallel zur Oberfläche des Sauggreifers verhält oder der Sauggreiferhalter nicht perfekt senkrecht zur Befestigungshalterung der Maschine steht.
Der Vakuumanschluss ist axial und seine Dichtheit wird durch eine Spezialdichtung garantiert, die stets in Kontakt mit dem Kugelgelenk steht.
Der darauf montierte Sauggreifer kann frei um seine eigene 360°-Achse rotieren und bis um 15° geneigt werden.
Die Gelenke sind komplett aus Messing gefertigt, mit Ausnahme des Kugelbolzens und seines Halterings, die aus Edelstahl gefertigt sind.
Ihre Befestigung kann gleichermaßen mittels Anschluss mit Innen- oder Außengewinde erfolgen.
Produktcodes: GSL1/8 GSL1/4 GSL3/8 GSL1/2

2.166
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen
Positionierbare kugelgelenke mit axialem vakuumanschluss

Positionierbare kugelgelenke mit axialem vakuumanschluss

Die positionierbare Kugelgelenke aus eloxiertem Aluminium ermöglichen es, den eingebauten Sauggreifer um 360° zu drehen und bis zu 35° zu neigen, um ihn in Bezug auf die Grifffläche des aufzunehmenden Objekts richtig anzupassen und zu verriegeln, wobei gleichzeitig ein Absaugen durch den Drehpunkt und eine perfekte Abdichtung gewährleistet sind.
Produktcodes: GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8

2.167
CAD-Dateien auf TraceParts
Bild zoomen
Anfang der Seite untergehen

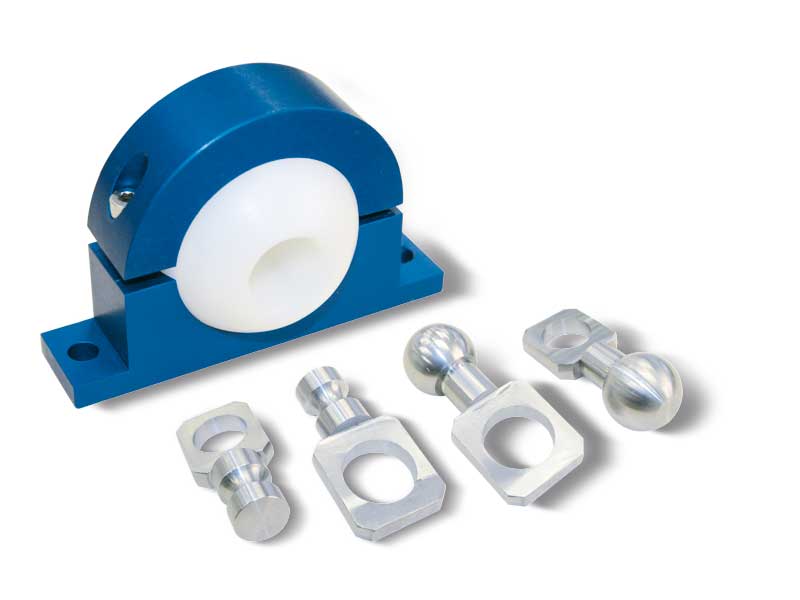

Befestigungshalter für sauggreiferhalter

Befestigungshalter für sauggreiferhalter

Die ersten beiden auf dieser Seite dargestellten Halterungen sind aus Edelstahl gefertigt und eignen sich zur Befestigung des Sauggreiferhalters an der Maschine mittels eines gerillten Zylinderstiftes oder eines Kugelstiftes, dessen Sitz in der Maschine selbst erhalten werden muss. Die dritte Halterung hingegen besteht aus Aluminium und besteht aus zwei Teilen, die durch Schrauben miteinander verbunden sind und das Kunststoff-Kugelgelenk blockieren, so dass der Sauggreiferhalter in der gewünschten Position gehalten werden kann.
Produktcodes: 00FCH10 00FCH11 00FCH20 00FCH21 FCH16

Bild zoomen
Anfang der Seite untergehen
Befestigungshalter für sauggreiferhalter

Befestigungshalter für sauggreiferhalter

Die auf dieser und der folgenden Seite dargestellten und beschriebenen Halter bestehen aus verzinktem Stahlblech und dienen zur Befestigung der verschiedenen Arten von Sauggreiferhaltern an der Maschine, die im Allgemeinen aus einem Vierkantrohrrahmen besteht. Die Schraube oder der Griff, mit dem sie versehen sind, dienen zum schnellen Feststellen des Halters in der gewünschten Position.
Produktcodes: SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07

Bild zoomen
Anfang der Seite untergehen
